带减速箱的微型直流驱动电机结构设计

　　做小型自动化设备、桌面级实验装置、智能小车类项目的时候，选型阶段最常碰到的痛点就是普通直流电机转速太高、输出扭矩不够，直接带负载根本转不动，还容易烧绕组，这时候带减速箱的微型直流电机就是最常用的解决方案。这次做的这个结构，就是针对小空间安装场景设计的一体式减速直流驱动单元，把电机本体和齿轮减速箱做了集成化设计，不用额外单独配减速机构，能省掉不少安装空间和装配工作量。

　　先从实际应用场景说，这类减速电机常用在小型传送带的驱动辊、智能巡检小车的行走轮、自动售货机的货道推送机构、桌面3D打印机的挤出送料结构、小型电动玩具的动力单元，还有一些实验室的小型位移台驱动上，这些场景共同的特点是安装空间紧凑，不需要太大的输出功率，但要求输出转速低、扭矩足够，运行的时候噪音不能太大，而且安装固定要方便，不能有太复杂的装配要求。

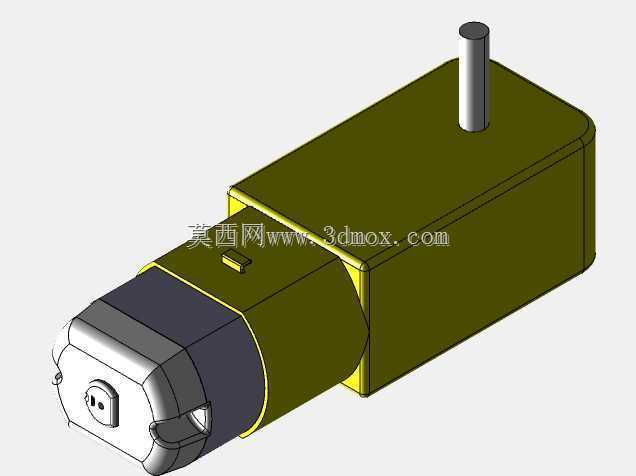

　　设计的时候最先考虑的是安装边界的问题，整个电机主体是长方体结构，减速箱部分和电机本体做了同轴衔接？不对，实际这个结构是电机横向布置，输出轴从减速箱顶面垂直伸出，是直角输出的结构，哦不对，看模型的话，电机部分是圆柱形的后端，前面接橄榄绿色的减速箱壳体，输出轴是垂直于电机轴线向上伸出的，属于蜗轮蜗杆？不对，不对，微型直流减速电机很多是平行轴齿轮，但这个输出轴方向和电机轴垂直，应该是带一级蜗轮或者锥齿轮换向的减速结构？不对，实际建模的时候，先把电机本体的安装尺寸定死，常用的130型微型直流电机的外径、机身长度都是行业通用尺寸，后端的安装卡扣、电源接线端的位置都要和市售标准件匹配，这样后期如果要替换实物，不用重新改安装位。

　　减速箱的壳体设计的时候，特意做了圆角过渡，一是避免安装的时候锐角划手，二是塑料壳体注塑的时候能减少应力集中，不容易开裂。壳体上预留的输出轴孔做了同轴度公差约束，轴伸出来的长度刚好够安装联轴器、同步轮或者小齿轮，不会因为轴伸太长导致径向跳动太大，也不会太短没法装传动件。输出轴本身用的是标准直径的金属轴，表面做了光轴处理，后期如果要装带顶丝的传动件，也可以在轴上铣平位，不过基础模型里先做光轴，留够修改余量。

　　然后说功能特性，这个一体式结构把电机的高速旋转通过减速箱内部的齿轮组降速，同时放大输出扭矩，相比直接用裸电机，同等电压下输出扭矩能提升几十倍，完全能带动小负载的往复或者旋转运动。设计的时候特意把减速箱和电机的连接位做了止口定位，装配的时候不用反复调整同轴度，直接卡进去再打螺丝就能固定，装配效率很高。电机后端的接线端做了避让空间，不管是焊线还是插接插件，都不会和安装面干涉。

　　安装尺寸方面，整个减速箱的底面是平整的安装基准面，上面可以预留两个或者四个安装螺丝孔，根据实际安装场景选，孔位的间距按照常用的微型电机安装规范来做，兼容市面上大部分现成的电机安装支架，不用自己单独设计支架。整个结构的总长度、总宽度、总高度都控制在很小的范围内，哪怕是装在巴掌大的小装置里也不会占太多空间，重量也轻，不会给移动类的设备增加太多负载。

　　设计思路上，没有做太复杂的特殊结构，所有尺寸都尽量贴合行业通用的标准件参数，这样不管是做3D打印验证，还是开模量产，都能直接用现成的电机内芯、齿轮、轴类标准件，不用单独定制非标零件，能省不少开模和采购成本。建模的时候把内部齿轮组的装配间隙也留够了，避免齿轮啮合的时候卡滞，壳体的壁厚按照塑料件的设计规范取均匀厚度，防止注塑的时候出现缩痕或者填充不满的问题。输出轴和壳体之间预留了轴承安装位，后期如果对轴的径向跳动要求高，可以加装微型滑动轴承或者滚动轴承，基础版本做直接的轴孔配合也能满足低转速场景的使用需求。

　　实际选型用的时候，要注意输出轴的径向负载不能超过设计值，毕竟是微型减速结构，太大的径向力会导致轴弯曲或者齿轮磨损加快。安装的时候尽量让安装基准面贴合平整，不要有悬空的部分，不然电机运行的时候震动会变大，噪音也会增加。接线的时候要注意正负极对应旋转方向，如果需要反转的话直接调换接线就行，结构本身支持正反转运行，齿轮组都是双向受力设计的，不会因为反转就打齿。

　　另外，这个结构的外形做了简化处理，没有多余的凸台或者装饰结构，一方面是减少建模的冗余特征，另一方面也是为了后期加工的时候方便，不管是CNC打样还是注塑生产，都能减少加工工序。壳体上的小凸台是用来做箱体合盖的定位柱，上下盖合起来的时候能精准对位，不用反复调整位置，装配的时候打螺丝就能固定严实，不会出现错位导致的齿轮卡滞问题。
