带侧向安装孔的圆柱座式机械连接构件

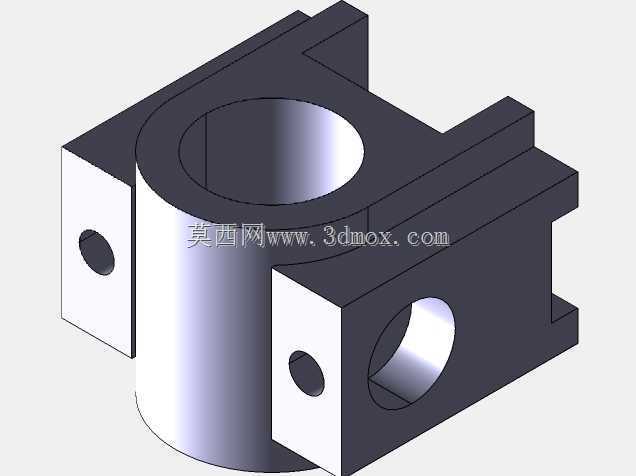

　　这类带侧向安装孔的圆柱座式构件，在自动化生产线的工位定位模组、小型工装夹具的支撑单元、检测设备的探针安装基座里都有高频应用，核心作用是为穿过中心通孔的轴类、杆类零件提供径向支撑与周向限位，同时通过侧向的安装结构完成自身在设备基板上的固定，避免工作过程中出现窜动、偏移。从结构设计逻辑来看，中心的大直径通孔是核心功能位，加工时需要严格控制孔的圆柱度与内壁粗糙度，保证穿入的导杆、传动轴能顺畅滑动或者转动，不会出现卡滞、偏磨的问题；通孔两侧延伸出的方形安装翼是固定受力位，每个翼面上加工的小直径通孔用于穿装紧固螺栓，安装时可以根据设备的排布空间选择单侧或者双侧锁付，适配不同的安装空间约束。构件主体的圆柱段与方形安装翼采用一体化结构设计，

　　没有额外的拼接焊缝或者连接缝，整体刚性更好，在承受径向载荷的时候不会出现连接位断裂的问题，适合在有频繁往复运动、存在小幅振动的工位上使用。从安装边界来看，构件的整体外轮廓没有多余的外凸结构，方形安装翼的外侧平面可以直接贴靠在设备的安装立板或者型材表面，不需要额外加工避让沉台，降低了配套安装面的加工难度；侧向开设的横向通孔可以用于穿装紧定螺钉，当导杆或者轴件穿入中心通孔后，拧入紧定螺钉就能完成轴件的轴向位置锁定，不需要额外加工轴上的定位槽，简化了配套轴件的加工工序。在实际选型适配的时候，需要先确认中心通孔的直径与待安装轴件的直径匹配，公差带建议选用H7级间隙配合，既保证装配顺畅，又能控制径向晃动量在合理范围内；

　　安装翼上的螺栓孔间距要和设备安装面上的预留孔位对齐，避免出现锁付错位的问题，如果是在有腐蚀性介质的工况下使用，还可以在建模阶段调整材质参数，选用不锈钢或者硬质铝合金材质对应调整结构壁厚，保证结构强度满足载荷要求。建模过程中需要重点关注几个工艺性细节：圆柱段与方形安装翼的衔接位置要做合理的圆角过渡，避免机加工过程中出现应力集中导致的开裂，也能减少热处理环节的变形量；各个安装孔的孔口要做微小的倒角处理，去除加工毛刺，避免螺栓穿装的时候被毛刺卡滞，也能防止装配时划伤操作人员；中心通孔的两端孔口同样要做倒角，方便轴件的导入装配，减少装配时的对位难度。这类构件虽然属于小型机械基础零件，但在整套设备的精度保持性上起到很关键的作用，

　　如果中心孔的同轴度超差，会直接导致穿装的轴件出现偏斜，进而引发整套机构运动卡滞、磨损加快的问题，所以建模时需要严格控制各个形位公差的标注，给后续加工环节提供明确的精度依据。在不同的应用场景下，还可以对结构做灵活调整：如果需要承受更大的径向载荷，可以适当增加圆柱段的壁厚，同时加大安装翼上的螺栓孔直径，选用更高强度等级的紧固螺栓；如果安装空间比较局促，可以削减安装翼的外伸长度，将双侧安装改为单侧安装，缩小整体占用空间；如果需要调整轴件的固定方式，也可以将侧向的紧定螺钉孔改为销孔，配装定位销完成轴件的锁定，适配更高定位精度的使用需求。
