螺旋紧凑型荧光灯结构三维设计

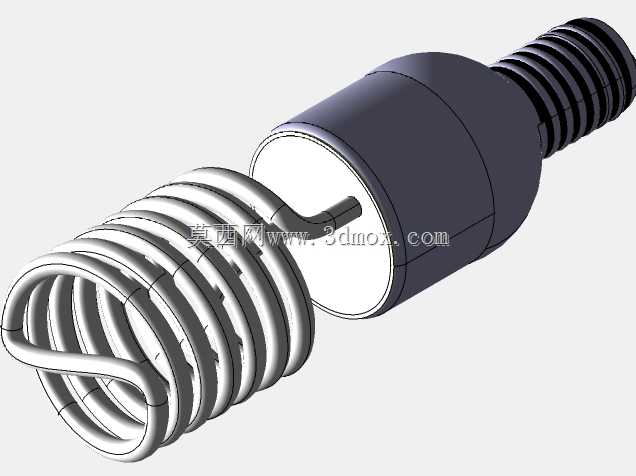

　　从实际使用的功能逻辑来看，这款产品的结构分为灯头连接段、镇流腔、螺旋发光管三个核心部分，灯头段采用标准螺牙结构，和通用灯座的配合尺寸遵循常规照明接口的公差要求，安装时不需要额外定制转接件，直接适配市面通用的螺口灯座，安装边界上，灯头螺牙的长度、外径都控制在标准接口的公差带内，拧入灯座后不会出现突出过长或者配合松动的问题。中间的镇流腔部分，外壳采用绝缘阻燃材质，内部预留的空间刚好容纳配套的镇流元器件，腔体和螺旋灯管的连接位置做了密封过渡结构，既可以固定灯管的盘绕形态，避免运输、安装过程中灯管受外力出现移位、开裂，也能隔绝灯管工作时产生的热量向灯头方向传导，降低灯头位置接线端子的温升，提升长期使用的可靠性。日常接触的紧凑型荧光灯里，螺旋款的空间利用率一直是同功率产品里表现突出的类型，这款螺旋结构的紧凑型荧光灯，在结构设计上首先考虑的是狭小安装空间的适配需求，比如嵌入式筒灯、小型台灯、设备内置照明舱这类对安装纵深、径向尺寸有严格限制的场景，常规U型管荧光灯的灯管排布需要预留多段弯折的直线段空间，而螺旋盘绕的结构可以在相同的发光管展开长度下，把整体轴向长度压缩近三分之一，径向尺寸也能控制在更小的范围内，适配更多对安装边界有苛刻要求的照明场景。

　　螺旋发光管部分的盘绕螺距、圈数是经过结构优化的，每一圈灯管之间预留了均匀的散热间隙，不会因为灯管排布过密导致工作时热量积聚，加速荧光粉老化，同时螺旋的形态可以让光线向四周均匀发散，相比同功率的直管紧凑型荧光灯，光照的覆盖角度更大，在小空间照明场景下不需要额外增加反光罩就能获得比较均匀的照明效果。设计过程中首先要平衡的是灯管展开长度和整体外形尺寸的关系，灯管长度直接关联产品的额定功率，要在限定的外形尺寸内满足功率要求，就需要精准计算螺旋的盘绕直径、螺距、圈数，既要保证灯管的总长度达到功率设计要求，也要让每一圈灯管之间的间隙满足散热需求，同时还要控制整体的重心位置，让灯头安装后整体的重心落在螺牙的轴线上，避免长期使用后因为重心偏置导致灯座受力不均出现接触不良的问题。另外在结构衔接的部分，灯管和镇流腔的连接位置做了弯折过渡，避免灯管根部出现急弯导致管壁应力集中，在受到轻微振动的时候，这个过渡段可以缓冲一部分外力，降低灯管根部断裂的风险。从安装边界的尺寸来看，这款产品的最大径向尺寸出现在螺旋灯管的最外圈，轴向总长度从灯头顶端到灯管末端的尺寸控制在常规紧凑型荧光灯的偏小规格范围内，可以直接装入深度较浅的嵌入式灯具内，不需要对原有灯具的结构进行改造，替换原有光源的时候适配性很强。

　　实际应用中，这类螺旋紧凑型荧光灯常被用在家庭照明的筒灯、射灯替换光源，小型设备的内置工作照明，以及紧凑型台灯、壁灯等对光源体积有要求的场景，相比直管型的紧凑型荧光灯，它的结构更紧凑，安装后不会突出灯具表面过多，整体外观更协调，同时螺旋结构的灯管机械强度也更高，在有轻微振动的设备上使用时，抗振表现比多段U型拼接的灯管更好。设计时还需要考虑生产装配的工艺性，镇流腔的外壳采用分体式卡扣结构，装配时先把镇流元器件固定在腔体内，接好灯管的引线后，再把螺旋灯管的固定端和腔体卡合密封，整个装配流程不需要复杂的工装，适合批量生产时的流水线作业，各个部件的配合公差都经过适配，装配后不会出现部件错位、接缝过大的问题。

　　另外灯头的螺牙部分和腔体的连接采用压合固定的方式，连接强度可以满足日常安装拧动时的受力要求，不会出现拧动灯头时腔体和灯头相对转动导致内部引线扭断的问题。在散热结构的设计上，镇流腔的外壳表面做了细微的防滑筋结构，既可以在安装拧动的时候增加摩擦力，方便徒手安装，也能增加外壳的散热面积，让镇流元器件工作时产生的热量更快散发到空气中，降低腔体内部的工作温度，延长内部电子元器件的使用寿命。螺旋灯管的末端做了封闭圆滑处理，没有尖锐的凸起，安装和更换的时候不会划伤手部，整体结构没有多余的突出部件，外形流畅，在装入透明灯罩的灯具内时，外观的一致性也更好。
