紧凑型U型荧光灯三维结构设计

　　日常民用与商用照明场景中，紧凑型荧光灯是替代传统白炽灯的核心照明器件，这类灯具的结构设计直接决定装配适配性、发光效率与长期使用可靠性。本次设计的U型紧凑型荧光灯，采用螺旋式标准灯头结构，可直接适配市面通用的E系列螺口灯座，无需额外转接配件即可完成安装替换，覆盖家庭室内照明、办公场所工位照明、商超辅助照明等多类应用场景，能够在有限的安装空间内提供稳定的照明输出。

　　从结构功能层面拆解，该灯具整体分为螺口灯头、壳体过渡段、发光管组三个核心部分。螺口灯头段采用标准螺纹牙型设计，螺纹旋合长度匹配通用灯座的啮合深度，安装时旋入到位后可保证电气触点可靠接触，避免接触不良引发的打火、频闪问题；壳体过渡段采用锥面过渡结构，一方面衔接小直径的螺口段与大尺寸的发光管安装面，另一方面内部预留了电子镇流器的安装腔体，腔体壁厚经过结构校核，既能够为内部电子元件提供足够的防护空间，避免装配过程中出现结构干涉，也能控制整体壳体重量，降低灯座长期承重的负载压力。

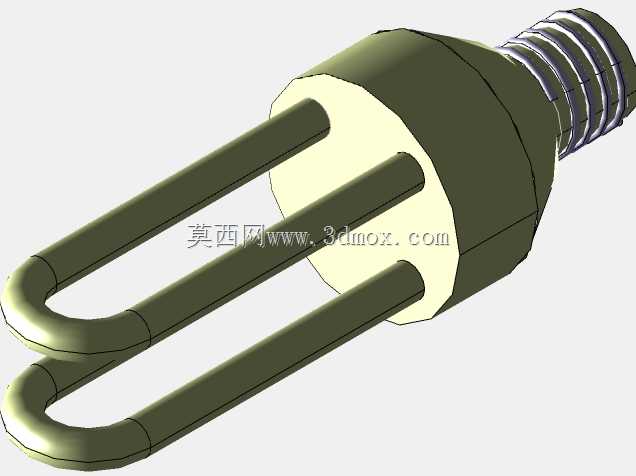

　　发光管组采用三管U型排布设计，三根U型灯管沿壳体端面圆周方向均匀分布，灯管间距经过优化，既保证灯管之间留有足够的散热间隙，避免工作过程中灯管局部温度过高加速光衰，也能在有限的端面尺寸内最大化排布发光管长度，提升整灯的光通量输出。灯管与壳体的连接部位采用台阶式嵌装结构，装配时灯管端部插入壳体对应的安装孔位后，通过密封胶完成固定，既可以保证连接强度，避免运输、安装过程中灯管受外力出现松动脱落，也能阻隔外界水汽、粉尘进入壳体内部，提升灯具在潮湿多尘环境下的使用寿命。

　　设计过程中优先采用线框与曲面结合的建模逻辑，先通过线框搭建整体结构的尺寸基准，确定螺口段的螺纹大径、小径、螺距参数，再通过曲面造型完成锥面过渡段的顺滑衔接，避免出现结构棱角导致的应力集中问题。安装边界方面，整灯最大外径控制在适配常规灯罩的尺寸范围内，总长度满足嵌入式灯具、吸顶灯具的内部安装空间要求，不会出现装配后灯罩无法合盖的问题；灯头端面的电气触点凸起高度符合安全规范要求，旋入灯座后触点压缩量处于合理区间，既保证接触可靠，也不会因压缩量过大导致触点变形失效。

　　从实际选型适配角度看，该结构的紧凑型荧光灯可直接替换同功率等级的传统白炽灯，无需对原有照明线路、灯座进行改造，替换成本低；发光管的U型排布结构相比单U、双U结构，在相同整灯长度下发光面积更大，照明均匀性更好，适合对桌面照度、空间照明均匀度有要求的办公场景。结构设计阶段充分考虑了批量生产的工艺可行性，壳体过渡段的曲面脱模斜度符合注塑成型的工艺要求，螺口段的螺纹结构可通过标准螺纹型芯直接成型，无需后续二次加工，能够有效降低量产阶段的制造成本；灯管安装孔位的同轴度公差经过合理设定，既保证灯管装配后的位置精度，也不会因公差要求过高提升零部件的加工难度。

　　在结构可靠性验证层面，建模过程中对螺口与壳体的连接部位做了加厚处理，该部位是安装旋拧过程中受力最大的位置，加厚处理后可承受正常安装时的旋拧力矩，避免出现壳体开裂、灯头脱落的问题；灯管与壳体连接的根部位置做了圆弧过渡处理，减少灯管根部的应力集中，降低灯管受外力冲击时出现断裂的风险。整体结构没有多余的装饰性特征，所有曲面、台阶结构均服务于装配、散热、强度的实际功能需求，没有冗余设计带来的成本浪费，完全匹配紧凑型照明器件的实用化设计定位。
