车载剪式千斤顶支撑承载结构设计

项目分类:千斤顶 发布时间:2024-10-08 ID:782192
  • 车载剪式千斤顶支撑承载结构设计
  • 车载剪式千斤顶支撑承载结构设计
  • 车载剪式千斤顶支撑承载结构设计
  • 车载剪式千斤顶支撑承载结构设计
  • 车载剪式千斤顶支撑承载结构设计
  • 车载剪式千斤顶支撑承载结构设计
  • 车载剪式千斤顶支撑承载结构设计
  • 车载剪式千斤顶支撑承载结构设计
  • 车载剪式千斤顶支撑承载结构设计
  • 车载剪式千斤顶支撑承载结构设计

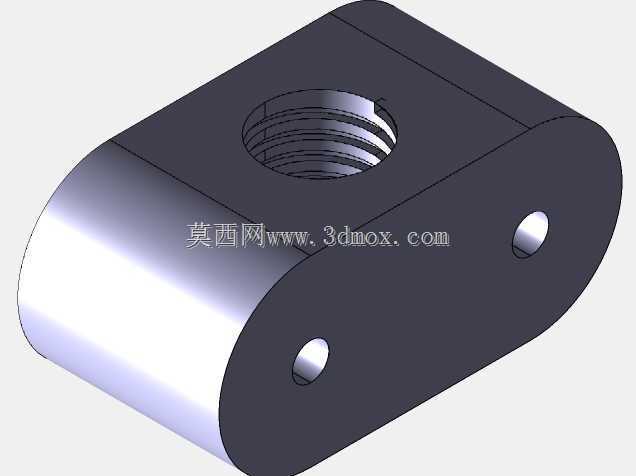

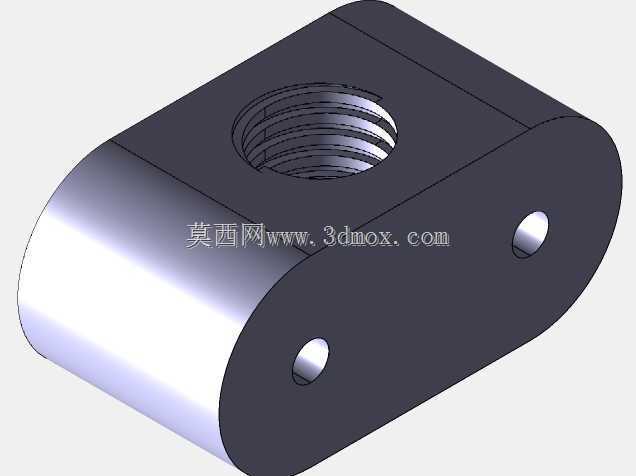

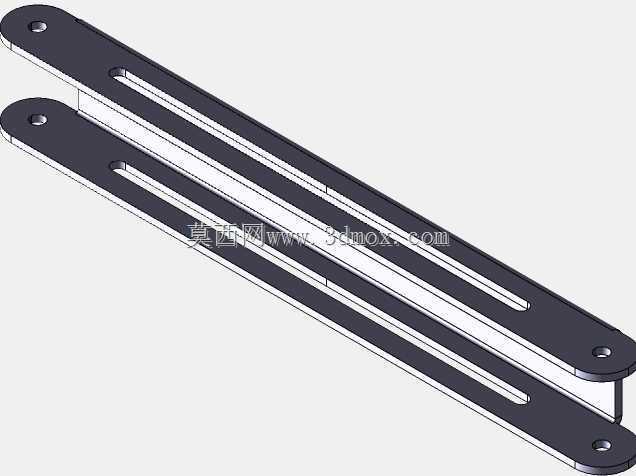

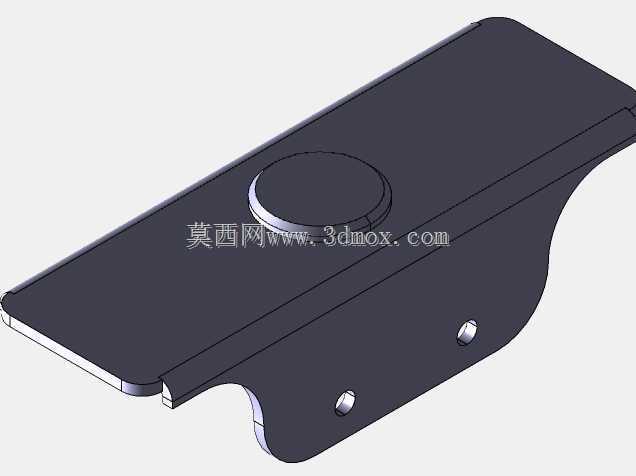

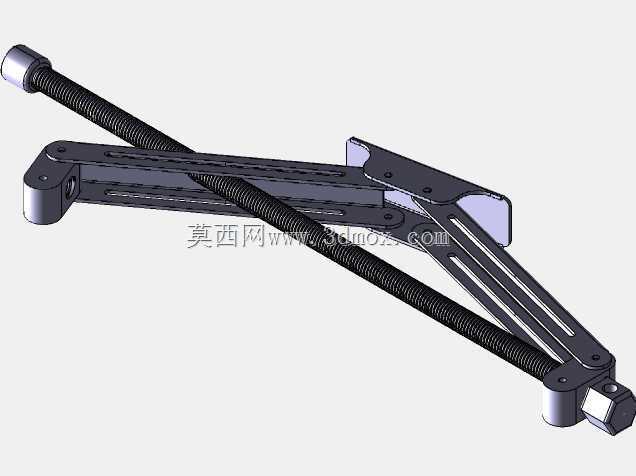

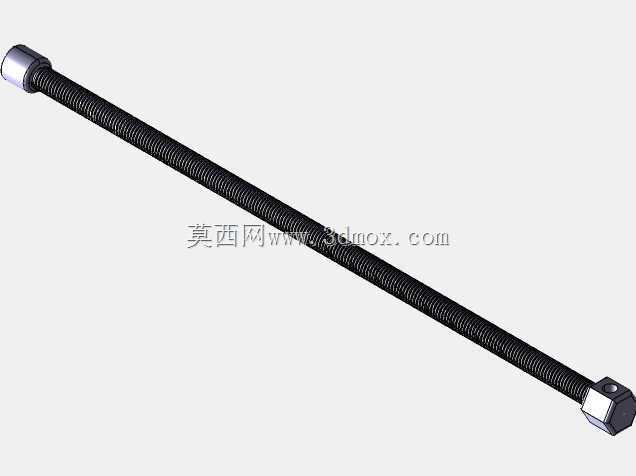

  在乘用车日常维保、道路应急换胎场景中,车载千斤顶是不可或缺的随车承载工具,本次呈现的结构件为剪式千斤顶的顶部承载托板组件,是直接与车辆底盘支撑点接触的核心受力部件。日常使用场景里,多数私家车主更换备胎时,会将该托板对准车辆底盘预设的加强筋支撑位,通过摇臂转动驱动内部剪臂结构伸展,逐步将车辆单侧抬升至轮胎脱离地面的高度,整个作业过程中托板需要承受单侧轮边的全部载荷,同时还要抵消车辆轻微晃动带来的侧向剪切力,避免支撑滑脱引发安全事故。从结构设计逻辑来看,该托板采用一体化冲压成型的钣金结构,整体轮廓做了大弧度的切边处理,边缘位置设置了向下弯折的翻边结构,这种设计一方面可以提升钣金件的整体抗弯刚度,在额定载荷下不会出现中部塌陷变形,

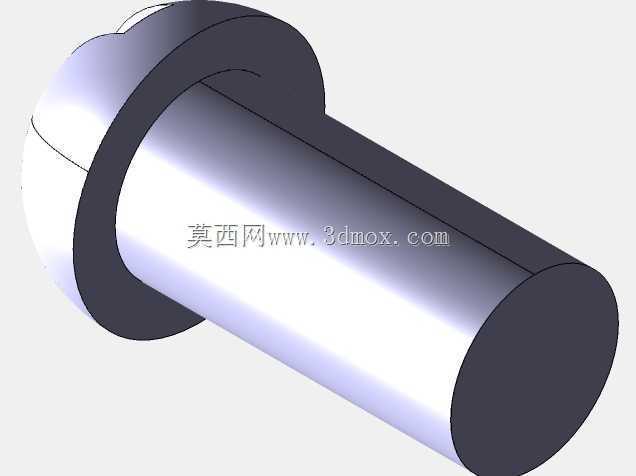

  另一方面圆滑的切边轮廓可以避免作业时刮擦车辆底盘的防腐涂层,也能防止操作人员调整支撑位置时被锋利钣金边缘划伤。托板中部设置的圆形凸台结构,是与千斤顶上部剪臂铰接座的定位配合结构,凸台的高度与铰接座的沉槽深度匹配,装配后可以限制托板与剪臂之间的横向窜动,保证举升过程中托板始终保持水平状态,不会因为受力偏移出现角度倾斜。托板本体上开设的两个通孔,为铰接固定孔,孔位的位置度公差控制在±0.1mm范围内,穿过销轴后可以实现托板与上部剪臂的铰接连接,保证托板在举升过程中可以随支撑面的角度做小幅度自适应偏转,始终与底盘支撑面保持充分贴合,避免点接触带来的应力集中压坏底盘结构。从安装边界尺寸来看,该托板的整体长度适配常规家用轿车的底盘支撑点间距,

  宽度方向的尺寸不会超出底盘边梁的宽度范围,安装后托板最低点与剪臂完全收拢时的上平面齐平,不会额外增加千斤顶的收拢整体高度,可以顺利放入车辆后备箱的随车工具槽内,不会占用过多储物空间。实际作业过程中,该托板的表面做了发黑防锈处理,可以适应雨天、泥泞道路等复杂应急场景的使用需求,不会因为短时间接触泥水就出现锈蚀卡滞的问题。设计过程中针对托板的受力情况做了有限元校核,在1.5倍额定载荷的工况下,托板最大应力出现在固定孔周边位置,应力值远低于钣金材料的屈服强度,长期反复使用也不会出现塑性变形,能够满足随车工具全生命周期的使用要求。不同于立式液压千斤顶的顶部托盘结构,该剪式千斤顶托板的扁平化设计更适配乘用车底盘较低的离地间隙,

  在车辆底盘离地间隙仅120mm的情况下,依然可以顺利将托板伸入底盘支撑位下方,不需要额外垫高基础就能完成举升作业。托板边缘的缺口结构是为了避让底盘支撑位的凸起加强筋,让托板可以更稳定地卡合在支撑点位置,举升过程中即使出现小幅度的车辆位移,托板也不会从支撑点滑脱。在结构细节处理上,所有的孔位边缘都做了去毛刺处理,翻边位置的圆角半径统一设置为R2,避免应力集中导致的钣金开裂问题,同时铰接孔的位置做了局部翻边强化,提升孔位的耐磨性能,长期反复拆装销轴也不会出现孔位失圆的问题。
