六角法兰面螺栓汽车制动系统紧固件

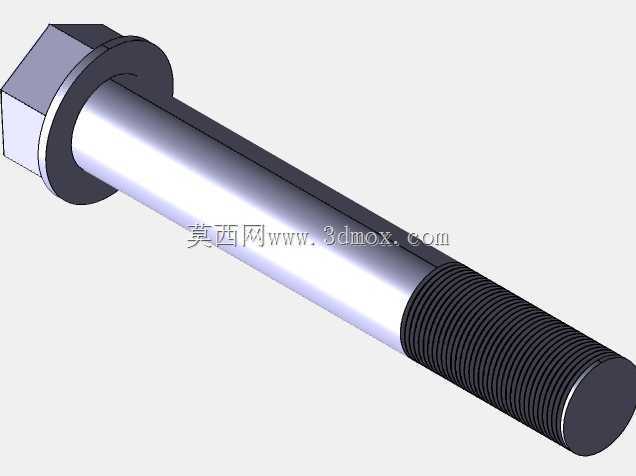

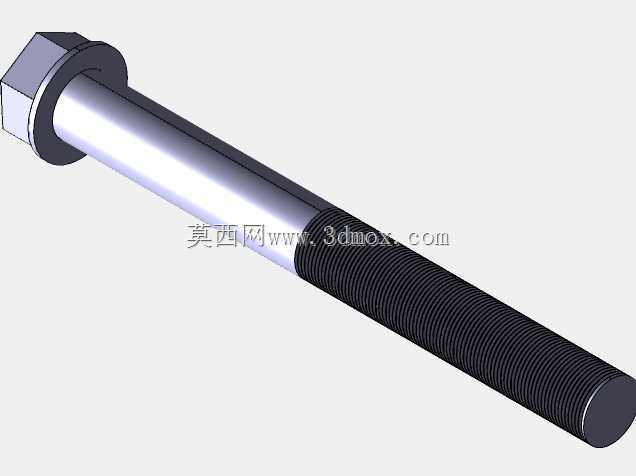

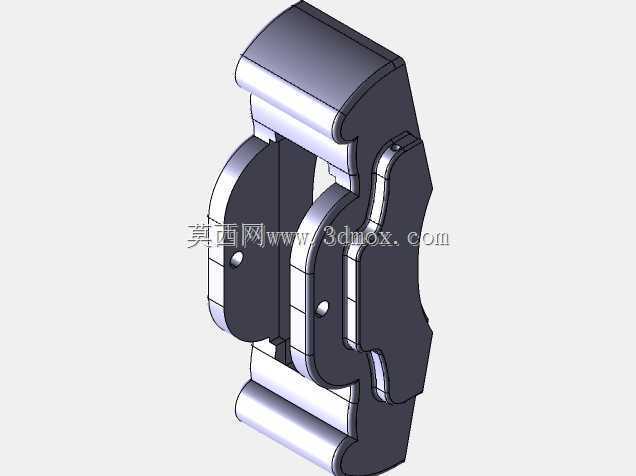

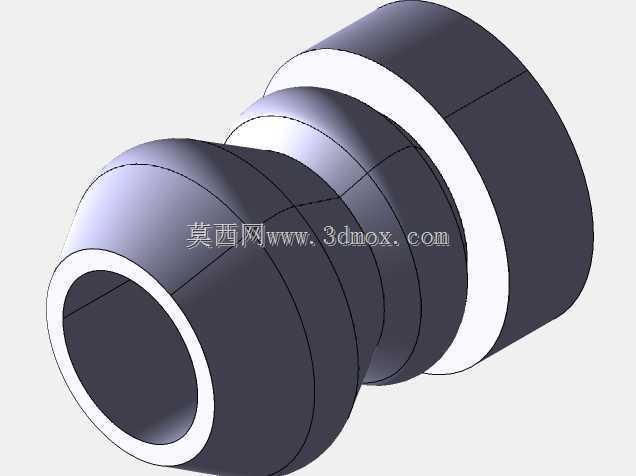

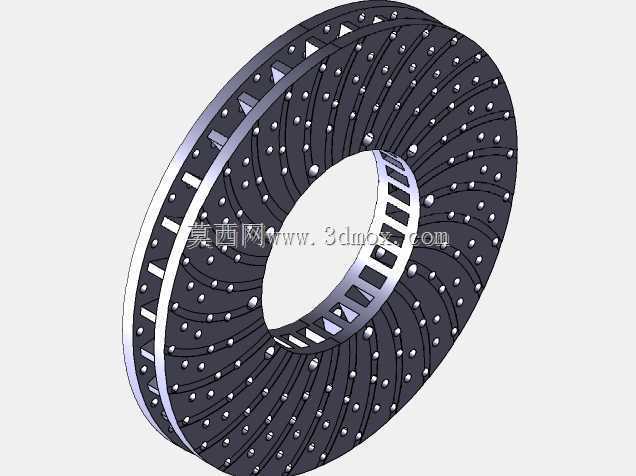

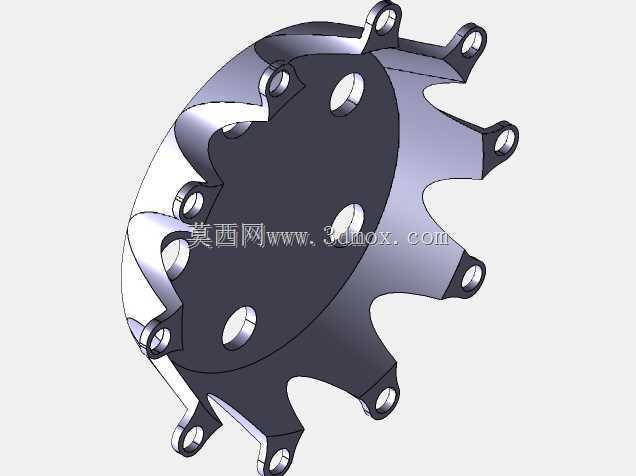

　　在汽车盘式制动器的装配体系中，这类带法兰面的六角头螺栓是承担制动卡钳、制动盘支架与转向节连接载荷的核心紧固件，日常作业里不少刚入行的结构工程师容易忽略这类连接件的细节建模，总觉得标准件直接调用库文件就行，但实际装车工况下，螺栓的法兰面厚度、光杆段长度与螺纹旋合长度的匹配，直接决定了制动系统在高频振动、交变制动力矩下的连接可靠性。

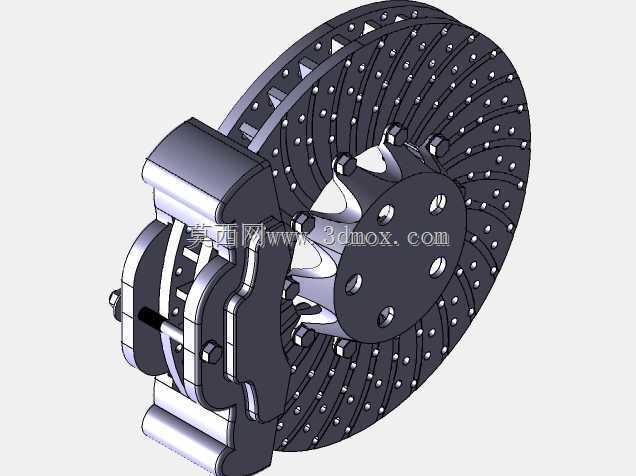

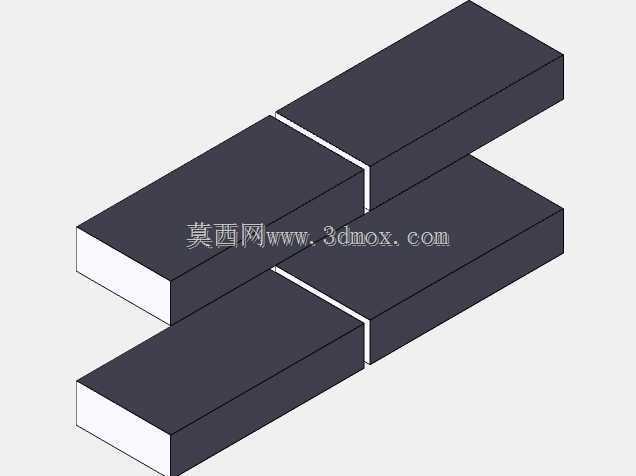

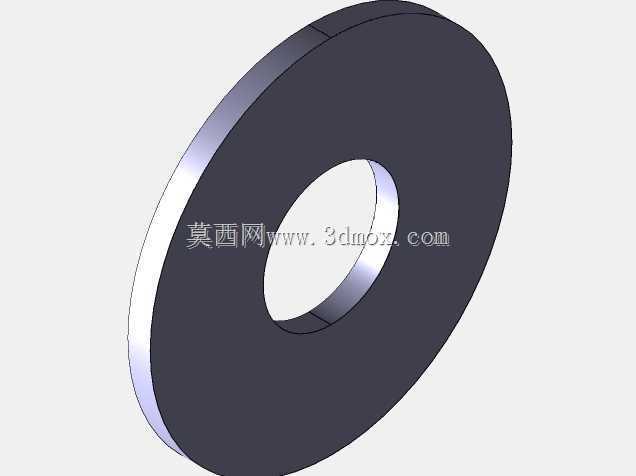

　　从实际应用场景来看，这类螺栓主要用在乘用车、轻型商用车的盘式制动器总成连接位，车辆制动时，卡钳会产生最高可达数千牛米的制动力矩，同时伴随路面传递的随机振动，普通六角头螺栓因为支撑面接触面积小，在长期交变载荷下容易出现支撑面压溃、螺栓松动的问题，而带一体法兰面的结构，相当于在螺栓头下方集成了一个平垫圈，既增大了与被连接件的接触面积，降低接触面压应力，又能避免额外垫圈装配时的同轴度误差，减少应力集中点。

　　建模时首先要明确安装边界：被连接件的总厚度决定了螺栓光杆段的长度，光杆段需要完全贯穿被连接件的通孔，螺纹段不能进入剪切面，这是很多新手容易踩的坑——如果螺纹段处于两个被连接件的结合面位置，螺纹牙型的间隙会导致连接刚度不足，制动时容易出现微动磨损，长期使用后螺栓预紧力衰减速度会提升30%以上。法兰面的直径设计需要匹配被连接件的沉孔尺寸，法兰面下的圆角过渡不能省略，这个位置是螺栓头与杆部的应力集中区，圆角半径过小会在拧紧时产生过大的应力集中，甚至导致螺栓头在过载时断裂。

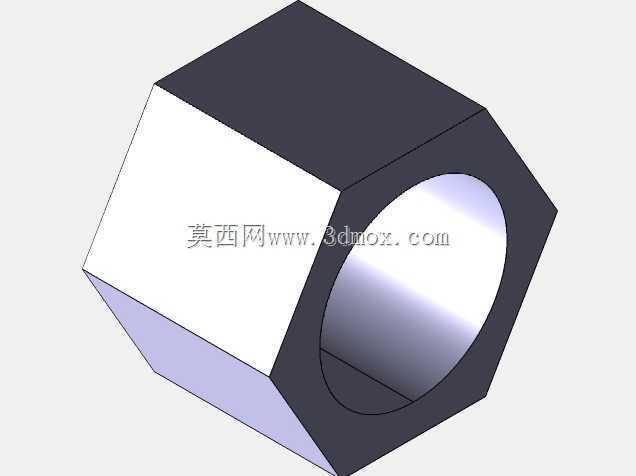

　　从功能特性上看，螺栓的六角头对边尺寸需要符合标准扳手空间要求，在制动器的狭小安装空间里，扳手的操作角度有限，对边尺寸过大就会导致装配时扳手无法卡入，过小则会在拧紧时出现六角头打滑、圆角变形的问题。螺纹段的长度需要满足旋合长度要求，一般钢制被连接件的旋合长度不小于螺纹公称直径的1.2倍，铝合金转向节的话旋合长度要提升到1.8倍以上，避免螺纹滑牙。光杆部分的表面粗糙度要求不高于Ra3.2，因为光杆段与被连接件的通孔是间隙配合，表面过于粗糙会导致装配时卡滞，也会影响剪切载荷的均匀传递。

　　设计思路上，这类螺栓不需要做过多的异形结构，核心是保证各段尺寸的公差匹配：杆部与通孔的配合公差一般选H8/f7，既保证装配顺畅，又不会因为间隙过大导致连接错位；法兰面的平面度要求控制在0.05mm以内，保证拧紧时支撑面受力均匀，不会出现偏载；螺纹的精度选6g级，满足通用装配要求，同时要在螺纹末端加工倒角，方便装配时对准螺纹孔，也避免螺纹首牙在运输、装配过程中磕碰变形。

　　实际选型建模时还要考虑安装后的空间余量，螺栓拧紧后，螺纹末端伸出螺母或者螺纹孔的长度要控制在2-3个牙距，过长会干涉周边的制动管路、防尘罩等部件，过短则无法保证足够的螺纹啮合长度，存在连接松脱的风险。另外法兰面与螺栓头的结合位置要做平滑过渡，不能有尖锐棱角，避免在热处理时产生应力裂纹，也能减少装配时对被连接件表面的刮伤。很多工程师在做制动器总成装配仿真时，往往只关注螺栓的预紧力设置，忽略了法兰面接触刚度的设置，实际上法兰面的接触面积、摩擦系数直接影响仿真结果的准确性，建模时准确还原法兰面的直径、厚度以及圆角细节，才能让后续的有限元分析、运动仿真结果更贴近实际装车状态。

　　在日常的三维建模作业中，这类标准件的建模不能只满足于外形相似，每一个尺寸段的设计都对应着实际装配、载荷传递的需求，比如光杆段的直径比螺纹大径略大，就是为了让剪切载荷由光杆段承担，避免螺纹牙受力变形；六角头的厚度设计要满足拧紧时的扭矩传递要求，厚度过小会导致六角头在大扭矩拧紧时出现扭转变形。这些细节往往决定了整套制动系统的可靠性，毕竟制动系统是车辆安全的核心部件，每一个连接件的设计冗余、尺寸匹配都容不得半点马虎。
