重载商用车开放式差速传动总成结构

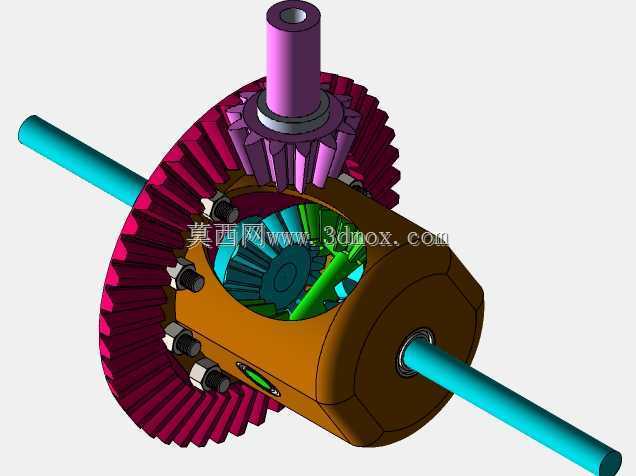

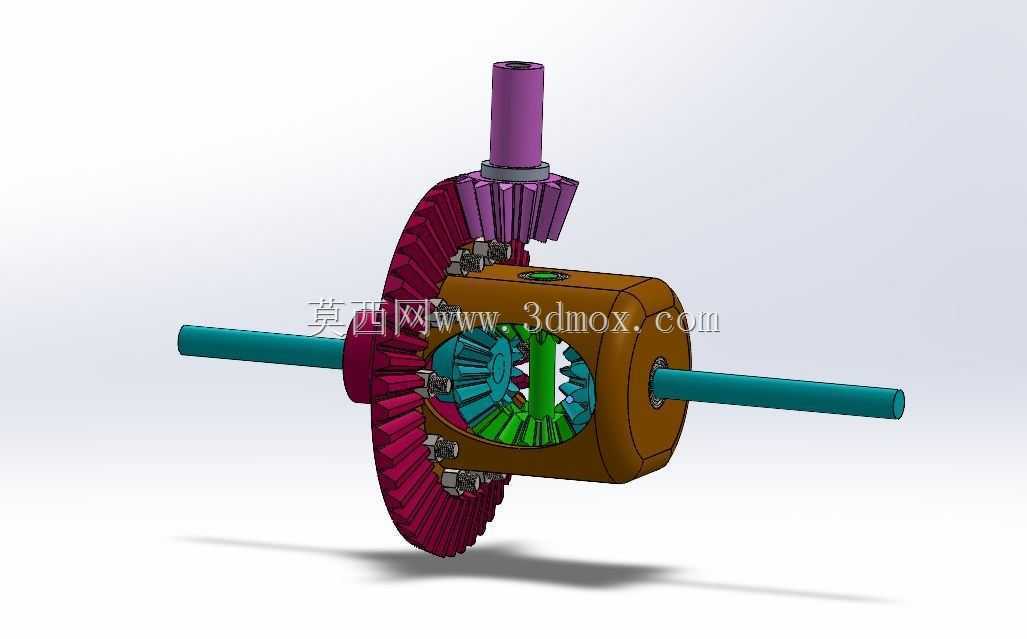

　　这套差速传动结构面向重载商用车的驱动桥工况搭建，核心作用是在车辆转向、左右驱动轮附着条件不一致时，自动分配两侧半轴的转速与扭矩，避免轮胎硬拖、齿轮别劲，同时把主减速从动轮传来的动力分流到两根输出半轴。整套总成采用开放式锥齿轮差速方案，结构剖开后可以直接看到内部四个行星锥齿轮、两个半轴锥齿轮的啮合关系，差速器壳为剖分式铸钢壳体造型，外周通过螺栓把合主减速大锥齿轮，壳体内腔预留行星齿轮轴的安装孔位与润滑储油空间，输入侧的主动锥齿轮从壳体上方垂直伸入，和盆角齿完成正交啮合，两根青色半轴从壳体左右两侧水平贯穿，直接和半轴齿轮内花键对接，所有轴伸位置都预留了轴承位、油封台阶的安装边界。

　　从实际装车场景来看，这类差速器普遍布置在重卡、工程货车的后桥主减包内部，整车直线行驶时，主减从动锥齿轮带动差速器壳整体回转，行星齿轮绕半轴轴线公转，此时行星齿轮和半轴齿轮之间没有相对自转，左右两根半轴转速等同，动力近乎均分传递给两侧车轮；当车辆转弯、单侧车轮驶入湿滑路面或者压上凹凸坑洼时，两侧车轮的滚动行程出现差值，行星齿轮就会在随壳体公转的同时绕自身十字轴自转，让外侧半轴转速升高、内侧半轴转速降低，两侧车轮始终保持纯滚动状态，既减少轮胎异常磨损，也能降低传动系内部的附加冲击载荷。

　　建模过程中优先还原了传动副的啮合逻辑：盆角齿的齿形采用螺旋锥齿轮的渐开线齿面走向，齿圈沿差速器壳外周整周布置，和上方主动小锥齿轮的轴线保持90度正交，安装距、齿侧间隙的预留位置都按照实际装配关系留出调整余量；差速器壳本体做了轻量化的空腔造型，侧面开设的检视孔既可以在装配时调整齿轮啮合间隙，也能在运行过程中让桥壳内的齿轮油自由进出，带走齿轮啮合产生的热量、冲刷磨粒。十字行星齿轮轴横穿差速器壳的同轴孔，四个行星锥齿轮分别套在轴的四个轴颈上，齿轮背面和差速器壳内壁之间预留了止推垫片的安装间隙，半轴齿轮的背面同样对应止推垫位置，承受齿轮啮合时产生的轴向分力，避免壳体端面直接被齿轮磨损失效。

　　安装边界层面，两根输出半轴的轴径、伸出长度按照重卡车桥的常用轮边连接尺寸匹配，半轴外端预留法兰盘对接轮毂的安装空间，输入侧主动锥齿轮的轴端预留联轴器、凸缘的连接位，整个差速器壳的外轮廓尺寸完全适配常见冲焊桥壳的内腔包容空间，壳体外周的螺栓孔位既用于紧固主减齿圈，也预留了和主减轴承座、桥壳盖板对接的安装孔。设计时特意把壳体的剖分面放在齿圈安装端面，装配时可以先把整套行星齿轮、半轴齿轮、十字轴放入下半壳腔，扣合上半壳后穿入螺栓紧固，再把从动锥齿轮压装到壳体法兰上锁止，整个装配顺序不需要强行撬掰齿轮，工艺性适配批量装车的流水线作业。

　　针对重载工况的受力特点，壳体的轴承座位置做了加厚凸台，齿轮啮合的力流从齿圈传递到壳体法兰，再顺着壳体侧壁传递到两侧半轴轴承位，筋条走向顺着载荷路径布置，避免应力集中在壳体薄壁区域；内部齿轮的模数选取偏向重载设定，齿面接触强度和齿根弯曲强度都能满足货车满载爬坡、坑洼路面冲击的载荷要求，齿轮啮合侧隙预留了热膨胀余量，长时间高负荷运转油温升高后也不会出现齿轮卡死、齿面胶合的问题。整套结构没有额外布置差速锁机构，属于最基础的通用开式差速构型，适配常规公路货运卡车的使用需求，建模时所有配合面、轴肩、孔位都按照实际加工逻辑还原，既可以作为底盘传动教学的演示模型，也能作为商用车驱动桥改型设计时的结构参考，直接在此基础上调整齿轮模数、壳体安装距就能衍生出适配不同吨位车型的差速器方案。
