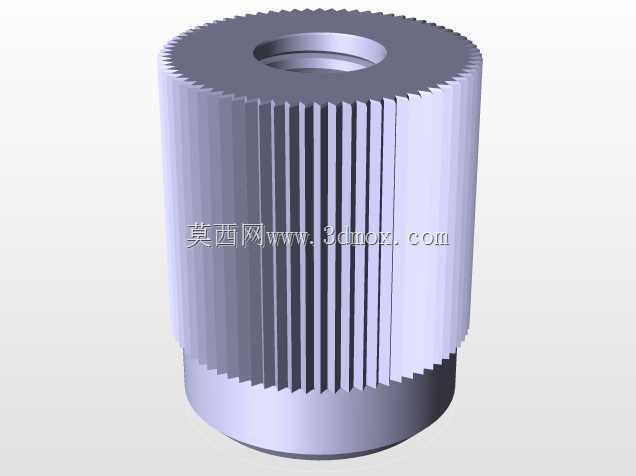

该零件应用于交流稳压器的核心散热与导电连接部位,是稳压器内部绕组与外部接线端之间的过渡承载构件,同时承担绕组端部散热、接线端固定、电流导通的多重作用,在交流稳压器长时间带载运行的工况下,能够将绕组端部积聚的热量通过自身结构快速导出,避免局部温升过高导致绝缘层老化加速,保障稳压器在额定负载下的长期运行稳定性。从实际使用场景来看,这类零件多用于中小功率交流稳压器的调压绕组端部,安装时需要嵌入绕组端部的绝缘固定座内,上端内螺纹孔用于连接外部接线端子,下端柱面与绝缘座的安装孔过盈配合,周向的散热齿直接暴露在稳压器内部的空气流道中,当稳压器内置散热风扇运转时,气流可以顺着散热齿的轴向槽道快速流过,带走零件表面传导出的热量。设计过程中首先明确了零件的核心功能边界:既要满足接线端的螺纹连接强度要求,又要在有限的安装空间内最大化散热面积,同时还要兼顾加工工艺的可行性。零件整体采用同轴柱形结构,主体分为三个功能段:最下端是直径较小的光滑定位圆柱段,用于和绝缘安装座的定位孔配合,配合公差选取H7/p6的过盈配合,保证安装后不会因为设备运行的振动出现松动;中间段是周向均匀分布的直齿散热结构,齿形采用矩形直齿,齿顶与齿根的圆角统一取R0.3,既避免加工时出现应力集中导致的崩边,也能减少气流流过时的风阻,齿的高度根据稳压器内部的允许安装空间设定,在不触碰周边绕组与绝缘构件的前提下尽可能加高,以此扩大散热接触面积;最上端是带内螺纹的厚壁圆柱段,
内螺纹选用普通公制粗牙螺纹,螺纹深度按照螺纹公称直径的1.5倍设计,保证接线端子拧紧后有足够的啮合扣数,不会因为接线拉扯或者温度循环导致螺纹滑牙,上端面的外边缘做了C1的倒角,方便安装时对准接线端子的垫片,也去除了机加工产生的锐边,避免装配时划伤操作人员或者损坏绝缘垫片。尺寸设计上充分考虑了稳压器内部的安装边界,零件总高度控制在绕组端部到上盖板之间的净空距离以内,散热齿段的最大外径小于绝缘座安装孔的周边避让尺寸,不会和相邻的绕组引线、调压碳刷架产生干涉,下端定位圆柱的长度根据绝缘座的厚度确定,保证插入后下端面不会突出绝缘座另一侧触碰内部绕组。结构设计时特意将散热齿的齿根厚度做了等强度优化,从齿根到齿顶保持均匀的壁厚差,
避免零件在压铸或者机加工过程中出现壁厚不均导致的变形,同时内螺纹段的壁厚满足导电载流量的要求,按照稳压器额定电流的1.5倍裕度计算导体截面积,避免大电流通过时零件自身发热过高。实际装配时,零件下端压入绝缘座后,需要在定位圆柱与绝缘座的结合处涂覆少量耐高温绝缘密封胶,既可以固定零件位置,也能防止灰尘、潮气沿着配合缝隙进入绕组内部,上端螺纹孔在接线时需要加装铜质平垫片与弹簧垫片,保证接线端子压紧后接触电阻稳定,不会因为温度变化导致接触松动。从散热性能的角度考量,直齿结构相比斜齿或者螺旋齿,加工难度更低,空气沿轴向流动时的阻力更小,在稳压器自然冷却或者强制风冷的工况下都能获得稳定的散热效率,而且直齿结构的积灰更容易清理,
设备维护时用压缩空气顺着齿槽方向吹扫即可去除表面积聚的灰尘,不会因为齿形复杂导致灰尘残留影响散热效果。零件的材质选用导电与导热性能均衡的铝合金材质,既保证了电流导通的低电阻要求,也具备足够的结构强度,同时铝合金的机加工性能优异,可以通过一次车削加工完成内外圆柱面、端面、倒角的加工,再通过铣削加工周向散热齿,加工工序简单,量产时的成本控制难度低,表面不需要做额外的涂装处理,自然氧化层即可满足防腐蚀要求,也不会因为涂装层增加热阻影响散热效率。在设计验证阶段,需要重点校核三个维度的性能:一是内螺纹的连接强度,通过拉力测试验证螺纹在额定接线拉力下不会出现滑牙或者断裂;二是散热效率,通过温升测试验证在额定负载下零件表面的最高温度不超过绝缘材料的允许工作温度;三是安装配合精度,验证零件压入绝缘座后,上端螺纹孔的同轴度满足接线端子的安装要求,不会出现接线歪斜导致的接触不良问题。这类零件虽然结构看似简单,但是作为稳压器内部连接散热的关键构件,尺寸公差与结构细节的设计直接影响整台设备的运行可靠性,任何一个尺寸的偏差都可能导致安装干涉、散热不足或者连接松动的问题,因此在建模过程中需要严格对应安装边界的尺寸要求,每一处倒角、圆角、配合公差都要结合实际加工与装配工艺设定,避免出现设计好看但是无法加工或者装配的问题。
