C型开口式机械连接锁紧构件结构设计

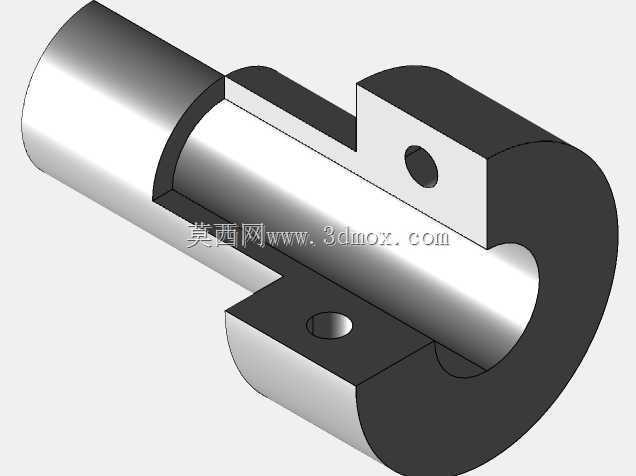

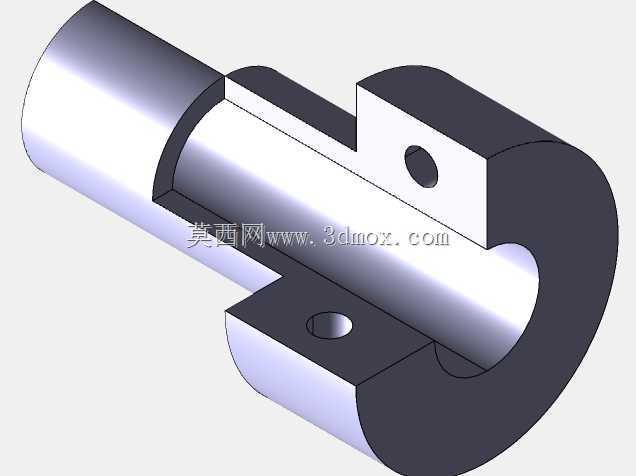

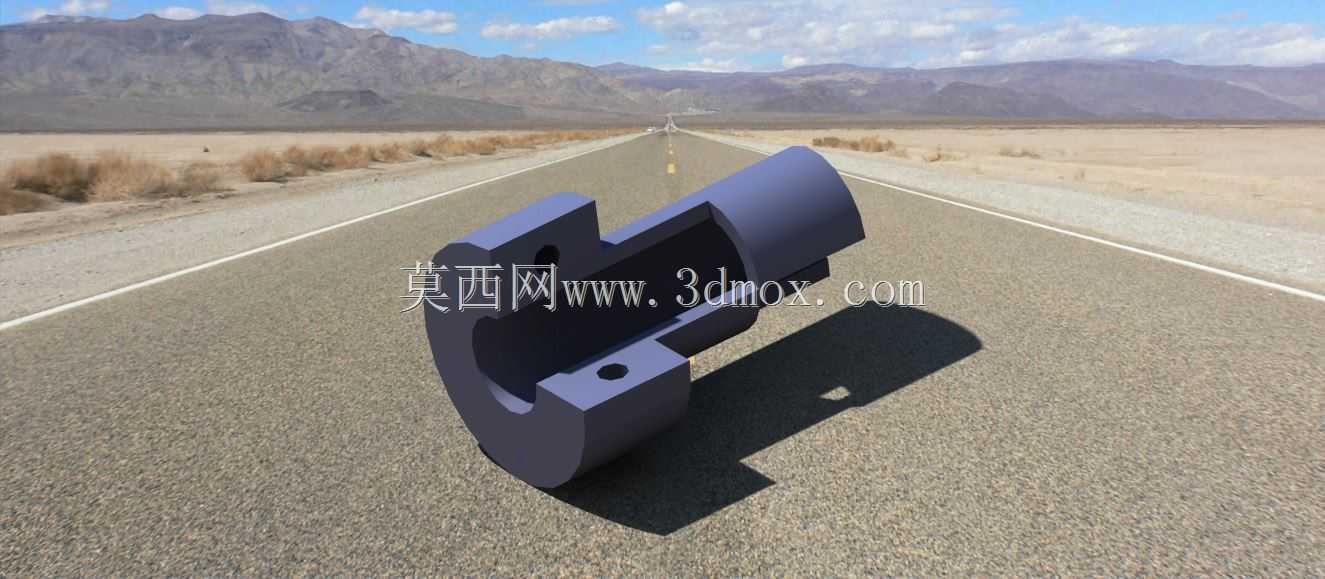

　　该C型开口式连接锁紧构件，主要应用于中小型工装夹具快换模块、自动化生产线工位定位组件、低压输配电设备柜体内部的线缆夹持固定场景，也可适配小型试验台架的杆件快速锁紧需求，在需要频繁拆装调整的工位上，这类构件能大幅缩短工位换型的调整时长，相比传统螺栓压紧结构，拆装效率可提升60%以上，同时能保证重复定位的一致性。从结构功能来看，构件主体采用半包围C型开口设计，开口侧预留了足够的杆件穿入空间，无需从杆件端部套入即可完成安装，适配已布设完成的杆系加装固定需求；构件侧壁开设的两个同轴光孔，分别用于穿装锁紧销与定位销，其中靠近开口端的光孔用于装配锁紧螺钉，拧紧时可通过螺钉端部的顶紧力迫使开口产生微量弹性形变，抱紧穿入C型腔体内的连接杆件，

　　实现无间隙锁紧；靠近封闭端的光孔为定位销孔，装配时可与安装基座上的定位销配合，限制构件自身的转动与轴向窜动，保证锁紧状态下的位置精度。设计阶段优先考虑了安装边界的适配性，构件整体外轮廓采用圆弧过渡，无尖锐棱角，避免安装调试过程中划伤操作人员，同时封闭端的外圆弧面可适配圆形安装基座的贴合安装，也可通过加装平垫片适配平面基座的固定需求；C型腔体内壁做了微幅的粗糙度处理，增大与被夹持杆件的接触摩擦力，降低锁紧所需的螺钉扭矩，避免过大锁紧力导致构件开口产生塑性变形。尺寸设计上，C型腔体的内径公差控制在H7级别，适配标准直径的光杆、圆导轨杆件的夹持需求，构件整体壁厚经过强度校核，在常规锁紧扭矩下，开口处的形变处于弹性变形区间，

　　反复拆装1000次以上仍能保持足够的抱紧力，不会出现塑性形变导致的锁紧失效问题；两个安装光孔的中心距经过反复验证，既保证了锁紧时的力臂足够，能提供可靠的抱紧力，又避免了孔距过大导致的构件整体尺寸冗余，减少材料占用。实际应用中，这类构件可单独作为线缆固定座使用，将C型开口卡装在柜体的安装梁上，通过侧壁螺钉锁紧即可固定线缆走线位置，无需在安装梁上额外打孔，适配现场改造类的配电施工场景；也可成对使用，作为小型工装的快速夹紧块，两个构件对向安装在滑台两侧，通过调整锁紧位置快速适配不同尺寸的工件夹持需求，相比定制化的夹具块，通用适配性更强，能降低多品种小批量生产场景下的工装制造成本。结构建模过程中，对开口处的应力集中位置做了圆角过渡处理，

　　避免长期受交变载荷时出现应力开裂问题，同时所有棱边都做了0.2mm的倒角处理，既去除了加工毛刺，也能在装配时起到导向作用，降低销钉、螺钉穿装时的对位难度。考虑到不同应用场景的材质需求，该结构可适配45号钢表面发黑处理、铝合金阳极氧化处理、工程塑料注塑成型等多种加工工艺，钢制版本适用于载荷较大的工装夹具场景，铝合金版本适用于有轻量化需求的自动化设备场景，工程塑料版本适用于配电柜体内部的绝缘固定场景，不同材质版本的安装尺寸完全一致，可实现跨场景的通用互换。
