Marathon螺柱式馈通电源块结构设计

　　这款螺柱式馈通电源块，是面向中高压直流配电场景开发的接线组件，单极额定承载能力可达115A、适配300VDC及以下的直流供电回路，在工业控制柜、新能源直流配电单元、大功率测试设备、通信基站供电系统里都有广泛应用，主要承担回路跨板馈通、大电流导线转接、多回路分线连接的功能，相比传统的螺钉压接端子排，这类螺柱式结构的接触面积更大，抗振动松脱能力更强，在存在持续机械振动的车载、船载配电场景下，能长期保持稳定的接触电阻，避免接头发热、打火等故障隐患。

　　从结构设计逻辑来看，这款产品采用了多极并排的模块化布局，每极之间设置了独立的绝缘隔腔，相邻极之间的绝缘挡板高度完全覆盖螺柱的带电部分，能有效避免极间飞弧、异物搭接造成的短路风险，绝缘基座采用耐温、阻燃的工程材质注塑成型，基座两侧的安装耳预留了固定孔位，安装时可以直接通过螺栓将整个电源块固定在设备的安装面板或者机柜横梁上，馈通结构的设计让螺柱两端都可以接线，一侧可以接柜内的母线排或者设备内部的供电引线，另一侧可以接外部的负载线缆或者输入电源线，不需要在面板上额外开多个过线孔，简化了机柜面板的加工工序，也提升了配电界面的整洁度。

　　接线螺柱采用带滚花的铜质基材，表面做了镀镍防锈处理，既保证了导电性能，也能在长期使用过程中避免氧化锈蚀，配套的锁紧螺母带防松垫圈结构，接线时将线鼻子套在螺柱上，拧紧螺母即可完成可靠压接，每极的螺柱长度经过精确核算，即使搭配两个标准厚度的铜鼻子压接，也能保证螺母有足够的啮合牙数，不会出现滑牙、压接不牢的问题。绝缘基座的边缘做了圆角过渡处理，没有尖锐的毛刺棱角，在装配作业时不会划伤操作人员的手部，也不会磨损线缆的绝缘层。

　　从安装边界尺寸来看，三极并排的整体布局让整个组件的宽度控制在紧凑范围内，相邻螺柱的中心距满足300V电压等级的电气间隙要求，爬电距离也符合低压配电的相关安全规范，基座的厚度适配1.5mm到3mm厚度的安装面板，馈通部位设置了密封卡槽，如果搭配密封圈使用，还可以满足户外柜体的防尘防水安装需求。在实际选型使用过程中，这类螺柱电源块可以根据回路极数需求灵活组合，既可以像本模型这样做成三极集成的结构，也可以拆分单极模块单独安装，适配不同的配电回路数量需求。

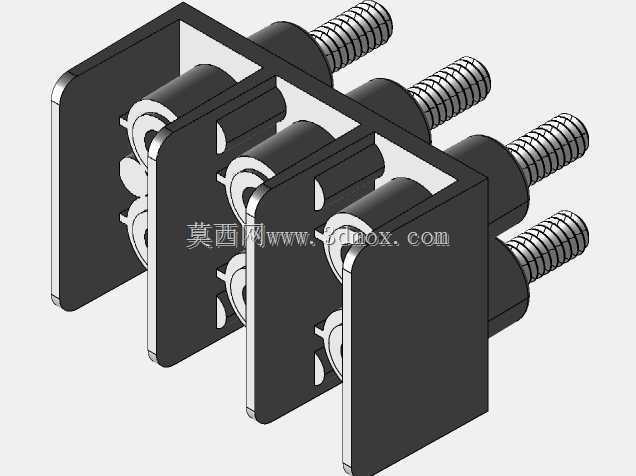

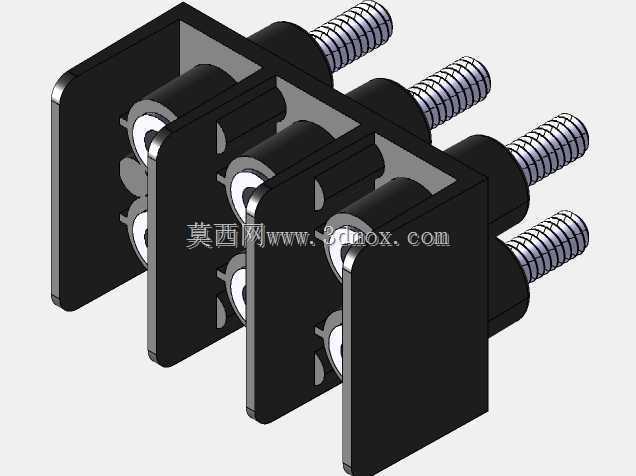

　　在三维建模过程中，这款模型完整还原了产品的所有装配细节，包括绝缘基座的隔腔结构、螺柱的滚花特征、安装耳的固定孔位、相邻极之间的挡板结构，所有配合面的尺寸公差都按照实际注塑件和五金件的装配要求做了预留，导入装配环境时可以直接用来做机柜面板的开孔避让、接线空间的干涉检查，也可以用来做配电组件的装配工艺模拟，验证不同线径的线鼻子安装后是否会和周边器件产生空间冲突。对于结构设计人员来说，这类标准化的配电组件模型可以直接复用在设备的配电系统设计中，不需要从零开始绘制每个细节，能有效缩短配电部分的设计周期，同时也能避免因为自行建模的尺寸误差导致后期安装时出现孔位不对、间隙不足的问题。在实际的设备运维过程中，这类螺柱式电源块的接线维护也很方便，后期更换线缆或者调整回路时，只需要松开对应极的螺母即可操作，不需要拆卸整个基座，大幅降低了配电系统的维护难度。
