对开式带座轴支撑固定支座结构设计

　　在工业传动、流体管路布设以及中小型机电设备的装配环节中，这类对开式带座轴支撑固定支座的应用覆盖范围极广，从车间输送线的辊筒轴端定位，到小型液压站的管路固定、试验台架的杆件支撑，都能见到同结构支座的身影。不同于一体式轴套需要从轴端穿装的装配限制，对开式的结构设计可以在不拆卸轴端已有连接件的前提下，直接完成支座的安装与位置调整，这一点在设备后期运维、老旧产线改造场景中优势尤为突出，能大幅降低拆装工作量，避免因拆卸轴端联轴器、带轮等部件带来的装配精度损失。

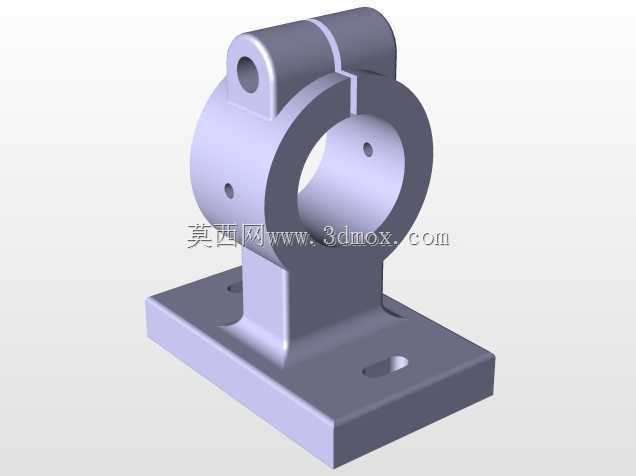

　　从结构功能上拆解，该支座分为底部安装法兰、中间支撑立柱、上部对开夹持环三个核心功能段。底部法兰为矩形板式结构，开设两个长圆形安装孔，长圆孔的设计并非随意为之，一方面可以抵消安装基面的孔位加工误差，允许支座在安装时沿孔长方向做小范围位置微调，降低对基座加工的精度要求；另一方面，在需要调整轴系中心高的场景中，配合不同厚度的调整垫片即可实现中心高的微量补偿，适配不同的装配同轴度要求。法兰与立柱衔接处做了大圆弧过渡处理，这是结构应力集中规避的典型设计，在支座承受径向载荷、尤其是轴系运行带来的交变振动载荷时，直角衔接的根部很容易出现应力集中导致的疲劳裂纹，圆弧过渡可以将应力峰值降低40%以上，提升支座的长期运行可靠性。

　　上部的对开夹持环是整个支座的核心功能部位，环体的开合缝沿径向垂直贯通，顶部两个带孔耳台是锁紧结构的安装位，穿装螺栓后即可通过拧紧力矩控制夹持环对轴或管件的抱紧力，针对不同直径的适配轴件，还可以在环体内壁加装不同厚度的轴瓦，进一步拓展支座的适配范围。环体内壁并非完全光滑的整圆面，开设的两个径向小孔可用于安装紧定螺钉，在需要完全限制轴件轴向窜动的工况下，拧入紧定螺钉即可顶紧轴件表面，防止轴件在运行过程中出现轴向滑移；如果是用于管路固定场景，这两个小孔还可以作为注油孔或者定位销孔，适配不同的使用需求。夹持环与中间立柱的衔接段做了加厚处理，因为该位置是弯矩传递的核心截面，轴系运行时的径向载荷会通过环体传递到该截面，加厚处理可以提升截面的抗弯模量，避免长期受载出现变形。

　　从安装边界尺寸来看，这类支座的中心高是核心选型参数，即底部安装面到夹持环中心轴线的垂直距离，该尺寸直接决定了被支撑轴件的安装高度，设计时需要匹配配套部件的中心高要求，避免出现轴系不同心导致的附加弯矩。底部法兰的长宽尺寸需要匹配安装基面的可用空间，两个安装孔的中心距要与基座上的预设安装孔位对应，长圆孔的长度方向一般沿轴系的调整方向设置，方便安装时的对位调整。夹持环的内孔直径是核心适配参数，需要比被支撑轴件的外径大0.1-0.2mm，既方便轴件穿装，又能保证锁紧后有足够的抱紧力，不会出现松动。顶部锁紧耳台的孔位中心距需要匹配标准螺栓的安装尺寸，保证螺栓拧紧时有足够的操作空间，不会出现工具无法就位的情况。

　　在实际设计建模过程中，这类支座的建模逻辑需要优先保证装配基准的统一，所有尺寸都以底部安装面为第一基准，夹持环的中心轴线为第二基准，所有结构特征的尺寸链都围绕这两个基准展开，避免出现基准不重合导致的尺寸误差。比如中间立柱的高度尺寸直接从安装面标注到环体中心，而不是分段标注累加，减少尺寸链的累计误差；安装孔的位置尺寸从法兰的对称中心线标注，保证支座安装后的受力对称性。细节处理上，所有棱边都做了0.5-1mm的倒角处理，既可以避免安装时划伤操作人员，也能去除机加工产生的毛刺，提升零件的外观质量；夹持环的开合缝处预留了0.5-1mm的间隙，保证螺栓锁紧时上下环体可以有效抱紧轴件，不会出现环体先贴合而轴件未被夹紧的情况。

　　从工况适配角度来说，这类支座如果用于有振动的运行场景，还可以在夹持环内壁加装橡胶减震衬套，既可以提升抱紧摩擦力，又能吸收轴系运行产生的振动，降低噪音传递；如果用于腐蚀环境，表面可以做镀锌或者喷塑处理，提升防锈耐腐蚀能力。不同载荷等级的支座可以通过调整壁厚、更换材质来适配，轻载场景可以选用铝合金材质降低重量，重载场景则选用铸钢或者球墨铸铁材质提升结构强度，满足不同行业的使用需求。
