卡箍式安全阀连接结构三维设计

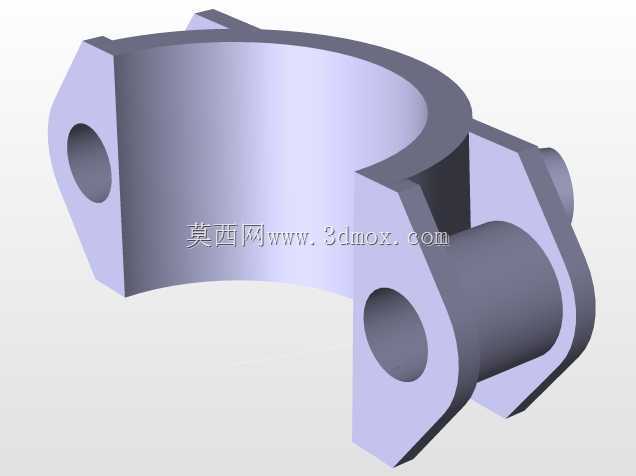

　　在流体输送管路系统、承压容器配套的压力控制场景中，这类卡箍式安全阀连接结构的应用覆盖了从工业液压站、小型压力容器到民用给排水承压管路的多个细分领域，区别于传统法兰连接的安全阀结构，该款结构采用半环抱卡箍作为主体承载框架，核心作用是在不破坏管路主体焊接结构的前提下，为安全阀提供快速拆装的安装基座，同时保证承压状态下的连接密封性与结构强度。从实际工况适配角度看，该结构的两个带安装孔的支耳分别对应阀件的铰接锁紧端与定位销接端，半环主体的内径尺寸需要与待安装管路的外径保持H8/f7的间隙配合公差，保证安装时可以顺利卡入管路外壁，同时不会因为间隙过大导致承压时出现密封圈偏磨泄漏的问题。设计过程中首先需要确认的是安装边界：

　　半环的轴向宽度需要匹配对应安全阀的接口密封面宽度，两侧支耳的孔中心距需要和配套的锁紧螺栓、铰接销轴的安装尺寸完全对齐，支耳上的通孔直径按照对应规格的螺栓杆径预留0.2mm的装配间隙，避免加工误差导致装配时螺栓无法穿入。结构的受力逻辑也需要在建模阶段做充分考量：当管路内部压力超过安全阀开启阈值时，阀瓣开启泄放压力产生的反作用力会通过阀座传递到卡箍结构上，半环的壁厚需要根据额定承压值做强度校核，通常在1.6MPa的常用工作压力下，半环壁厚取8-12mm即可满足强度要求，同时不会因为壁厚过大增加不必要的结构重量。两侧的凸台结构一方面是为了增加支耳位置的结构强度，避免螺栓锁紧时支耳出现应力断裂，另一方面凸台的端面可以作为安装定位的基准面，

　　装配时直接贴合管路外壁的定位凸缘即可快速找正安装位置，不需要额外做位置度校准。不同于传统焊接式安全阀座，这种卡箍式结构可以在管路不停产的状态下完成安全阀的更换与校验，只需要松开一侧的锁紧螺栓，翻开半环结构即可取下阀件，大幅降低了承压系统的维护成本。建模时需要特别注意半环内壁的圆角过渡处理，内壁与两侧端面的连接处做R2的圆角，避免应力集中导致长期承压下出现裂纹，支耳与半环主体的连接位置做R3的过渡圆角，分散螺栓锁紧时的应力集中点。安装时需要注意，半环结构的开合方向需要和管路的轴向保持垂直，保证阀件安装后泄放方向不会正对管路周边的操作区域，两侧支耳的螺栓锁紧力矩需要控制在对应螺栓规格的额定力矩范围内，避免力矩过大导致支耳变形，

　　或是力矩不足导致密封面压合不够出现泄漏。该结构还可以根据不同的管路通径调整半环的内径尺寸，支耳的安装孔位置也可以根据不同型号安全阀的安装尺寸做参数化调整，具备较强的通用适配性，在中小通径的承压管路系统中，这种结构的安装效率比传统法兰连接提升60%以上，同时密封面的压紧力分布更均匀，长期运行的泄漏率更低。在实际选型匹配时，需要先确认待安装管路的外径尺寸、安全阀的接口安装尺寸、系统额定工作压力三个核心参数，再对应调整卡箍结构的壁厚、支耳厚度、孔位尺寸，保证结构强度与安装适配性同时满足工况要求。建模过程中所有配合面的尺寸公差都需要在三维模型中做明确标注，方便后续加工时直接提取尺寸做工艺编制，半环的内壁粗糙度需要达到Ra3.2，保证和管路外壁贴合时不会因为表面粗糙度过大导致密封失效，支耳孔的内壁粗糙度达到Ra6.3即可满足装配要求。
