六轴多关节工业机械臂结构设计

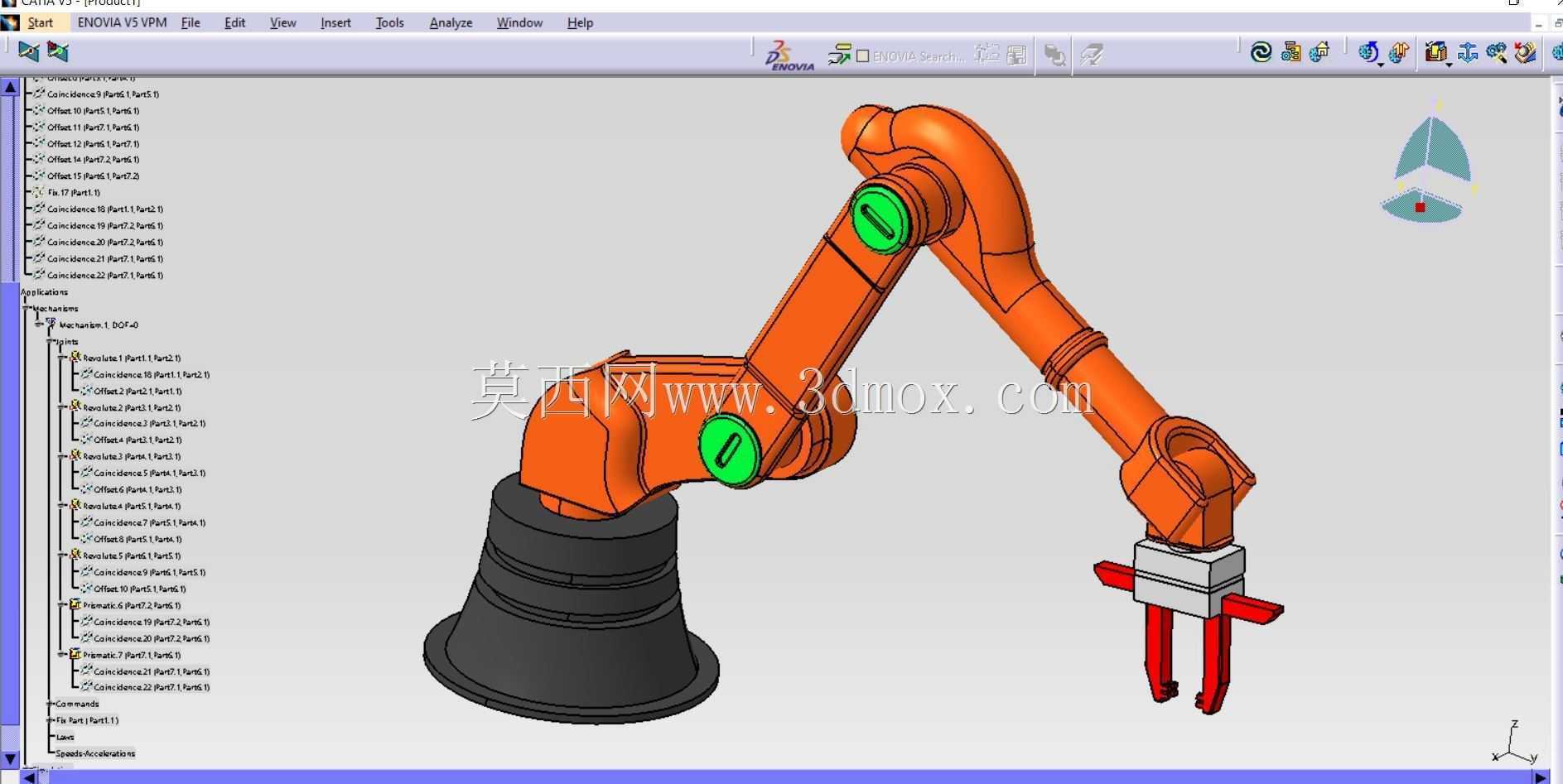

　　这套六轴机械臂的结构建模，完全围绕车间实际工位的作业需求搭建，没有做冗余的装饰性结构。从安装边界来看，底座采用圆形法兰式安装面，固定孔位按照常见的车间工装台T型槽间距排布，安装时不需要额外改造现有工位台的台面结构，底座整体高度控制在常规作业面以上120mm范围，不会占用过多垂直方向的操作空间，相邻工位的操作人员走动、物料周转不会和底座产生干涉。

　　在关节设计上，六个转动轴的运动范围完全匹配产线常见的作业动作需求：腰部回转关节可实现±170度转动，覆盖工位正面及两侧的物料取放范围，大臂俯仰关节的转动角度设置为-60度到+120度，既可以向下够到工位台面上的低位料盒，也能向上抬升到输送线的接料高度，小臂俯仰、腕部三个转动轴的角度范围相互配合，末端执行器可以到达作业半径内任意空间姿态，不存在常规小型机械臂常见的腕部翻转死角，不管是平面物料的抓取摆放，还是带角度的工件装配、涂胶作业，都能找到合适的作业姿态。

　　从实际应用场景出发，这套机械臂的结构适配电子制造车间的PCB板上下料、小型五金件的装配工位、注塑机的工件取件作业，也可以搭配焊枪、涂胶头完成小型工件的焊接、涂胶工序。设计时特意将各关节的传动腔体做了密封式结构，车间常见的切削碎屑、焊接烟尘、少量切削液飞溅不会进入关节内部影响传动件寿命，关节处的走线全部采用内置式走线槽，外部没有裸露的线缆，避免作业过程中线缆和周边工件、工装产生勾挂。

　　建模过程中，各关节的连接法兰尺寸按照通用标准接口设计，末端法兰可以直接适配市面上常见的气动夹爪、真空吸盘、电动螺丝批等执行元件，不需要额外设计转接法兰，设备选型时可以直接根据作业需求更换末端工具。大臂和小臂的结构采用等强度设计，在保证整体刚性的前提下，臂身做了合理的减重槽处理，既降低了关节驱动的负载，也不会因为臂身过重导致高速运动时出现末端抖动，臂身内部预留了驱动线缆、气路管线的排布空间，管线转弯处全部做了圆角过渡，避免长期运动过程中线缆被弯折磨损。

　　考虑到现场调试的便利性，底座侧面预留了驱动模块、气路接口的安装位，所有接口的排布位置距离安装面高度一致，现场接电、接气时不需要俯身到台面以下操作，日常维护时拆开对应位置的盖板就能直接检查传动件的润滑情况、线缆的连接状态，不需要整体拆解臂身结构。作业半径的设置覆盖了以底座中心为圆心，1200mm范围内的所有作业点，刚好匹配单人工位加上相邻输送线的宽度范围，不会因为作业半径过大导致臂身刚性下降，也不会因为半径不足够不到两侧的物料位。

　　在运动性能的匹配上，各关节的转动速度区间按照产线常见的节拍设置，腰部回转的最高转速满足快速转位的需求，腕部关节的转速适配精细装配、涂胶时的低速稳定需求，各轴的限位结构在建模时就做了硬限位凸台，和电控的软限位形成双重保护，避免调试过程中出现关节超程碰撞的问题。臂身的整体外形没有突出的尖锐棱角，所有外边缘都做了圆角处理，现场人员误触时不会造成磕碰伤害，符合车间设备的安全设计要求。

　　这套结构建模没有做夸张的形变设计，所有配合尺寸都按照实际加工的公差要求预留了装配间隙，臂身和关节的连接位置、法兰的配合面都考虑了实际装配时的工艺性，不存在无法加工的倒扣结构、薄壁结构，按照建模图纸加工出来的零部件可以直接完成装配，不需要二次修配。
