汽车发动机活塞组件结构三维设计

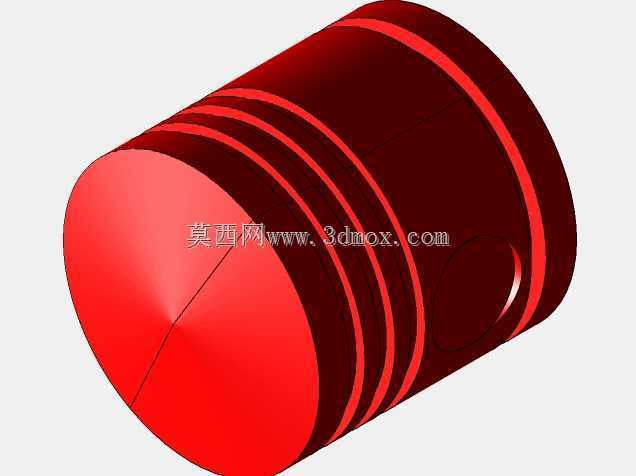

　　在车用往复式内燃机的整体结构中，活塞是直接参与燃烧能量转换的核心运动部件，其设计合理性直接决定整机的动力输出效率、运行可靠性与服役寿命，也是动力总成三维建模环节中需要反复校核尺寸链、运动干涉的核心构件。本次呈现的活塞结构，首先围绕车用汽油机的实际运行工况做了针对性的结构适配：活塞头部设置多道环槽结构，分别对应气环与油环的安装位，气环负责密封燃烧室高压燃气，避免做功行程中燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与排放超标，环槽的宽度、深度以及相邻环槽的间距，都严格匹配量产机型的活塞环标准规格，安装时可直接适配对应尺寸的标准活塞环组件，无需额外修配。活塞顶部采用平顶结构设计，

　　这类结构在小排量乘用车汽油机中应用广泛，其优势在于受热面积小、加工工艺性好，同时可以配合气缸盖、气缸壁共同组成规则的燃烧室几何形状，让混合气在燃烧室内形成更均匀的涡流，提升燃烧效率，平顶结构的应力分布也更为均匀，在高频往复运动中不容易出现应力集中导致的顶部开裂问题。活塞裙部的型线设计采用了中凸变椭圆的工程方案，这一设计是考虑到活塞在工作状态下会受热膨胀，同时受到侧推力的作用产生机械变形，常温下加工出的中凸椭圆型线，在发动机达到正常工作温度时，裙部会膨胀为接近正圆的柱面，既可以保证活塞与气缸壁之间保持合理的配合间隙，避免冷启动时敲缸、热态下拉缸的问题，又能让裙部与缸壁的接触压力分布更均匀，降低往复运动的摩擦损耗。

　　活塞销座的位置设置在活塞裙部上方，采用了偏心设计方案，销座孔的轴线与活塞中心线存在微小的偏移量，这一设计可以在活塞越过上止点切换受力侧时，减小活塞对气缸壁的敲击冲击力，降低发动机运行的机械噪声，销座内部预留了卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，避免销端窜出刮伤气缸壁。从安装边界来看，该活塞的外径尺寸严格匹配对应排量发动机的气缸内径，配合间隙控制在工程允许的公差范围内，活塞整体高度满足发动机压缩比的设计要求，安装后活塞在上止点时的顶部余隙高度符合燃烧室容积的设计值，不会出现气门碰撞活塞顶的干涉问题；活塞销孔的内径尺寸适配标准规格的全浮式活塞销，装配后活塞销可以在销座孔与连杆小头衬套之间自由转动，保证磨损均匀。

　　在实际应用场景中，这类活塞结构广泛适配小排量前置前驱乘用车的动力总成，除了常规的民用代步车型，也可用于小型工程机械、园林机械的动力单元核心部件，建模过程中对活塞的所有圆角过渡、壁厚变化都做了还原，活塞头部的壁厚大于裙部壁厚，匹配不同区域的受热与受力需求，头部因为直接接触高温燃气，采用更厚的结构保证强度，同时为内部冷却油腔预留了合理的空间位置，可配合喷油冷却结构降低活塞整体工作温度，裙部则在保证刚度的前提下适当减小壁厚，降低活塞整体往复运动质量，减小曲轴连杆机构的往复惯性力，提升发动机高转速工况下的运行平顺性。建模时也充分考虑了后续工程分析的需求，所有特征都采用参数化建模方式，环槽尺寸、销座位置、裙部型线都可以通过参数调整快速适配不同排量、不同压缩比的发动机设计需求，结构上没有出现冗余的几何特征，所有过渡圆角都符合机械加工的工艺要求，不存在无法加工的尖锐内角，也没有应力集中风险过高的截面突变区域，完全可以直接用于后续的有限元热分析、运动学仿真，以及样机试制的结构参考。
