嵌入式旋转收纳橱柜结构设计方案

　　这款嵌入式旋转橱柜主要适配小户型厨房、定制餐边柜、卫浴收纳区等对空间利用率要求较高的场景，区别于传统平开门固定层板柜体，其核心通过内部可旋转的分层置物架实现转角、深腔空间的无死角取用，解决常规嵌入式柜体深处物品拿取不便、空间浪费率高的痛点。从实际使用场景来看，这类结构常被用于厨房转角柜、玄关窄柜、卫浴镜柜内部，可放置调料瓶、小型餐具、洗护用品等小件规整物品，旋转机构的阻尼设置需匹配层板承重，避免转动时物品滑落，同时转动行程需做限位设计，防止旋转过度导致柜体磕碰或物品甩出。

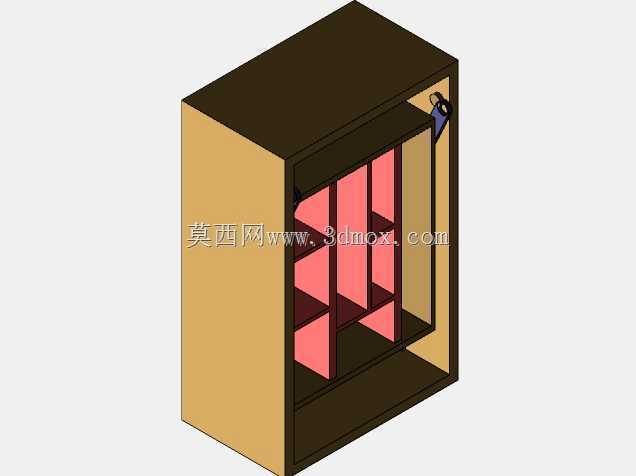

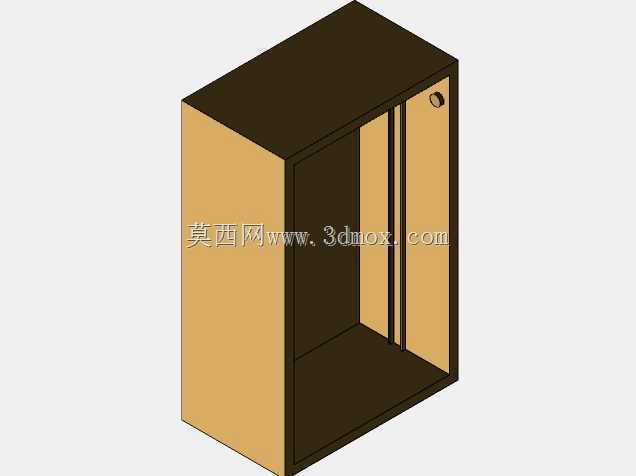

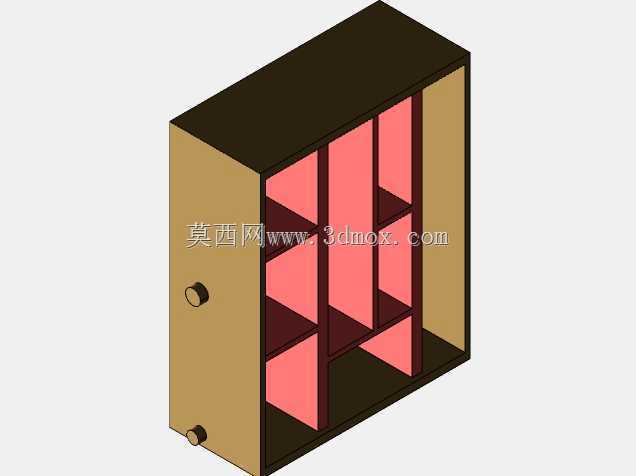

　　设计过程中首先要确定安装边界，嵌入式安装需提前匹配预留洞口的尺寸，柜体整体外框需与洞口预留3-5mm的安装调节间隙，外框采用实木多层板材质时壁厚不低于18mm，保证整体结构的抗变形能力，适配常规家装墙面的安装承重要求。内部旋转架采用分层式框架结构，每层分隔为独立置物格，格板高度可根据常用物品的尺寸做120mm、180mm、240mm的梯度设置，兼顾不同高度物品的存放需求，格板边缘设置5mm高的挡边，避免旋转过程中小件物品滑落。旋转支撑结构采用底部中心转轴加顶部辅助定位的组合形式，底部转轴选用带阻尼的尼龙轴承，转动时无明显异响，单组旋转架的额定承重不低于15kg，可满足日常家庭收纳的承重需求。

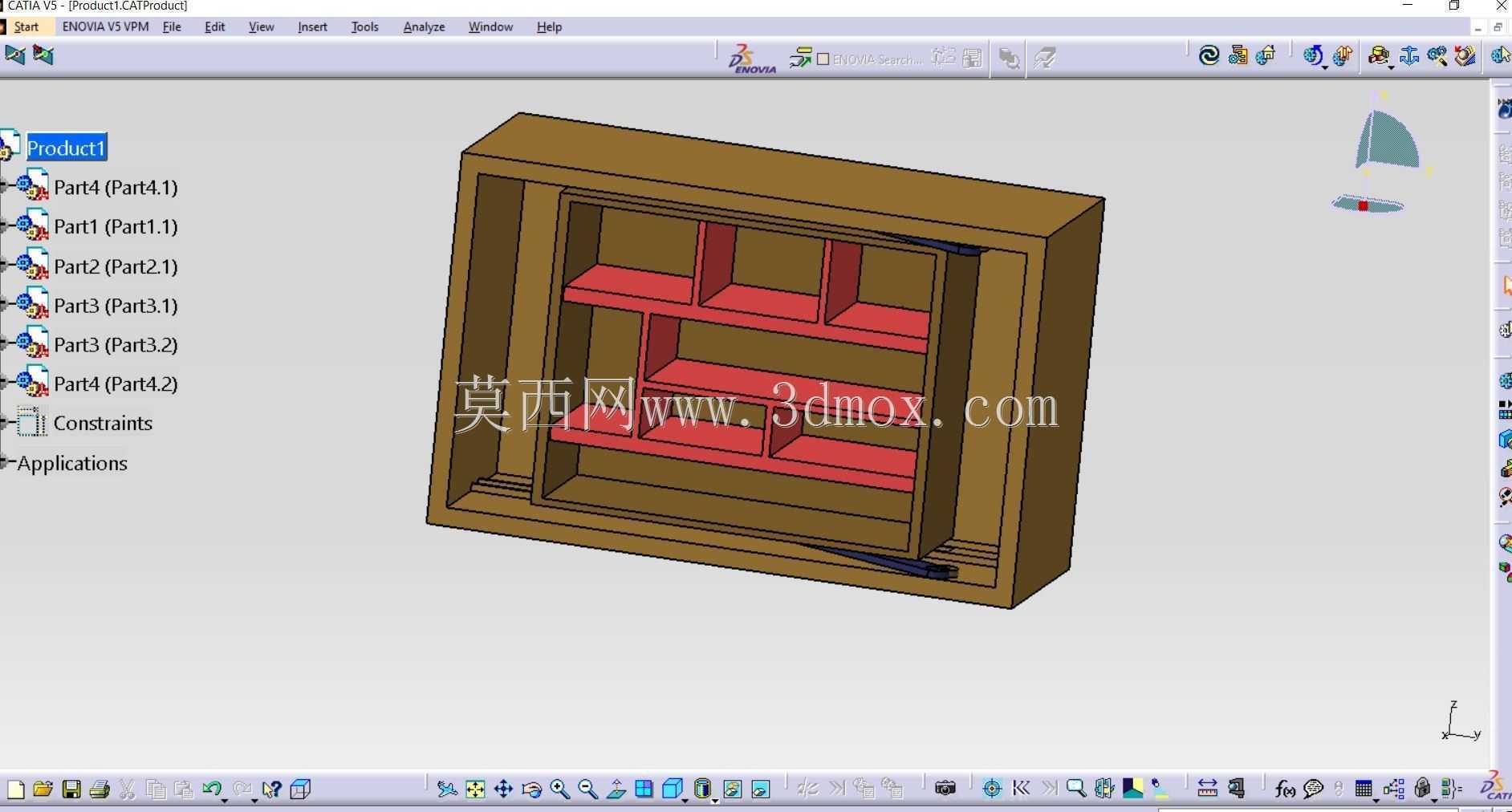

　　结构设计时需重点校核旋转半径与外框内部净空的干涉量，旋转架的最大外轮廓与外框内壁的间隙需控制在8-10mm，既避免转动时出现卡滞，也不会因间隙过大导致物品从缝隙掉落。外框的门板可根据装修风格搭配平开门或上翻门，门板与旋转架之间无需做联动结构，降低安装调试的难度，后期维护时仅需拆下顶部定位销即可将整个旋转架取出，清洁和部件更换都较为便捷。从建模逻辑来看，先以外框的安装边界为基准绘制整体骨架，拆分出外框侧板、背板、上下导轨的独立零件，再基于中心转轴的位置参数化驱动旋转架的层板、分隔板尺寸，调整格板间距时可通过参数直接关联修改，无需重复绘制草图，大幅提升结构调整的效率。转动模拟环节需重点验证极限旋转角度下的零件干涉情况，确认转轴的同轴度公差，避免实际生产装配后出现转动卡顿的问题，同时要校核层板在额定承重下的挠度变形，保证长期使用不会出现层板下弯影响转动的情况。这类旋转橱柜结构也可拓展应用到办公文件柜、实验室试剂柜等场景，仅需调整层板材质和承重参数即可适配不同的使用需求，结构通用性较强。
