可多角度调节十字型柔性管路接头

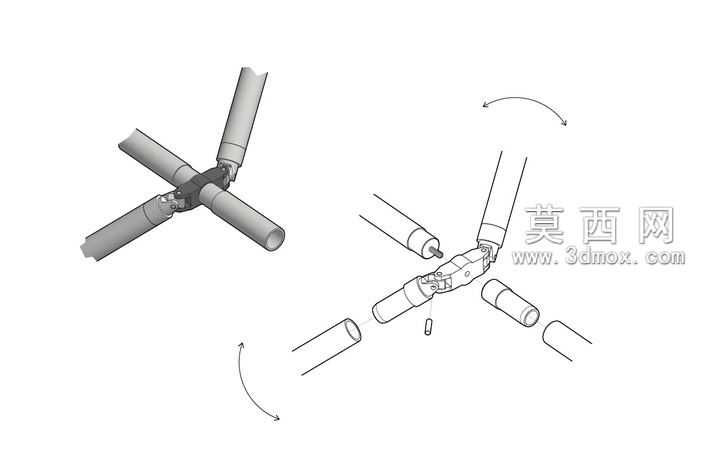

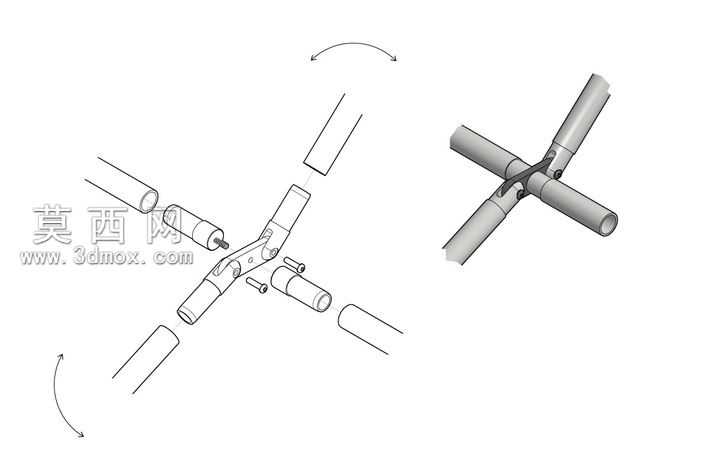

本柔性接头三维模型采用Autodesk Inventor完成全参数化建模，建模过程严格遵循机械加工的尺寸公差规范，对每一个零件的特征都进行了精细化构建：首先完成接头核心铰接基座的草图绘制，通过拉伸、旋转、倒角等基础特征构建基座主体，再对铰接配合面进行公差适配的特征修整，保证后续装配时铰接转动的顺滑无卡顿。针对四个方向的连接管段，分别构建了带密封槽的插接端结构，密封槽的尺寸按照常规管路密封的标准参数设计，可适配对应规格的密封圈实现管路密封。模型的万向铰接结构是设计核心，通过销轴连接的双转动副实现两个垂直平面内的角度调节，转动副的配合间隙按照实际装配要求预留，既保证转动灵活性，又避免配合过松导致的管路晃动。渲染阶段采用金属哑光材质模拟接头的金属加工质感，对铰接活动部位采用半透明示意材质标注转动范围，通过爆炸视图清晰展示各个零件的装配关系，包括角接头、万向接头的拆分结构，直观呈现接头的组装逻辑与零件组成。设计思路围绕多管路柔性转接的实际需求展开，区别于传统固定角度的十字接头，该结构可根据管路排布需求调整任意一个连接端的朝向，适配复杂空间内的管路走线场景，减少管路弯折带来的应力集中问题，同时兼顾结构强度与转动灵活性，所有连接部位的壁厚都经过强度校核，满足常规低压管路的使用压力要求，模型完整还原了产品的结构细节，可直接用于产品结构验证、装配演示以及生产加工的参考依据。
