双轴支撑轴承座结构三维设计

项目分类:通用机械零部件 发布时间:2024-10-08 ID:782482
  • 双轴支撑轴承座结构三维设计
  • 双轴支撑轴承座结构三维设计
  • 双轴支撑轴承座结构三维设计
  • 双轴支撑轴承座结构三维设计
  • 双轴支撑轴承座结构三维设计
  • 双轴支撑轴承座结构三维设计
  • 双轴支撑轴承座结构三维设计

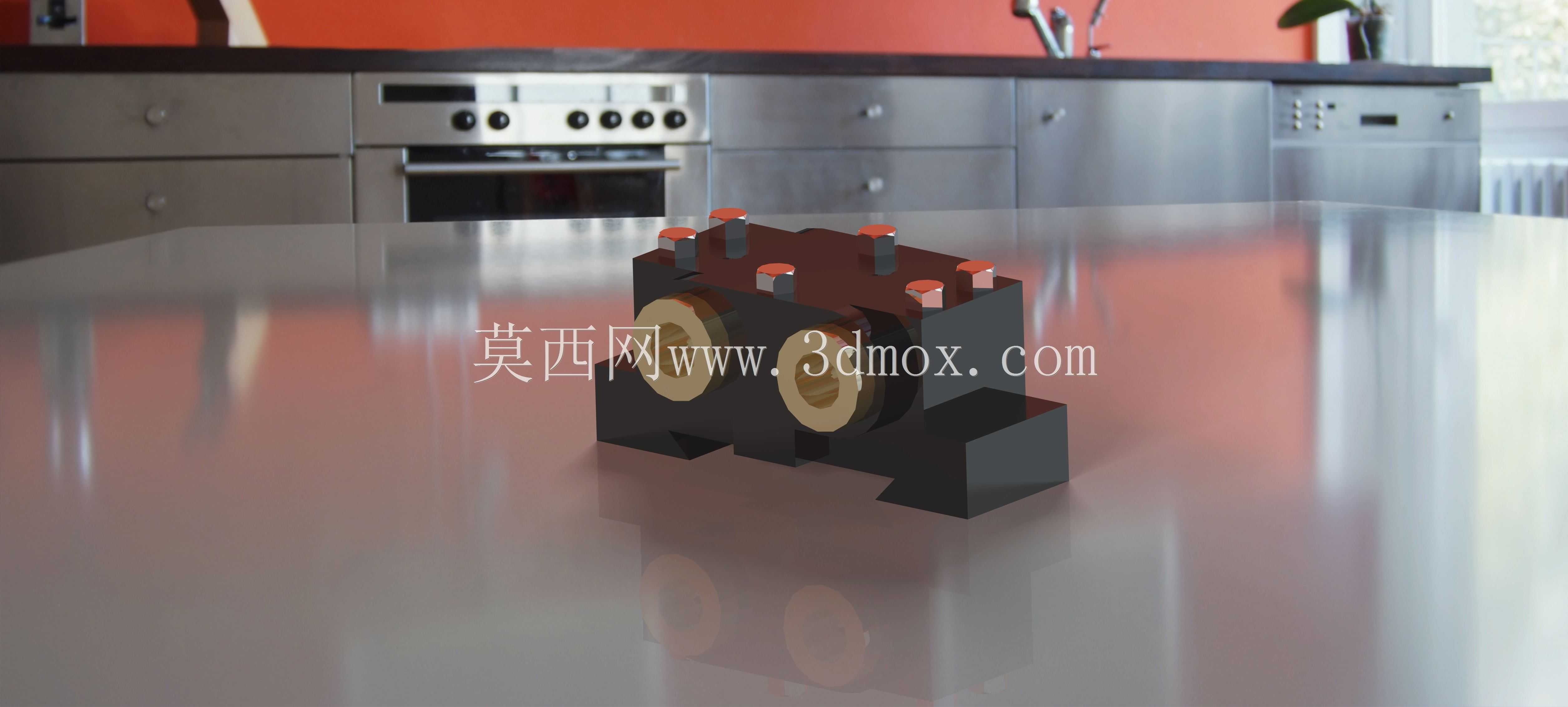

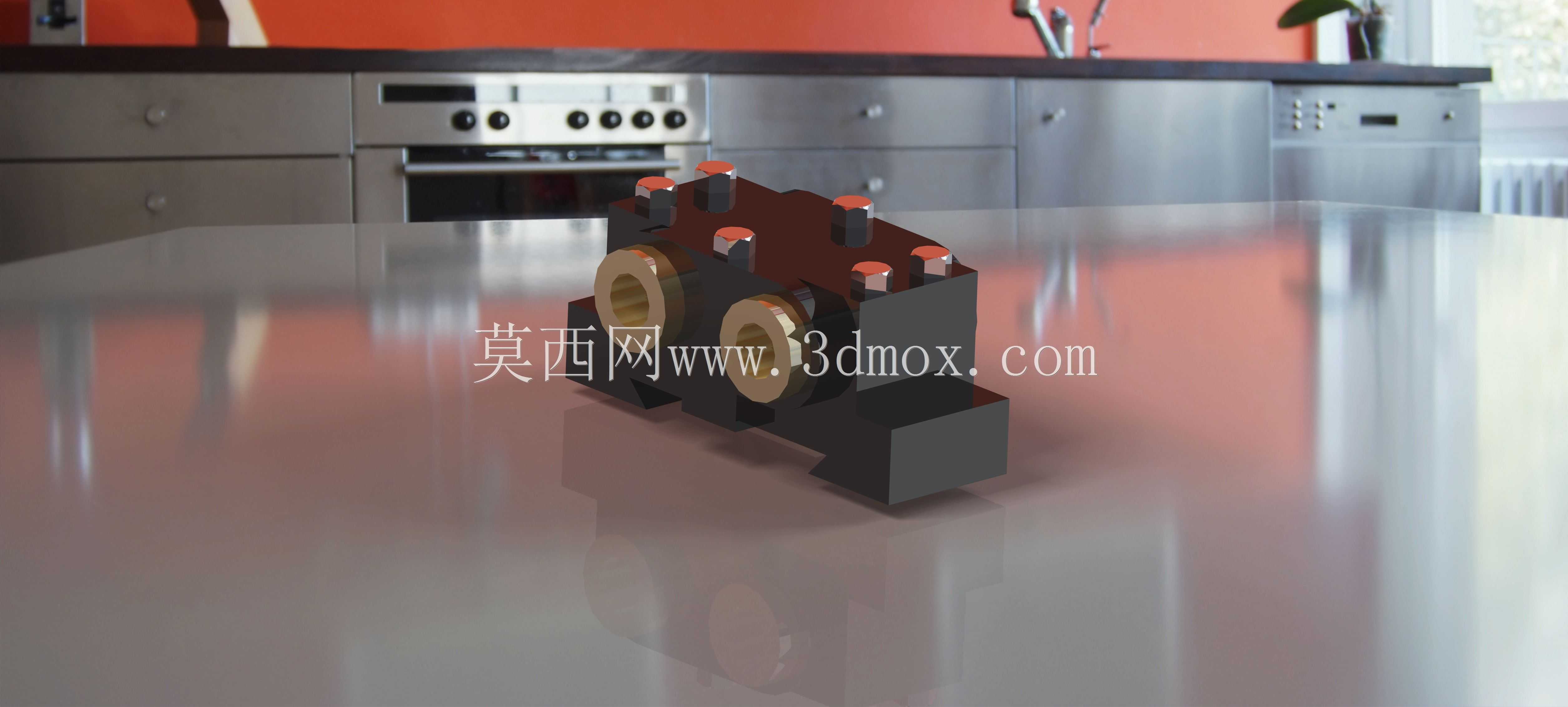

  在常规的轴系传动布局场景中,单轴承座仅能完成单根转轴的支撑定位,当设备传动端需要平行布置两根转轴、且两根轴的中心距有严格公差要求时,单独安装两个独立轴承座会带来安装面找平难度大、中心距校准耗时长、长期运行后两个基座因受力不均出现位移偏差等问题,这款双轴承集成支撑结构正是针对这类工况开发的专用支撑部件。

  从实际应用场景来看,这类双支撑结构常出现在小型齿轮传动箱、双辊送料机构、平行轴输送单元、小型同步带传动模组中,这类场景的共性是两根平行转轴的中心距精度直接决定传动件的啮合间隙、同步带张紧度或者辊面的平行度,一旦两个支撑点出现相对位移,轻则出现传动异响、零件磨损加快,重则出现齿轮打齿、同步带跳齿、送料偏移等设备故障。采用集成式的双轴承基座,能从零件加工层面就固定两个轴承安装位的中心距,避免现场安装时的校准误差,也能让两个支撑点的受力通过同一个基座分散传递到安装面,降低局部应力集中的风险。

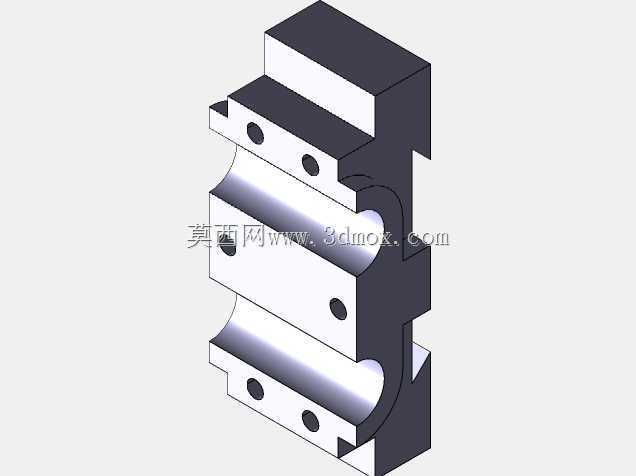

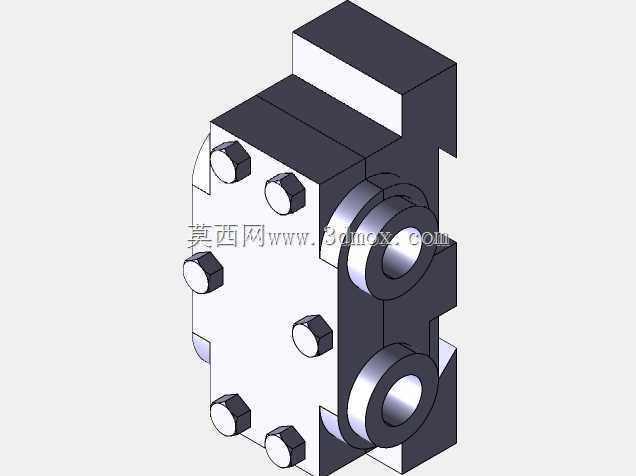

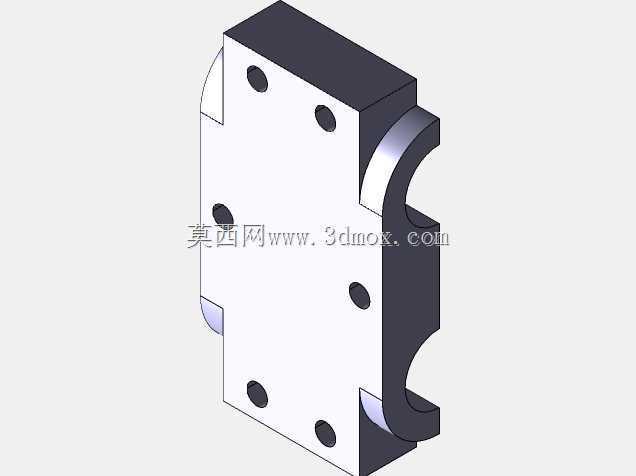

  从功能特性上看,该结构的基座采用一体式块状设计,底部设置了两个带安装孔的凸台作为安装固定位,安装时可以通过螺栓直接将基座锁紧在设备的安装基板上,基座底部的加工平面与安装基板贴合,保证支撑面的平面度要求。两个轴承安装孔为平行同轴布置,孔位的加工精度可以保证装入标准轴承后,两根转轴的平行度公差控制在机械传动要求的范围内,避免转轴出现偏载。轴承安装位的顶部设置了多个注油或者端盖固定的螺孔位,既可以安装轴承端盖限制轴承的轴向窜动,也可以预留润滑脂注入通道,满足长期运行的维护需求。轴承孔周边的加强筋结构顺着受力方向布置,在不额外增加基座整体厚度的前提下,提升了轴承安装位的结构刚性,避免转轴受径向载荷时基座出现形变。

  从设计思路层面拆解,这款结构首先是把两个独立的单轴承支撑功能整合到同一个基体上,从零件加工环节就保证两个轴承位的位置精度,减少装配环节的累积误差。其次是优化了受力传递路径,转轴工作时产生的径向力会通过轴承外圈传递到基座的轴承孔壁,再通过基座内部的加强结构分散到底部的两个安装凸台,最终传递到设备的安装基础上,整个力流路径短且没有应力突变的锐角结构,能有效降低长期交变载荷下的结构疲劳风险。另外在安装边界的设计上,基座的整体外轮廓做了倒角处理,避免安装时锐边划伤操作人员,底部安装孔的位置避开了轴承孔的正下方,保证安装螺栓的锁紧力不会直接作用在轴承孔壁上,防止螺栓锁紧时导致轴承孔出现形变,影响轴承的配合精度。

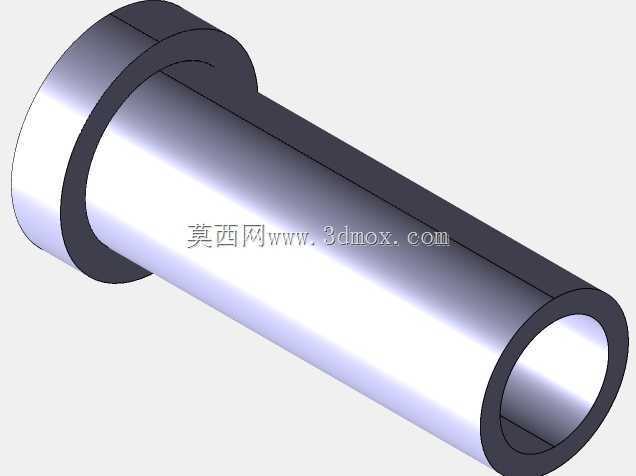

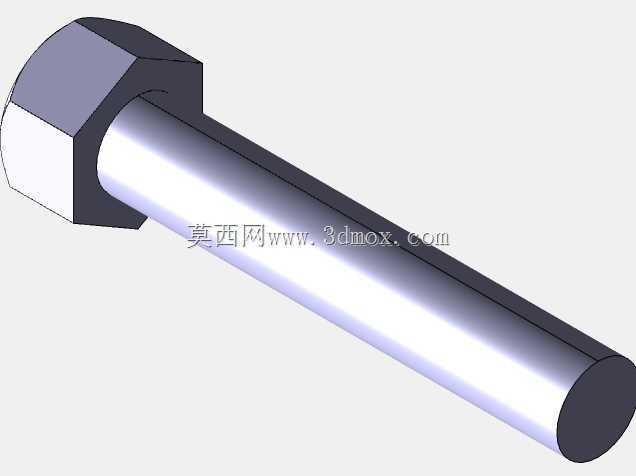

  关于外形尺寸与安装边界,这款双轴承支撑结构的整体宽度适配常规小型传动机构的安装空间,两个轴承孔的中心距按照常用平行轴传动的中心距系列设计,能直接适配标准模数的齿轮啮合、标准带宽的同步带传动需求。底部安装凸台的高度统一,安装时不需要额外加调整垫片就能保证基座的水平度,安装孔的孔径适配常用的内六角螺栓规格,孔位周边预留了足够的扳手操作空间,方便现场安装锁紧。轴承孔的内径尺寸适配常用的深沟球轴承外径,采用基孔制配合设计,装配时可以通过压装或者热装的方式将轴承装入孔位,不需要额外加工定制轴承。基座的整体高度经过优化,既保证轴承安装位有足够的支撑厚度,又不会让转轴的中心高过高导致设备整体重心上移,影响运行稳定性。

  在实际选型使用时,需要注意核对转轴的径向载荷大小是否在该基座的承载范围内,由于是一体式双支撑结构,其承载能力比同规格的两个独立单轴承座更稳定,适合中等载荷、连续运行的平行轴传动场景。安装时要先清理安装基板表面的毛刺和杂物,保证基座底部与安装面完全贴合,再按照对角线顺序逐步拧紧安装螺栓,避免单侧锁紧导致基座出现微小形变。装入轴承前要检查轴承孔内壁是否有加工残留的铁屑或者毛刺,清理干净后再涂抹少量润滑脂辅助装配,轴承装入后要检查轴承外圈是否完全贴靠孔位的定位台阶,避免轴承安装不到位导致转轴轴向窜动超差。日常维护时可以通过顶部预留的注油孔定期补充润滑脂,延长轴承的使用寿命,不需要拆卸整个基座就能完成维护操作,降低设备的停机维护时间。
