交流稳压器用离心式传动组件结构设计

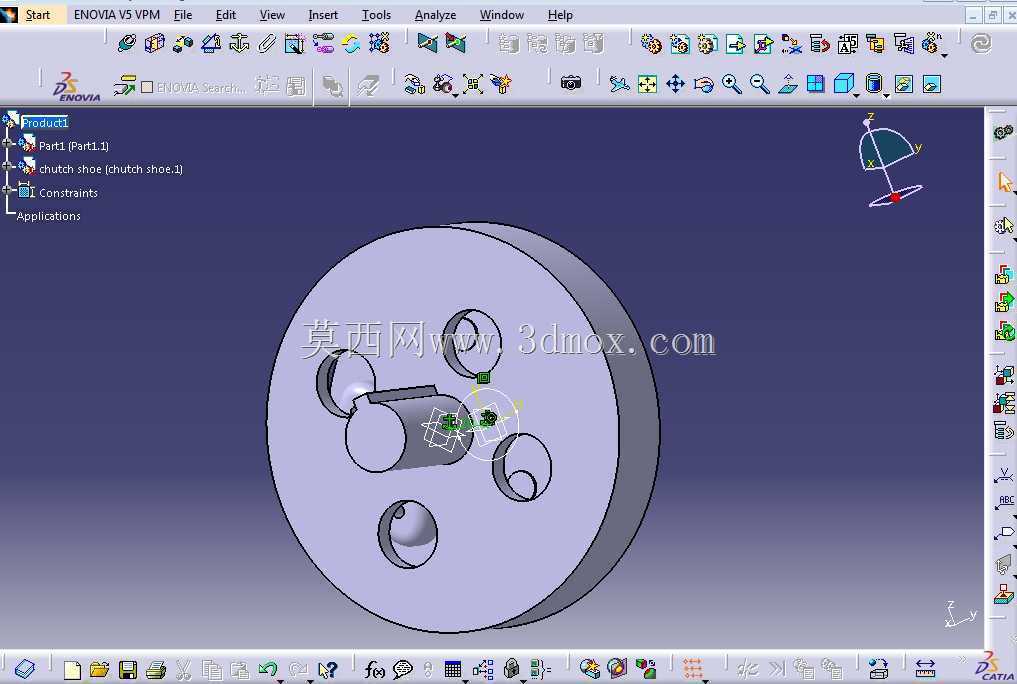

　　在交流稳压供电系统的机械执行端，这类离心式组件是触发调压动作的核心机械构件，主要承担转速-位移信号转换、触点触发联动的功能，常见于接触式交流稳压器的转速反馈单元，当稳压器驱动端转速达到设定阈值时，组件依靠离心作用带动内部滑块产生径向位移，进而触发调压机构的触点切换，完成电压档位的自动调整，避免输出电压偏离额定区间给后端用电设备造成损坏。从结构设计逻辑来看，该构件采用圆盘式基体布局，整体为同轴回转体结构，基体端面均匀分布三个贯通安装孔，孔位沿圆周120度等角度排布，用于将组件整体固定在稳压器的驱动转轴端面上，安装孔的孔径与孔距公差严格匹配转轴法兰的安装基准，保证装配后组件与转轴的同轴度控制在0.02mm以内，

　　避免高速转动时产生偏心振动影响触发精度。基体中心位置设计有带键槽的凸台轴孔，用于和驱动转轴的轴端配合，平键槽的尺寸按照GB/T 1096标准选取，能够可靠传递转轴的扭矩，避免组件与转轴之间出现相对转动，保证转速传递的准确性。凸台一侧预留的偏心圆柱结构是离心动作的触发端，与内部离心重块的行程槽配合，当转轴转速升高到设定值时，重块在离心力作用下沿径向滑移，通过偏心圆柱带动触发拨杆产生角位移，进而接通或断开调压回路的触点。设计过程中需要重点考虑组件的动平衡性能，由于该构件工作时随转轴持续转动，三个安装孔的位置度、中心凸台的同轴度、偏心圆柱的位置偏差都会直接影响动平衡等级，建模时需要对各特征的质量分布进行核算，

　　必要时在基体非功能面设置去重区域，将动平衡等级控制在G6.3以内，满足稳压器长期连续运行的可靠性要求。从安装边界来看，该组件的轴向厚度需要匹配稳压器内部触发腔的安装空间，装配后组件端面与腔体内壁的间隙控制在1-1.5mm，既避免转动时出现摩擦卡滞，又防止间隙过大导致粉尘进入配合面影响动作灵活性；圆盘基体的外圆直径需要小于触发腔的内径，预留足够的离心重块动作行程空间，保证重块在最大行程位置时不会与腔体内壁发生干涉。在实际应用场景中，这类离心组件的工作环境多为室内配电柜体内部，环境温度范围在-10℃到55℃之间，无强腐蚀介质，因此基体材料多选用硬质铝合金或优质碳素结构钢，表面做氧化或发黑处理，兼顾耐磨性与防锈能力；

　　配合面的粗糙度要求控制在Ra1.6以内，减少相对运动时的摩擦阻力，保证触发动作的响应速度。设计时还需要考虑动作阈值的一致性，偏心圆柱的偏心距、重块的质量、复位弹簧的刚度需要匹配计算，确保组件在额定转速下的触发行程稳定在设计区间内，避免出现误触发或者触发滞后的问题，保障交流稳压器的调压精度。建模过程中需要重点校验各特征之间的干涉情况：安装孔的沉头深度需要匹配固定螺钉的头部高度，保证螺钉装配后不高出基体端面，避免转动时与周边构件发生刮擦；中心键槽的位置需要与偏心圆柱的方位对应，保证装配后触发动作的初始位置符合设计要求；三个安装孔的倒角需要按照装配工艺要求设置，方便安装时螺钉的导入，减少装配难度。对于长期运行的工况，还需要在配合面预留润滑脂的存储空间，在偏心圆柱与重块槽的配合位置设计微小的储油槽，减少长期动作带来的磨损，延长组件的使用寿命。这类构件虽然结构尺寸不大，但作为稳压器调压触发的核心机械零件，其加工精度与装配精度直接影响整台稳压器的调压可靠性，建模时需要严格按照工艺要求标注各尺寸的形位公差，为后续的加工与装配提供准确的三维依据，减少试制过程中的反复调整成本。
