离心式传动多孔圆盘结构件

项目分类:通用机械零部件 发布时间:2024-12-26 ID:871081
  • 离心式传动多孔圆盘结构件
  • 离心式传动多孔圆盘结构件
  • 离心式传动多孔圆盘结构件
  • 离心式传动多孔圆盘结构件

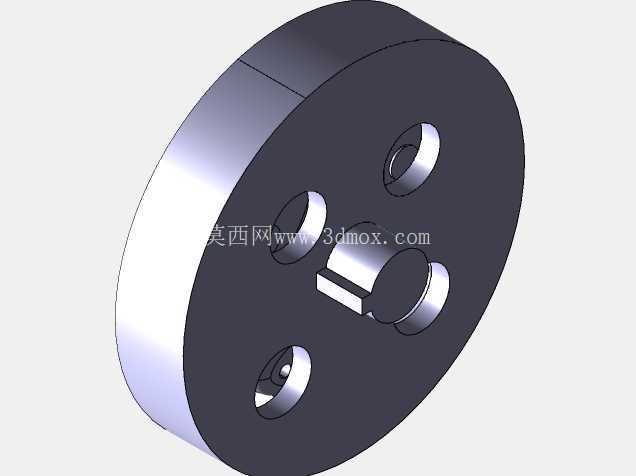

  这类带多组偏心通孔的圆盘类零件,常应用在需要依靠离心力实现动力接合、分离的传动链路中,常见于小型动力设备的离合端、转速触发的机械联锁机构里,日常接触到的小型通用汽油机、园林动力工具、轻载输送线的过载保护端,都能见到同结构原理的零件身影。从实际功能来看,零件本体作为动力传递的载体,圆周方向均匀分布的四个通孔并非减重设计这么简单,每个孔位对应安装离心甩块、连接销或者复位弹簧的定位柱,当输入端带动圆盘达到设定转速时,孔内装配的活动部件在离心力作用下向外甩出,与外侧的从动鼓轮内壁贴合,依靠摩擦力实现动力从主动端到从动端的传递;当转速下降到阈值以下,复位弹簧带动活动部件收回,动力传递切断,整个过程不需要额外的电控或者液压控制,完全依靠机械结构自身的物理特性完成动作,可靠性极强,适合在野外、无复杂维护条件的场景下长期使用。

  设计这类零件的时候,首先要确定的是本体的厚度与外径的比例,太薄的盘体在高速旋转下容易出现平面翘曲,导致甩块动作卡滞,太厚则会增加整体转动惯量,提升动力接合时的冲击感,同时无端增加整机重量。圆周方向的孔位分布必须严格遵循均布原则,角度偏差控制在极小范围内,否则高速旋转时会产生明显的动不平衡问题,引发整机振动、轴承过早磨损等连锁故障。每个通孔的直径、中心到圆盘回转中心的距离,直接决定了离心甩块的行程大小和离心力的输出阈值,孔壁与安装销的配合间隙不能过大,否则长期冲击下会出现孔位失圆、销子松旷的问题,间隙过小则容易因为热胀冷缩出现卡滞,导致离合动作失效。圆盘中心的大直径孔是与主动轴配合的安装位,孔的公差带选择要兼顾装配便利性和传动同轴度,通常会选用过渡配合加键槽的方式传递扭矩,避免高速旋转时轴与孔之间出现相对滑动。

  从安装边界来看,这类圆盘零件装配后,两侧需要预留足够的间隙,不能与相邻的轴承端盖、壳体壁面发生摩擦,外侧的从动鼓轮内径要与圆盘上甩块的外伸行程匹配,既不能因为间隙过大导致甩块完全伸出也无法接触鼓轮内壁,出现动力无法传递的问题,也不能因为间隙过小导致低转速下甩块就与鼓轮接触,出现带转、分离不彻底的故障。零件的材质通常选用密度均匀、强度足够的结构钢或者高强度铝合金,根据应用场景的载荷大小选择,重载场景下还会对孔位进行淬火处理,提升孔壁的耐磨性能,延长零件的整体使用寿命。在建模过程中,要特别注意各个孔位的位置度约束,以及圆盘边缘的倒角处理,避免锐边在装配时划伤操作人员,同时减少应力集中的风险,盘体的平面度要求也要在设计阶段明确,为后续的加工工序提供明确的精度参考。
