离心离合器带板蹄块三维结构设计

　　在小型通用动力传动场景中，离心离合器是连接动力输出端与负载端的核心部件，常见于园林机械、小型摩托、通用汽油机、农用小型机具等需要随转速自动接合动力的设备上，无需额外操控机构即可实现低转速空载启动、达到额定转速后自动接合传递扭矩的功能，大幅简化了小型动力设备的操控逻辑，也降低了启动阶段动力源的负载冲击。本次设计的带板离合器蹄，是离心离合器的核心做功零件，直接决定了离合器的接合转速、扭矩传递容量与耐磨使用寿命。

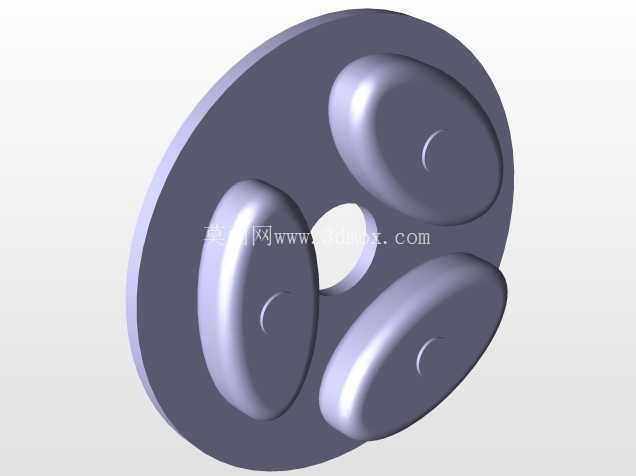

　　从实际工况出发，该蹄块采用圆盘式基体布局，整体为圆形盘状结构，中心开设通孔用于穿装离合器的中心定位轴，保证蹄块组件与动力输入轴的同轴度，避免高速旋转时出现动不平衡量引发的整机振动。盘体上均匀分布三个凸起的弧形摩擦工作面，三个工作面沿圆周120°等距排布，这种三蹄块布局相比传统两蹄结构，在同等外径尺寸下能提供更大的摩擦接触面积，同时接合过程的受力更均匀，动力传递的平顺性更好，不会出现两蹄结构常见的接合瞬间顿挫、偏磨等问题。每个弧形摩擦面都做了圆滑过渡的弧面处理，摩擦面的曲率与离合器外鼓的内圆曲率完全匹配，保证接合状态下摩擦面能完全贴合外鼓内壁，最大化接触面积，降低单位面积的接触压强，减少摩擦材料的磨损速率。

　　设计过程中首先需要匹配目标机型的动力参数，根据动力源的额定输出扭矩、目标接合转速，反推蹄块的质量重心位置、弹簧安装位的力臂长度，确保当转速达到设计阈值时，蹄块在离心力作用下克服回位弹簧的拉力向外张开，与外鼓内壁接触产生摩擦力矩。三个蹄块与基体采用一体化带板结构设计，相比分体式铆接的蹄块结构，一体化结构消除了铆接间隙带来的传动空程，也避免了长期使用后铆接松动引发的蹄块脱落风险，整体结构强度更高，能承受更大的瞬时冲击扭矩，适合在负载波动较大的小型机具上使用。

　　安装边界方面，该蹄块组件的外径尺寸需要与配套的离合器外鼓内径保持0.2-0.3mm的初始间隙，保证怠速状态下蹄块与外鼓完全分离，不会出现带排摩擦导致的怠速异响、动力损耗问题；中心通孔的尺寸公差取H7级精度，与中心轴的配合为间隙配合，保证蹄块张开、回位动作顺畅无卡滞；三个摩擦面的端面跳动量控制在0.05mm以内，避免接合过程中出现局部接触导致的打滑、烧蚀问题。蹄块的厚度方向需要预留摩擦磨损余量，按照常规通用机械的使用工况，摩擦面的有效磨损厚度设计为3mm，可满足数百小时的正常使用需求，当摩擦面磨损到极限位置时，蹄块的张开行程达到限位，避免过度磨损后弹簧脱落引发的机械故障。

　　从功能特性来看，这种三蹄一体化带板结构的离合器蹄，接合过程的线性度更好，随着转速升高，离心力线性增大，摩擦力矩也随之线性提升，不会出现突然接合的闯动问题，对下游传动齿轮、负载机具的冲击更小，能有效延长整机传动系统的使用寿命。同时一体化的盘式基体也能起到一定的飞轮储能作用，在负载瞬时波动时，依靠基体自身的转动惯量缓冲转速波动，让动力输出更平稳。在建模过程中，所有曲面都做了连续曲率处理，避免应力集中，尤其是摩擦面与基体连接的过渡位置，采用R3的圆角过渡，消除直角应力集中点，保证高速旋转时的结构强度，不会出现蹄块断裂的失效问题。回位弹簧的安装槽位设计在每个蹄块的内侧位置，槽位的深度与宽度匹配常规圆柱螺旋弹簧的尺寸，安装后弹簧不会在高速旋转时甩出，同时弹簧的预紧力可通过选配不同刚度的弹簧进行调整，适配不同接合转速的使用需求，无需改动基体结构即可覆盖一定功率范围的动力机型，具备较好的通用性。
