小型螺旋挤出送料装置结构设计

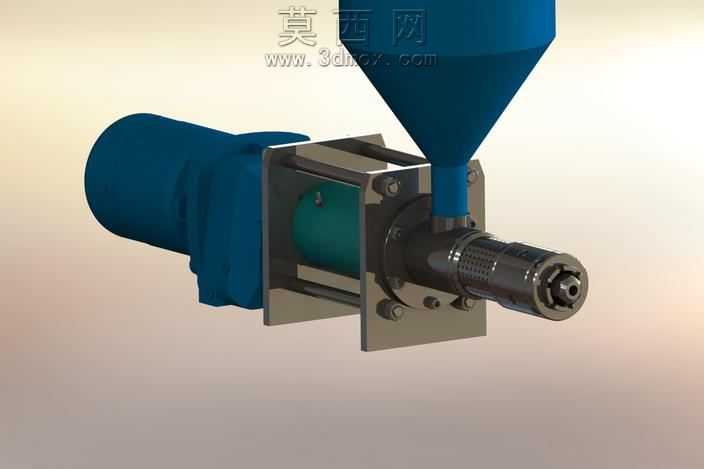

本作品为小型螺旋挤出送料装置的三维建模成果，建模过程严格遵循机械设计的装配逻辑与尺寸规范，先完成各核心零部件的独立建模，再按照实际装配约束完成整体组装，可清晰呈现装置的完整工作结构。建模阶段首先搭建驱动端的动力组件，还原了驱动单元的外部壳体轮廓与内部传动连接结构，保证动力输出端与挤出螺杆的同轴度装配要求；其次设计中部的支撑机架，采用板式框架结构，通过螺栓连接的装配关系还原机架与驱动组件、挤出料筒的固定方式，建模时精准预留了各连接位的螺栓孔位、定位止口，还原实际机械加工的装配精度要求。上方的进料料斗采用锥形渐缩结构设计，建模时精准匹配料斗出料口与料筒进料口的对接尺寸，保证物料可依靠重力顺畅落入挤出腔内部，无卡料、漏料的结构缺陷。核心的挤出组件部分，还原了料筒内部的螺旋输送杆结构，以及前端的挤出成型机头，机头位置细化了出料孔、调节锁紧结构的细节，可直观呈现物料经过螺杆推送、压缩后从机头挤出的工作路径。材质渲染阶段结合工业设备的实际用材进行材质赋予：驱动单元外壳采用哑光深蓝工程塑料材质，表面添加细微的磨砂质感还原真实电机外壳的触感；支撑机架采用拉丝不锈钢材质，调整金属反射参数呈现金属构件的冷硬质感；料斗与料筒采用同色系深蓝色金属漆面材质，与驱动部分视觉统一；前端挤出机头采用枪灰色金属材质，表面添加细微的使用纹理与金属光泽，区分不同功能部件的材质差异；连接螺栓采用镀锌亮面金属材质，还原标准紧固件的视觉特征。整体渲染采用柔和的工业产品打光方式，主光源从侧上方投射，辅以补光消除结构暗部的死黑区域，清晰展现各部件的装配层次与结构轮廓，阴影参数调整为软阴影，避免生硬阴影遮挡结构细节。设计思路围绕小型桌面级挤出设备的实用需求展开，整体结构紧凑，驱动、进料、挤出、支撑四大模块布局合理，各部件的连接方式均符合通用机械的装配规范，既保证了结构的稳定性，也预留了后期拆解维护的操作空间，可用于小型挤出设备的结构演示、教学讲解或改进设计的参考基础，模型的各零部件均保留了可编辑的参数特征，方便后续根据实际使用需求调整螺杆参数、料斗容量、挤出机头尺寸等核心设计指标。
