带长槽铰接座的传动连接摆臂构件

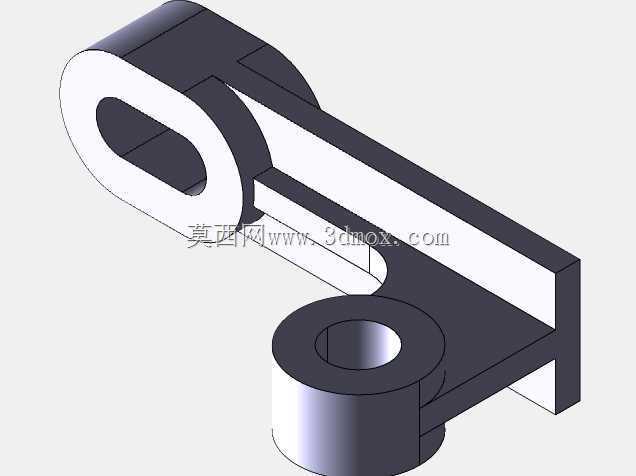

　　在自动化输送线、小型工装夹具以及轻工传动机构里，这类异形摆臂连接件承担着把旋转动力转化为往复摆动、或者把两个存在相对位移的铰接点位串联起来的作用，日常设备调试中经常遇到安装孔位间距需要微调、摆臂行程需要小幅修正的工况，长圆槽的结构正是为这类场景预留的调节余量。构件一端为带同轴通孔的圆柱铰接座，孔壁预留了足够的配合厚度，可直接穿入销轴与机架侧的支座形成回转副，圆柱段的轴向高度经过匹配设计，既保证销轴受力时的支撑跨度，避免铰接处出现悬臂弯折，也不会和相邻的连杆、挡片发生运动干涉。另一端的长圆腰型槽沿臂身延伸方向开设，槽的两端做了半圆弧过渡，槽宽与配套销轴的直径采用间隙配合，装配时销轴可以沿槽的长度方向滑动，

　　既可以在安装阶段调整铰接点的实际中心距，补偿机架焊接、钣金加工带来的孔位误差，也能在机构运行过程中充当行程滑槽，让从动件在设定区间内完成预设的从动动作。连接两个功能端的臂身采用等厚的板式弯折结构，侧壁与两端圆柱座、槽口凸缘之间做了一体化的实体过渡，没有额外拼接的焊缝或者装配接缝，载荷从长槽端传递到下端铰接座时，力流沿着臂身的平直侧壁均匀扩散，在臂身和圆柱座衔接的拐角位置，结构做了加厚处理，避免摆臂反复承受交变载荷时在应力集中处产生疲劳裂纹。从安装边界来看，下端圆柱铰接座的外圆直径大于臂身厚度，座体两端面高出臂身板面，装配时可以直接贴靠在两侧支座的限位端面之间，不需要额外加装过多隔套就能控制臂身的轴向窜动；

　　上端腰型槽的外轮廓为封闭的环形端头，端头的外圆弧半径大于槽端半圆弧，槽口周边的实体余量充足，即便销轴在槽内长期滑动摩擦，槽壁也不会因为壁厚过薄出现胀开变形。臂身的整体轮廓在三维建模时先绘制侧视的整体走向草图，再通过凸台拉伸生成主体板件，之后分别切除出下端铰接通孔与上端腰型槽，最后对所有锐边做倒角处理，既去除加工后的毛刺，也避免热处理或者受力时尖角处产生开裂。实际选型适配时，需要先核对下端铰接孔的中心到腰型槽最远点位的中心距，确认摆臂的最大摆动范围不会触碰周边的管线、机架横梁，同时腰型槽的有效滑动长度要覆盖机构所需的行程调节量，槽的宽度公差要和选配的销轴、滑套配合精度匹配，保证滑动过程顺畅无卡滞，铰接座的孔长要和销轴的支撑长度对应，

　　避免销轴受力后出现偏磨。这类构件常见于间歇送料机构、摆杆式换向装置以及可调式定位工装中，相比固定孔距的刚性摆臂，它的可调特性大幅降低了现场装配的修配工作量，也让同一套机构可以通过调整销轴在槽内的位置，适配不同规格工件的输送节拍与摆幅需求。
