带长槽铰接连接叉形机械构件

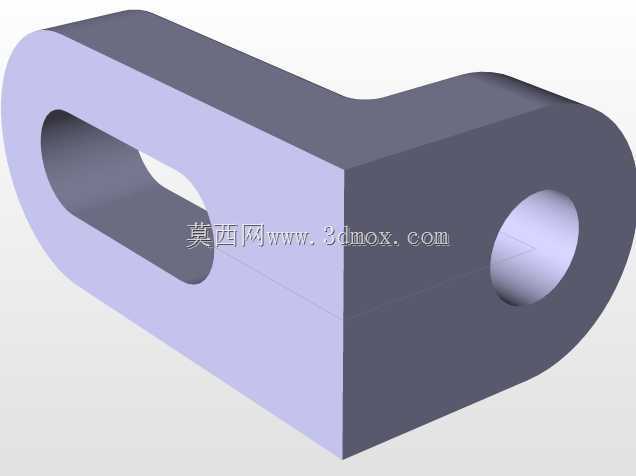

　　这款带长形通槽的叉形铰接构件，在各类需要小范围行程补偿、铰接摆动的机械传动场景中十分常见，常见于工装夹具的可调连杆、输送设备张紧机构、小型工程机械操纵连杆以及自动化设备的浮动连接工位。构件一端为封闭圆孔，用于穿入铰接销轴，和固定支座或者驱动摆臂形成稳定回转副，另一端开设沿构件长度方向延伸的长圆通槽，槽内可装入滑动销轴，当装配存在累计公差、或者工作过程中需要补偿热胀冷缩位移、吸收小幅振动窜动时，槽内销轴可以沿长槽方向自由滑移，避免刚性连接出现别劲、卡滞甚至焊缝撕裂、销轴剪断的故障。

　　从结构设计思路来看，整体采用一体铣削或者铸造成型后精加工的工艺路线，主体轮廓做了全圆角过渡，没有尖锐应力集中棱角：两端的铰接孔外缘都做了加厚凸台，既提升了孔位的轴向接触长度，让销轴受力面的压应力分布更均匀，也避免薄板件铰接时容易出现的端面翘曲、销轴偏磨问题。长槽的两端加工成和槽宽等直径的半圆，槽壁两侧平行度需要控制在IT9级精度以内，保证滑动销轴移动时没有卡顿，槽口边缘倒角去除毛刺，防止装配时刮伤销轴表面镀层。

　　外形尺寸方面，构件整体呈弯折L型布局，圆孔端的轴向厚度大于槽体端厚度，安装边界上，封闭圆孔的中心到长槽远端半圆中心的跨距决定了整个构件的最大补偿行程，设计时需要预留至少3-5mm的富余滑移量，避免机构走到极限位置时销轴抵死槽端。装配过程中，封闭孔侧可以选用过渡配合装入销轴，搭配轴用挡圈或者开口销实现轴向限位；长槽侧的销轴外径和槽宽采用小间隙配合，间隙量控制在0.05-0.15mm之间，既保证滑动顺畅，又不会出现径向晃动冲击。这类构件在实际工况中主要承受交变拉压载荷，建模时需要重点校验长槽两侧的腹板抗弯截面模量，以及圆孔和长槽之间的实体连接段的拉伸强度，在轻量化和结构刚性之间取得平衡，不需要额外增加多余加强筋，依靠自身的变厚度轮廓就可以满足常规中小载荷连杆系统的使用需求。
