立式铰接支座机械结构设计

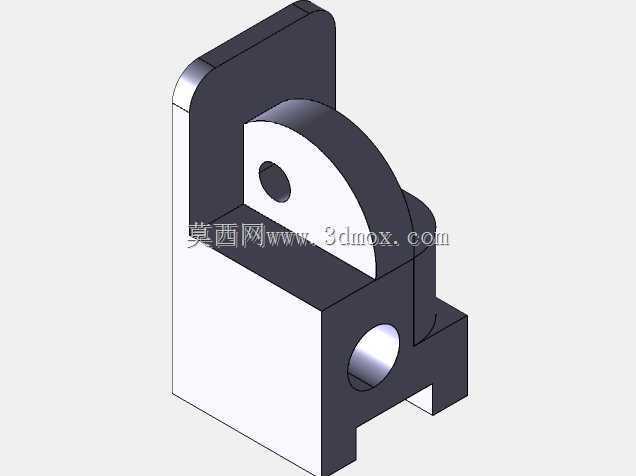

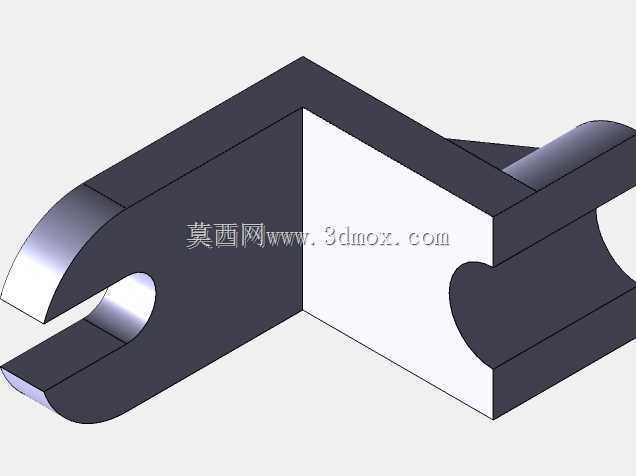

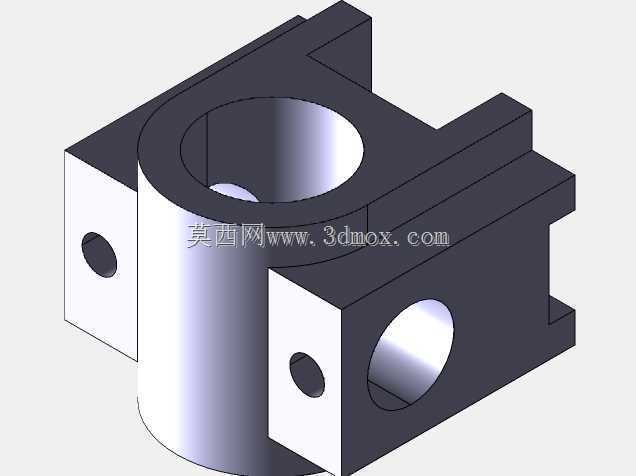

　　该铰接支座结构在常规工业设备中多用于需要小角度摆动的支撑点位，常见于工装夹具摆臂、小型输送线张紧机构、检测设备翻转工位以及手动操作机构的回转支撑处，承担径向承载与铰接导向双重作用。结构下部采用方块式基座设计，基座底部开出两处对称让位槽，可直接跨搭在型材安装面或者焊接机架的定位凸台上，避免安装时底面与焊缝、装配凸边发生干涉，基座侧部开设横向贯通圆孔，该孔可穿入锁紧销轴或者紧固螺栓，既可以作为整座与机架之间的横向锁止点位，也可作为辅助定位销孔，抵消支座工作时受到的侧向剪切力。上部立板采用带圆角过渡的竖板构型，竖板顶端做圆弧收边，消除尖角应力集中，立板中部加工同轴铰接孔，该孔为整座的核心功能孔位，用于装入铰接销轴，连接外部摆杆、

　　连杆或者翻转压臂，孔位周边保留足够的实体壁厚，保证销轴受载时孔壁不会出现压溃变形。立板与基座衔接处设置半圆弧加厚凸台，凸台沿铰接孔外侧向外延展，将铰接孔受到的交变载荷平顺传递到下部基座实体上，避免竖板与基座直角交接位置出现应力突变，在反复摆动载荷下不会从衔接根部产生疲劳裂纹。建模过程中先搭建下部基座的长方体实体，拉伸切除底部两处让位槽，再在基座侧部完成横向通孔的切除，之后向上拉伸竖立支撑立板，对立板顶端执行圆角命令加工圆弧轮廓，在立板对应位置拉伸切除铰接贯通孔，随后在立板与基座交接位置绘制半圆弧凸台轮廓并双向拉伸，让凸台同时与立板侧面、基座上表面融合为一体，最后对所有外露锐边添加小尺寸倒角，去除加工毛刺。安装边界方面，

　　基座底面为主要承载贴合面，装配时需要保证贴合面的平面度，若安装面存在焊接变形需提前打磨找平，横向锁止孔的轴线需要与机架预装孔保持同轴，穿入螺栓后按对角顺序锁紧，避免支座出现单侧翘起。上部铰接孔装配销轴时需保证销轴与孔的配合间隙控制在合理区间，间隙过小会出现摆臂卡滞，间隙过大则会产生冲击异响，铰接孔两端可根据工况加装轴用挡圈或者润滑衬套，延长铰接副的磨损寿命。整体结构没有复杂曲面特征，所有特征均为常规拉伸、切除、圆角操作，普通三轴加工设备即可完成全部工序，毛坯可直接选用方块型材下料，减少粗加工余量，适合小批量工装配套件的快速设计与加工落地。
