蒸汽机偏心连杆传动机构装配设计

　　这套偏心传动装配结构常见于老式往复式蒸汽机、小型曲柄滑块演示装置以及需要将旋转运动转化为长行程直线往复动作的教学与实验设备中。整套组件的核心作用，是把主轴端的偏心回转位移通过长连杆传递到远端执行点，在十字滑块或活塞导向约束下完成规律的推拉动作，相比普通正心曲柄，偏心结构能够在不加大主轴颈尺寸的前提下获得稳定的偏心距，结构紧凑且装拆维护方便。

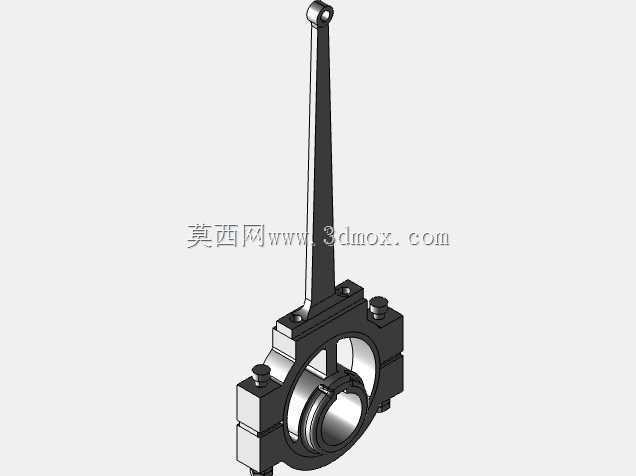

　　建模时先从下半部分的环形偏心座入手，座体两侧预留轴承安装孔与紧固凸台，顶部四个带孔凸台用于和上机座或者阀室盖板对接，环形内腔容纳偏心轮与配套轴瓦，偏心轮外圆与主轴中心存在设定偏心量，这个偏心距直接决定连杆远端的行程大小。长连杆采用细长变截面杆身设计，靠近偏心轮的大头端做成剖分抱箍形式，包裹偏心轮外圈并预留润滑与耐磨衬套空间，杆身向上逐步收窄以降低往复运动惯量，顶端小头开出横向销孔，用来连接活塞销或者外部执行摇杆。

　　实际装配校核中要重点关注几个边界：偏心轮在座体内回转时，外圆最远端不能和环形壳体内壁发生刮擦，连杆大头随偏心轮做平面回转时，杆身摆动角度范围内不能触碰壳体上沿开口，顶端销孔的运动轨迹要和导向套中心线保持平行，避免侧向分力造成销孔偏磨。座体底部的安装法兰面需要和设备机架基准面贴合，螺栓孔位按照周边均布排布，保证运转时的支撑刚度；连杆长度和偏心距的比值不能过小，否则摆角过大会加剧导向处的侧向载荷，也不能过长，不然整体结构高度超出设备安装空间。

　　从功能特性上看，该机构把连续旋转输入转化为可控的往复直线输出，偏心轮本身相当于一个曲柄半径极小的曲柄，受力均匀、冲击小，适合低速重载的蒸汽机动力传输场景。设计过程中所有配合面都预留了合理公差：偏心轮与轴瓦采用间隙配合保证转动顺滑，连杆大头剖分面通过螺栓锁紧抱紧衬套，顶端销孔与活塞销采用过渡配合传递拉力，壳体结合面加工出定位止口保证上下装配同轴度。整套三维装配完整还原了各零件的相对位置与运动关系，可直接用于运动干涉检查、行程仿真以及教学演示，清晰展现偏心传动从回转到往复的动力传递逻辑。
