雷赛86系列两相混合式步进电机

　　在自动化产线改造、非标专机开发以及数控设备配套的场景里，执行端的动力选型往往直接决定整机的定位精度与运行平稳性。86规格混合式步进电机是中低速大扭矩工况下非常常见的一类执行元件，这款雷赛Nema86cm85机型，机身长度对应85mm规格段，在86法兰步进电机产品线里属于中高扭矩档位，既不会像短机身款那样在带载启动时出现失步，也不会像超长机身款那样对安装空间和散热条件提出过高要求，在木工雕刻机Z轴进给、皮带式输送工位的分度驱动、包装设备的拉膜牵引、小型点胶机三轴平台、电子加工设备的料盘推送等场景中适配度很高。

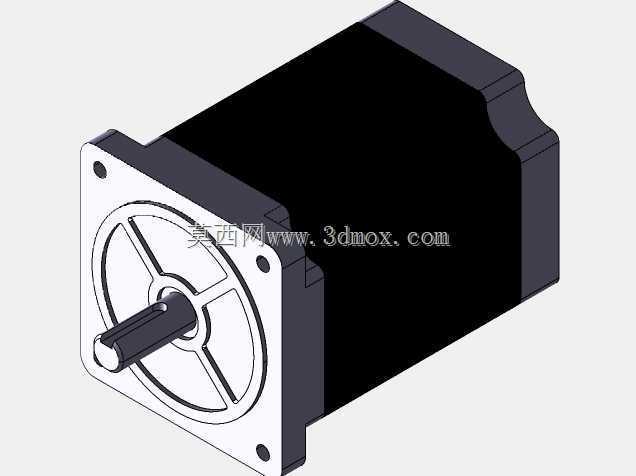

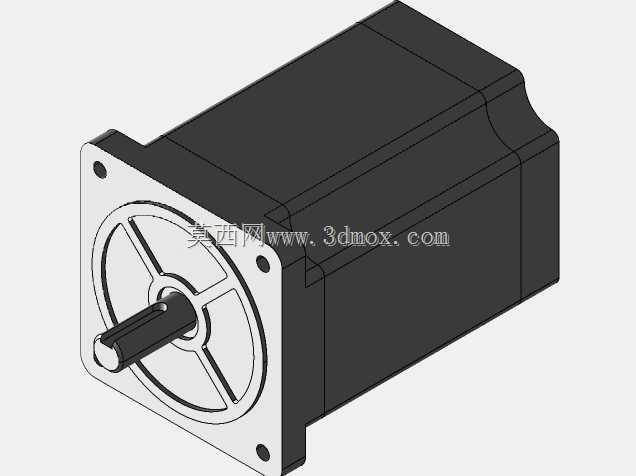

　　从整机结构来看，前端采用标准Nema34安装法兰，法兰外轮廓为86mm见方的方形结构，四个安装孔分布在法兰四角，孔位间距符合行业通用的86电机安装规范，安装孔为通孔设计，装配时可以从前端直接穿入内六角螺钉锁紧在设备安装立板上，对安装板的加工公差要求友好，普通铣削加工的安装面即可满足同轴度要求，不需要额外做定位销孔也能保证基础装配精度。输出轴从前端盖中心伸出，轴径采用86系列步进电机通用的标准轴径，轴端加工有平键槽，部分配套同步轮、联轴器的场景下，也可以根据负载连接件的形式选择抱紧式联轴器直接锁紧光轴段，轴伸长度预留了足够的连接件装配空间，不会出现同步轮轮毂蹭到前端盖的干涉问题。

　　定子与转子部分采用混合式步进结构，转子内嵌永磁磁钢，定子绕组按两相排布，配合对应的步进驱动器可以实现整步、半步以及不同细分档位的驱动，细分驱动下运行噪音和低速振动明显优于传统反应式步进电机。机身主体为黑色拉伸铝壳，壳体表面沿轴向做有散热筋结构，电机运行时绕组产生的热量可以通过铝壳快速向外散发，在持续低速运行的工况下，铝壳的散热能力足以保证绕组温升控制在绝缘等级允许的范围内，不需要额外加装散热风扇也能满足多数间歇运行设备的使用需求；如果是长时间连续运行的工位，也可以在电机壳体侧面贴装温度开关做过热保护，避免长时间堵转导致绕组老化。

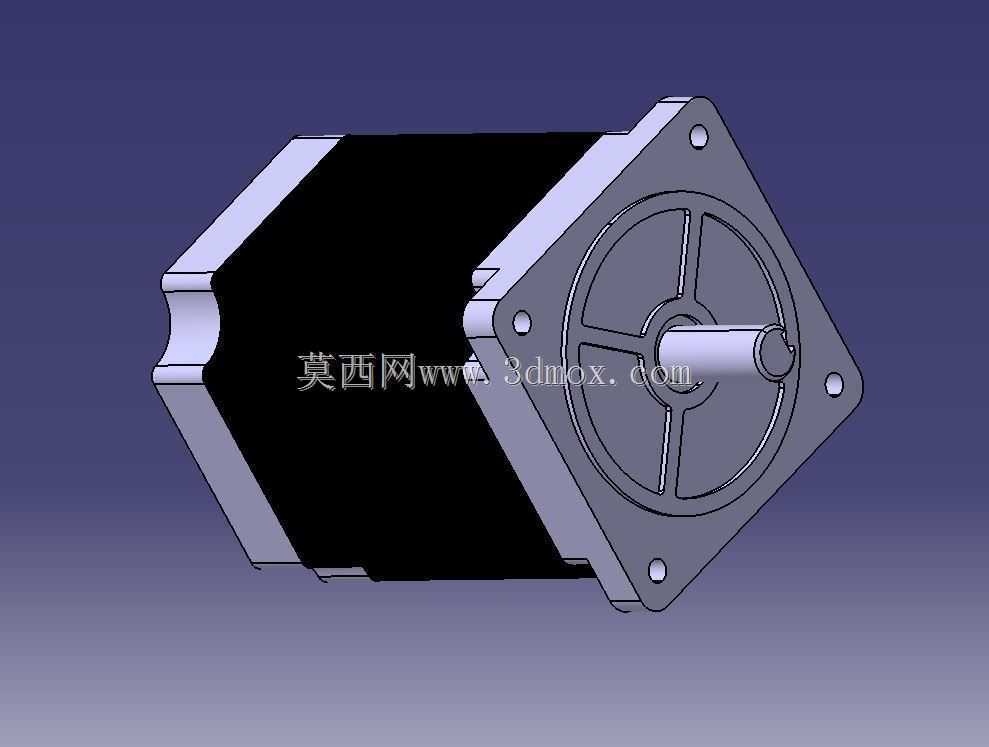

　　后端盖部分集成了出线结构，动力线从机身尾部侧方引出，接线定义对应两相绕组的两组线圈，接线时可以根据驱动器的输出相序调整转向，不需要拆解电机本体。整机的外形边界在建模时做了完整还原：前端法兰的凸台厚度、输出轴的轴伸长度、机身主体的截面尺寸、尾部端盖的倒角过渡都和实物装配尺寸一一对应，在做设备三维布局时，可以直接把模型导入装配体，校验电机和周围钣金护罩、同步轮、拖链的空间间隙，尤其是在设计电机安装座的时候，法兰贴合面的定位尺寸、安装孔的位置都可以直接从模型中提取，不需要反复对照样本手册核对二维尺寸，能大幅减少布局阶段出现的干涉返工。

　　从选型匹配的角度来说，这个扭矩段的86步进电机，通常搭配输出电流在6A左右的两相步进驱动器使用，供电电压一般选直流60V到80V区间，在转速1000rpm以下的区间可以输出平稳的大扭矩，非常适合不需要全闭环伺服的低成本自动化工位：比如辊筒输送线的阻挡顶升机构、数控铣床的进给轴、自动锁螺丝机的Z轴升降、包装机的切刀驱动，这类工况对位置重复精度要求在0.1mm级别，负载扭矩在几牛米级别，用步进电机的方案成本远低于伺服电机，而且断电后有自锁保持力矩，垂直轴工况下即使不带抱闸也能避免负载下滑，简化了传动结构。建模时对电机外部的所有装配特征都做了保留，前端盖的固定螺钉位置、法兰面的安装沉孔、轴上的键槽尺寸、尾部出线的护套位置都没有做简化省略，在做整机BOM导出和装配干涉检查时，模型的所有外轮廓都和实物1:1对应，结构工程师在做设备方案阶段，可以直接调用该模型完成动力部分的布局，不用自己从零绘制电机外形，省去了测绘样本、搭建基础外形的重复工作量，也能避免因为外形尺寸估算错误导致后期装配时电机和护罩、管线发生碰撞。
