多辐条运动款汽车合金轮毂结构设计

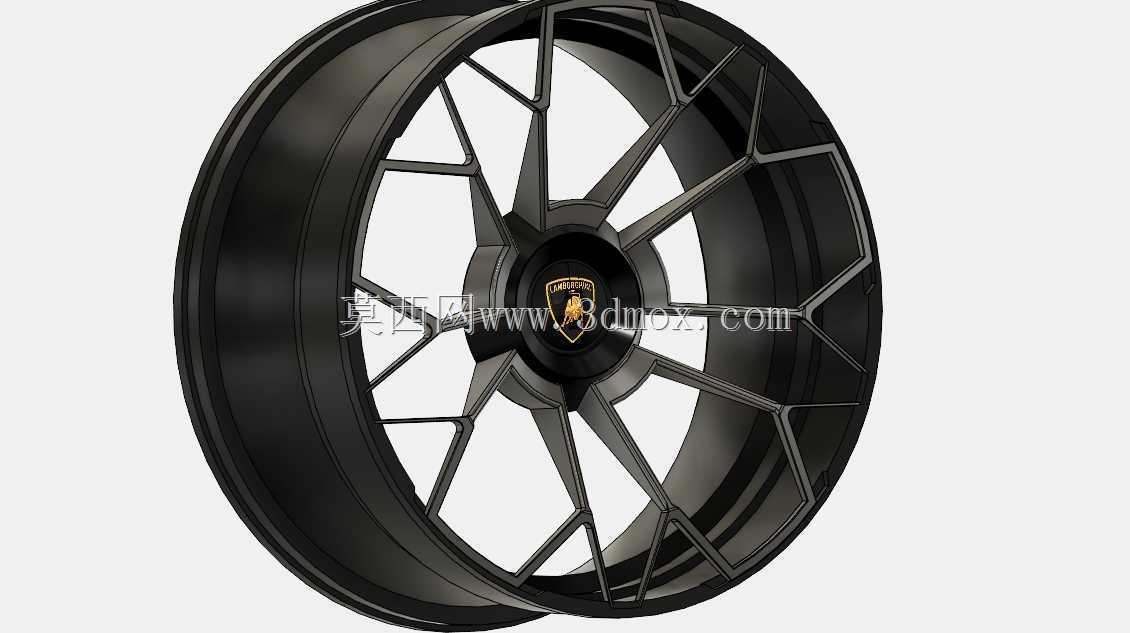

　　这款合金车轮面向乘用车辆的改装与配套场景展开结构设计，整体采用大尺寸轮辋配合分叉式多辐条造型，中心预留轮毂盖安装位，辐条从中心螺栓安装区域向外呈放射状延展，并在末端形成折线分叉，兼顾视觉张力与受力传递路径。从实际装车用途看，车轮承担整车与轮胎之间的连接、承载以及制动力驱动力传递，轮辋部分需要匹配对应规格的轮胎胎圈，内侧轮廓保留胎圈座、轮缘以及气门嘴安装空间，保证轮胎充气后能够可靠贴合。设计时先确定中心孔与螺栓孔分布圆，这部分直接关系到与转向节、轮毂轴头的安装对中，中心孔直径、PCD 螺栓节圆以及螺母座锥面都要按照目标车型边界约束，避免装车后出现偏心或干涉。辐条并非单纯装饰件，其截面厚度、

　　根部过渡圆角和分叉位置需要围绕弯曲刚度与冲击载荷布置：轮心区域受力集中，因此辐条根部加宽并做圆滑过渡，向轮辋方向逐渐展开，可把路面冲击分散到轮缘，降低应力集中。轮辋外唇保留足够壁厚，内侧避让刹车卡钳和悬架跳动空间，这在实车布置中尤其关键；大卡钳、大直径制动盘车型需要核对轮辐背面与卡钳外轮廓的最小间隙，同时考虑轮胎偏滑、泥沙堆积以及拆装胎机操作空间。外形上，黑色涂装轮辋与立体辐条形成层次，中心标志区下沉，轮辐表面采用多面折边，既有利于造型光影，也能在不显著增加重量的情况下提升截面惯性矩。建模过程中轮辋回转体与辐条实体分开构建再合并，便于后期调整偏距 ET、轮辋宽度 J 值和法兰安装面；

　　安装面到轮辋中心线的偏距决定轮距变化和翼子板齐平度，需与悬架硬点共同校核。通风空隙由相邻辐条之间形成，可为制动盘散热提供气流通道，同时减少非簧载质量。对于结构设计人员，该模型可用于轮毂造型评审、干涉检查、轮胎匹配以及改装方案沟通；对选型人员，则可直观核对轮辐形态、中心区域结构和轮辋边界，再结合具体车型轴头、制动包络和轮胎参数完成工程落地。
