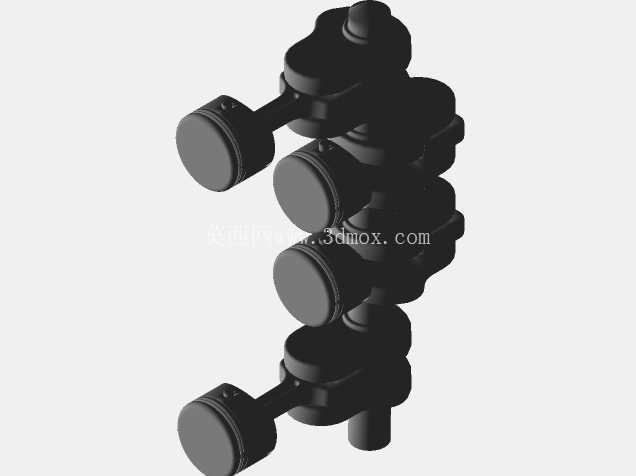

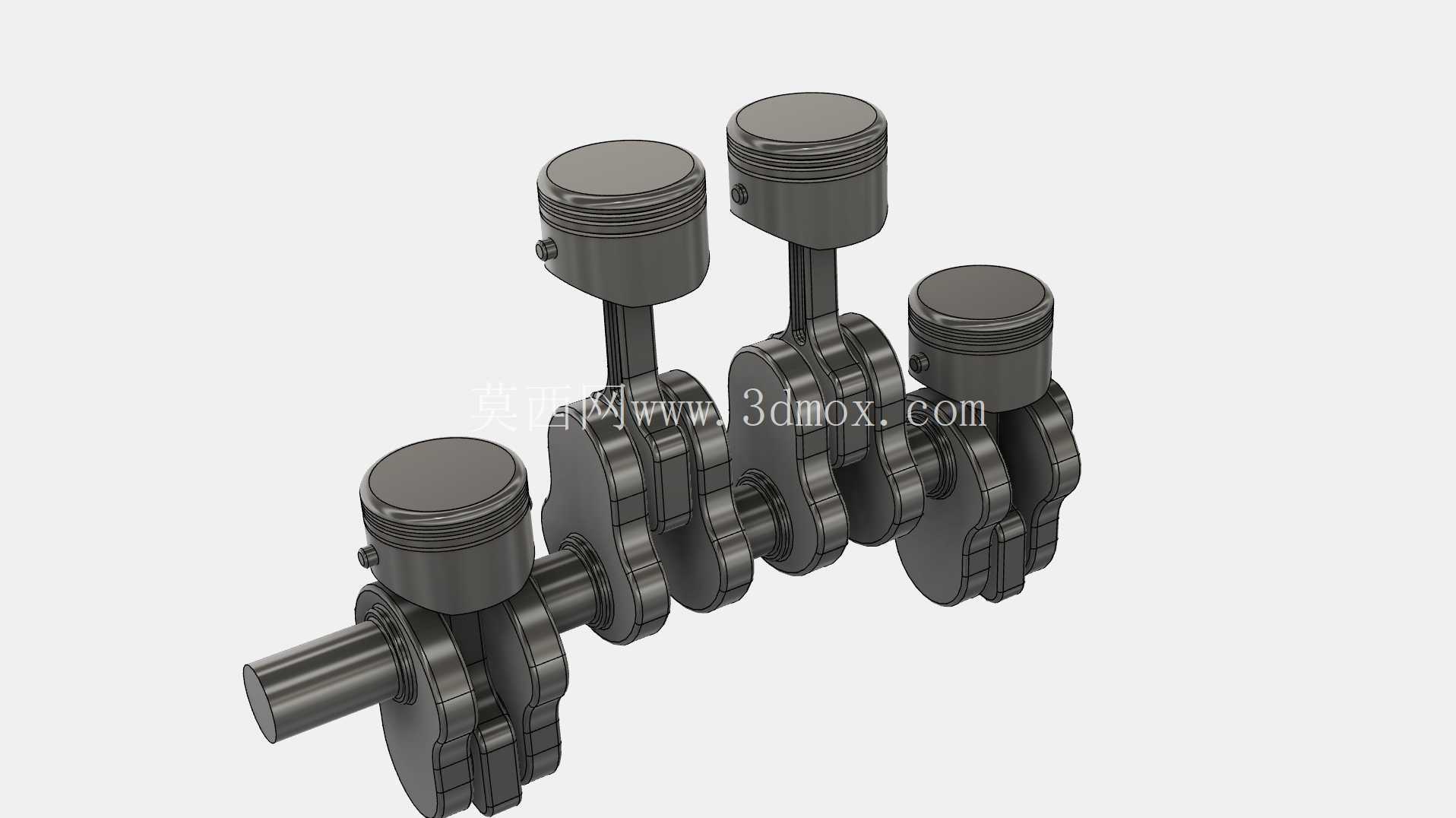

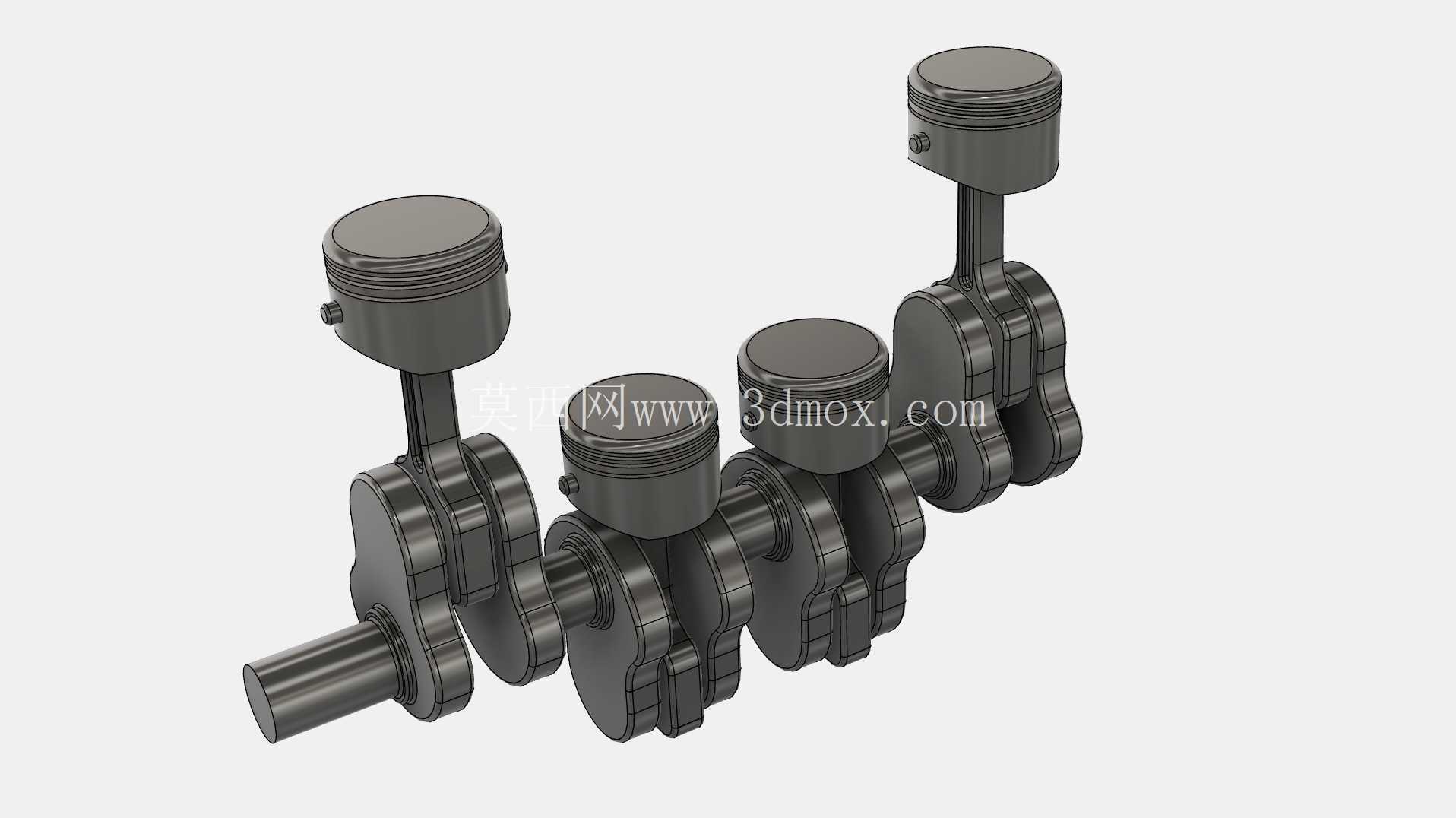

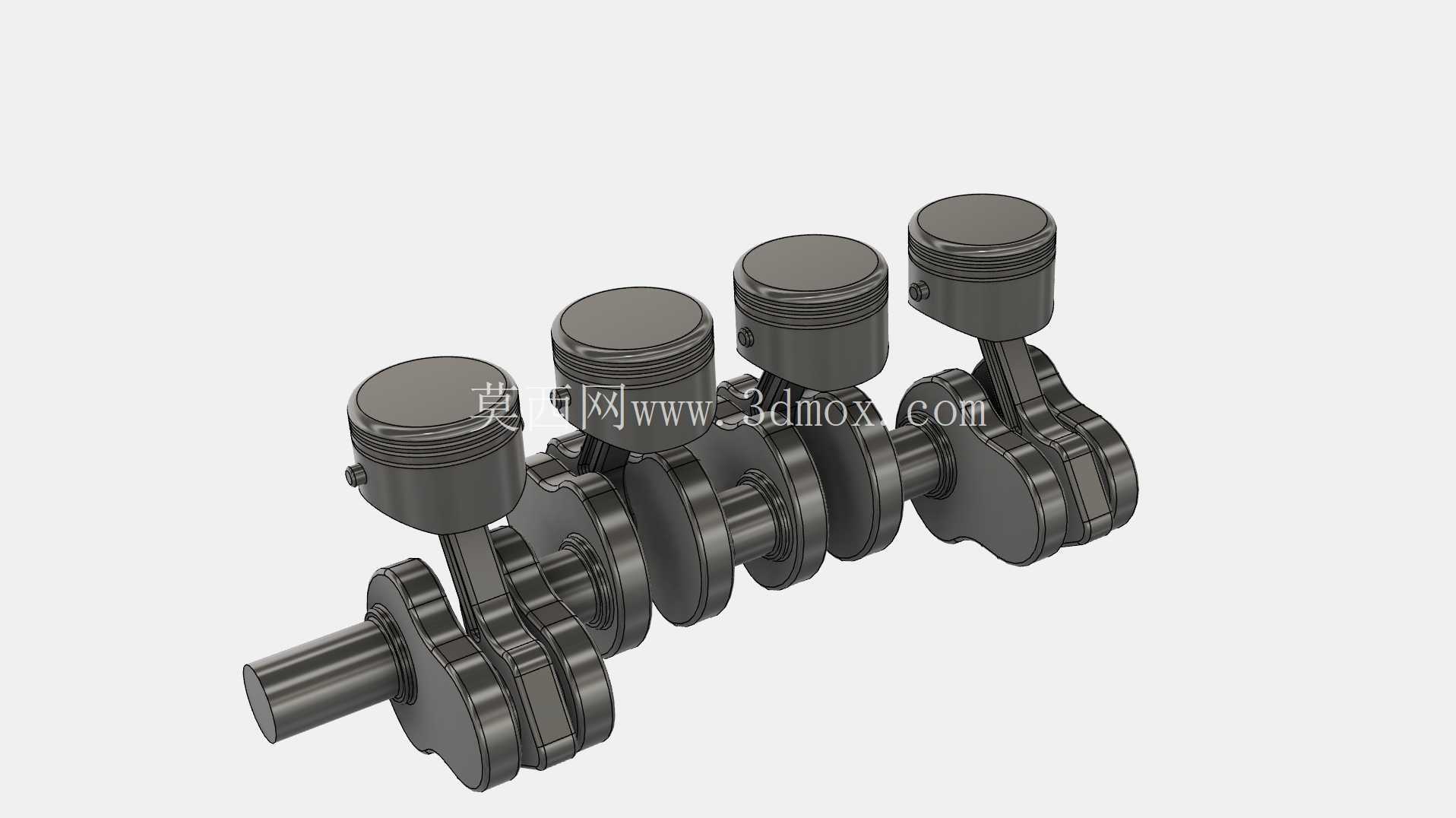

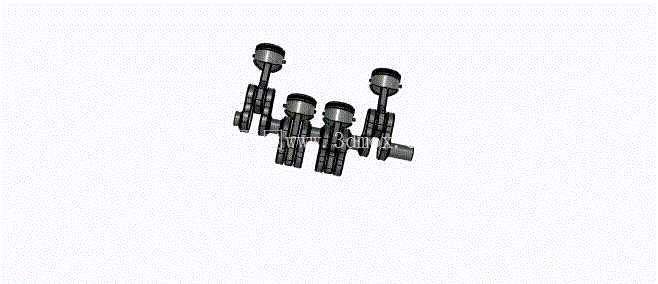

直列四缸发动机活塞曲柄连杆总成

　　这套活塞曲轴组件是往复式内燃机的核心运动转换单元，主要承担将活塞往复直线运动转化为曲轴旋转扭矩输出的核心功能，广泛适配小排量直列四缸车用汽油机、小型通用动力汽油机以及固定式工业动力机组，是动力设备中负责能量形式转换的关键执行结构。从实际工况适配来看，该组件的设计完全围绕往复运动的惯性力平衡、摩擦损耗控制、载荷传递可靠性三个核心工程目标展开，四缸直列的排布方式可以实现一阶往复惯性力的完全自平衡，无需额外加装平衡轴即可满足多数民用动力设备的振动控制要求，大幅降低整机的结构复杂度与后期维护成本。

　　在结构设计逻辑上，活塞部分采用了典型的汽油机活塞结构，顶部设置有适配燃烧室形状的凹陷轮廓，可配合气缸盖形成合理的挤气涡流，提升混合气燃烧效率；活塞环岸位置预留了三道环槽，分别对应两道气环与一道油环的安装位，气环负责密封燃烧室高压燃气，避免燃气下窜至曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧造成积碳与机油损耗。活塞销采用全浮式设计思路，销座位置设置有卡环安装槽，可限制活塞销的轴向窜动，同时保证活塞销在工作温度下可在连杆小头衬套与活塞销座内自由转动，让磨损均匀分布在销的整个圆周表面，延长部件使用寿命。

　　连杆部分采用了工字形截面的杆身设计，这种截面形式可以在满足拉伸、压缩交变载荷强度要求的前提下，尽可能降低连杆自身的往复运动质量，减少运动过程中的惯性载荷，降低曲轴主轴承的受力负荷；连杆大头采用分体式设计，通过连杆螺栓与连杆盖连接，拆分面为平切口结构，适配多数中小功率汽油机的曲轴连杆轴颈尺寸，安装时可通过定位结构保证连杆盖与杆身的装配位置精度，避免错位造成的轴颈偏磨。曲轴部分采用整体式锻造结构，设置有四道连杆轴颈与五道主轴颈，连杆轴颈之间设置有平衡重块，用于平衡曲轴旋转过程中产生的离心力，以及连杆大头部分旋转运动产生的离心载荷，降低主轴承的附加载荷；曲轴前端预留有正时驱动结构、皮带轮的安装位，后端设置有飞轮连接法兰，可将输出扭矩传递给传动系统，同时曲轴内部钻有贯通的润滑油道，可将主轴承道供给的压力机油输送到连杆轴颈位置，为连杆大头轴承提供润滑与冷却。

　　从安装边界尺寸来看，该组件的整体轴向尺寸适配常规70-80mm缸径的直列四缸机体，气缸中心距按照通用小排量发动机的常规设计值设定，可直接适配多数成熟机型的气缸体安装空间，无需对机体的缸孔位置、主轴承座位置进行修改；活塞的行程设计匹配常规民用动力的压缩比要求，活塞在上止点时的顶部余隙高度可满足汽油机9-11的压缩比设计范围，适配常规92号及以上标号汽油的燃烧需求。在实际装配过程中，需要注意活塞的安装方向标记，活塞顶部的避让凹坑需要对应气门的开启位置，避免活塞在上止点时与进排气门发生运动干涉；连杆螺栓需要按照规定的扭矩与转角要求拧紧，保证连杆大头的结合面压力均匀，避免工作过程中出现连杆盖松动、轴颈润滑失效等故障；曲轴主轴承盖需要按照顺序与扭矩要求拧紧，保证曲轴的旋转同轴度，避免曲轴转动过程中出现卡滞、偏磨等问题。

　　从实际应用场景来看，这类组件除了应用在常规乘用车辆的动力系统中，还可适配小型发电机组、园林机械、小型工程机械的动力单元，这类应用场景下动力设备通常需要长时间在恒定转速下运行，对组件的可靠性、磨损寿命有较高要求，该结构的设计充分考虑了长时间定转速运行的润滑需求，曲轴油道的布置可以保证在各个转速区间都能为轴承位置提供足够的压力润滑油，避免边界润滑状态下的异常磨损。同时，四缸结构的动力输出连续性较好，曲轴每旋转180度就有一个气缸做功，动力输出的波动更小，可降低飞轮的设计重量，进一步降低动力单元的整体重量与转动惯量，提升动力响应速度。
