直角等速万向霍布森联轴器结构设计

　　在各类需要空间交错轴传动的机械结构中，直角转向的扭矩传递一直是结构设计里的常见需求，尤其是在传动路径存在90°拐角、同时要求输入输出端保持等速传动的场景下，常规的十字轴万向节往往需要成对使用才能消除转速波动，不仅会占用更多安装空间，也会提升整体结构的复杂程度，而霍布森联轴器正是针对这类场景设计的传动部件。这类联轴器的核心功能是在两轴轴线呈90°垂直交错的布局下，实现稳定的等速扭矩传递，其工作原理依托两个腿上安装孔内的杆件自由转动特性，能够在拐角位置平滑传递动力，不会出现单十字轴万向节传动时的转速周期性波动问题，非常适合对传动同步性有要求、安装空间紧凑的直角传动工位。

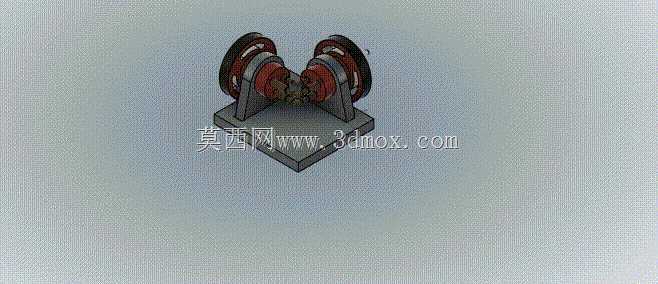

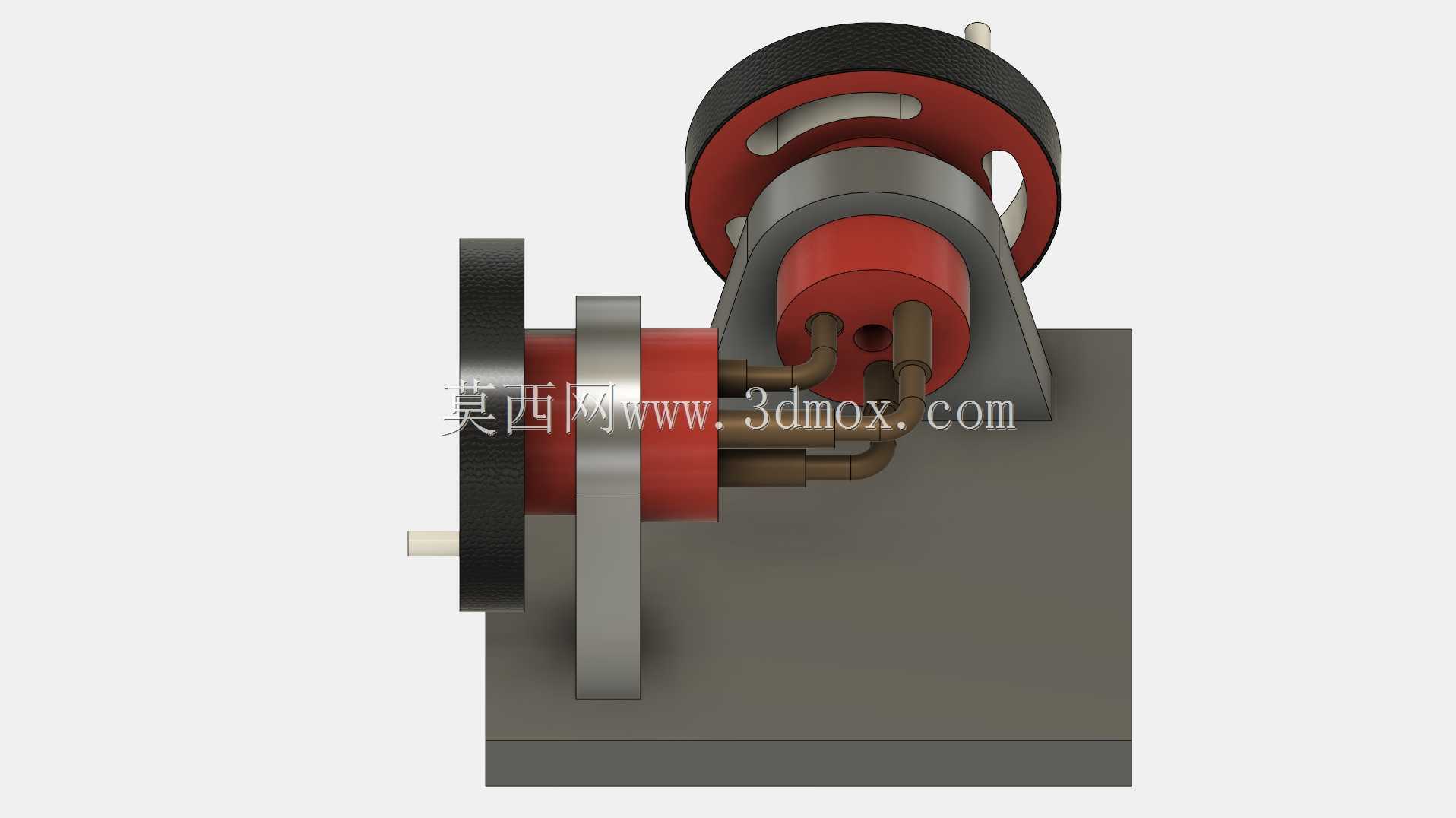

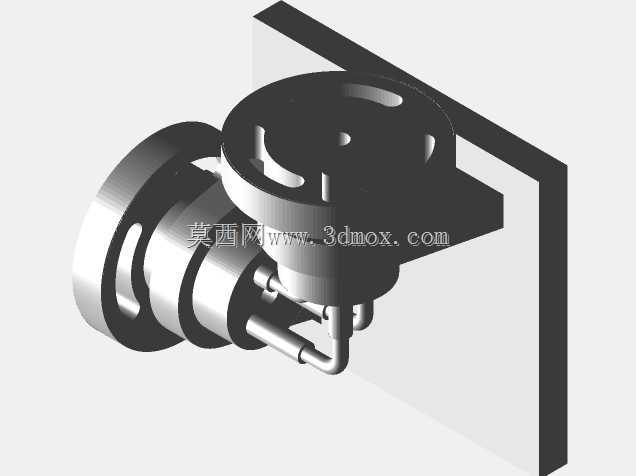

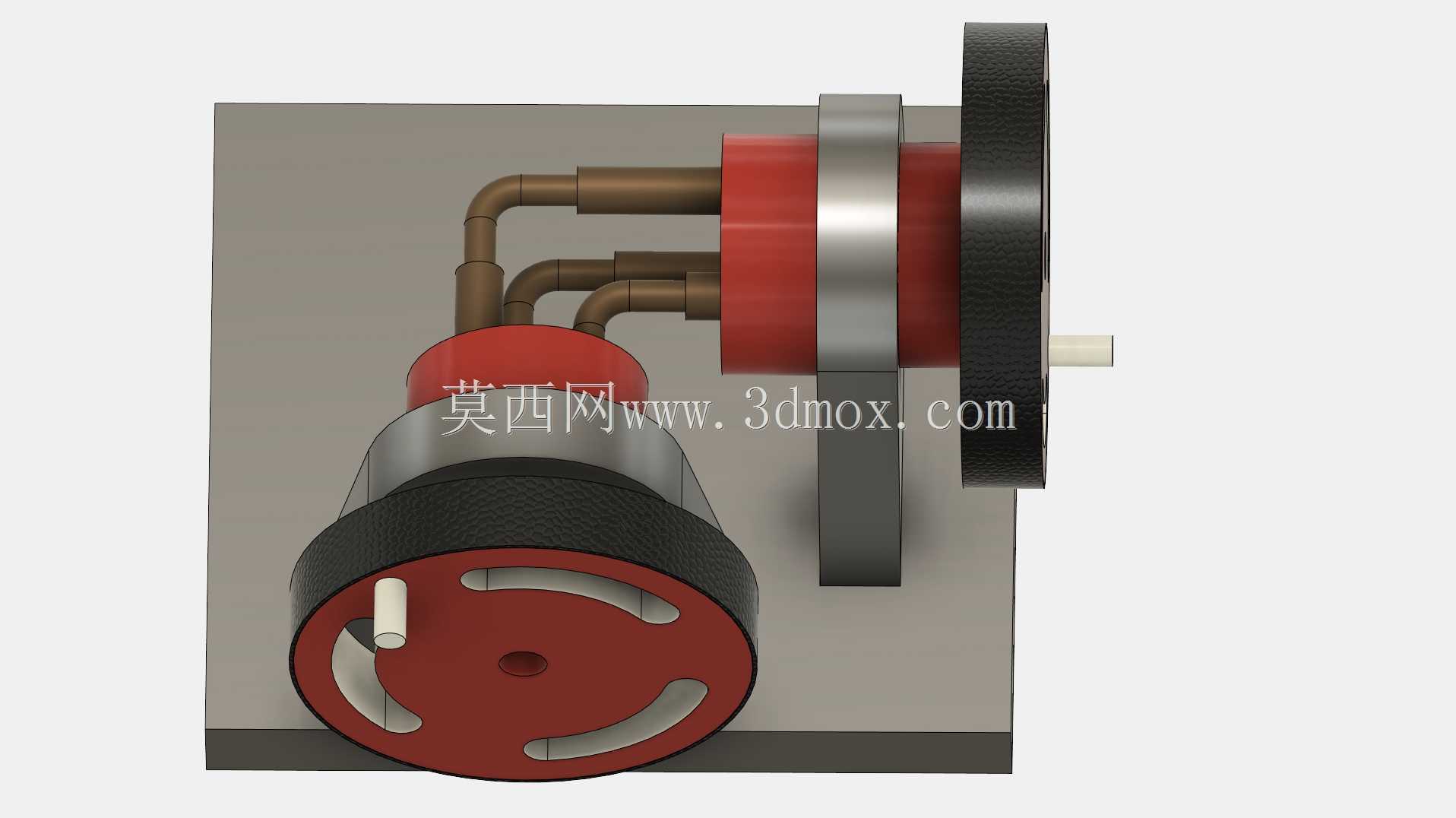

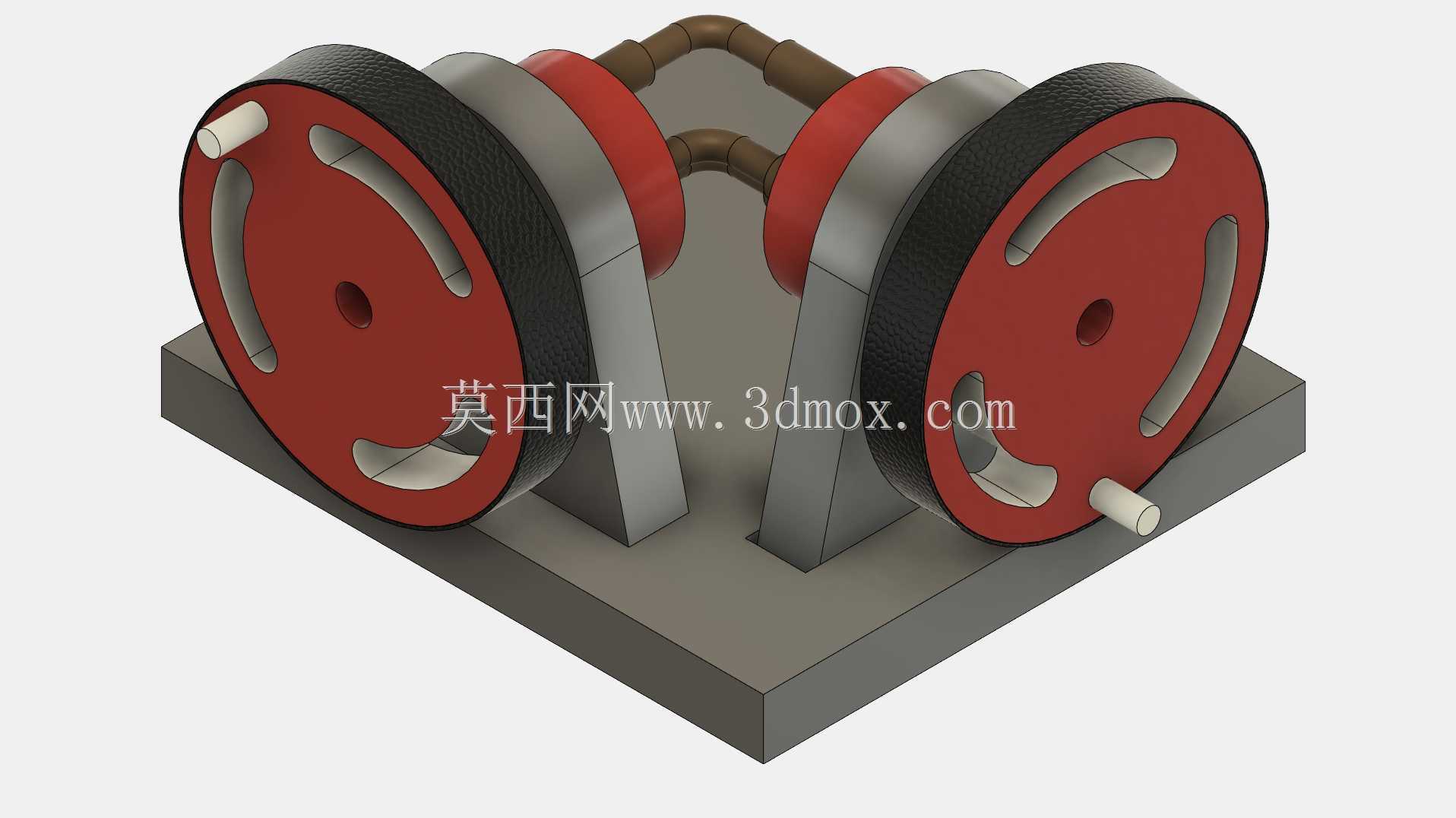

　　从实际应用场景来看，这类传动件常出现在小型实验设备、轻工机械的转角传动位、老式机床的辅助进给传动结构，以及部分需要紧凑布局的手动传动机构中，相比锥齿轮换向结构，霍布森联轴器不需要高精度的齿轮啮合加工，对安装时的轴系对中误差容忍度更高，在低速、小扭矩的传动场景下，装配维护的成本更低，同时运转时的冲击噪音更小。从结构设计思路来看，该联轴器的主体分为两个带安装孔的转动臂、中间的连接支撑结构以及固定底座部分，两个转动臂的轴线呈90°垂直布置，每个臂的安装孔内都设置了可自由转动的销轴结构，动力输入时，一个臂随输入轴转动，通过销轴的相对转动将扭矩传递到垂直方向的另一个臂上，最终带动输出轴同步转动，整个传动过程中，两个销轴的转动自由度补偿了轴系交错带来的运动干涉，保证传动过程连续无卡滞。在外形尺寸与安装边界方面，该模型的整体结构采用卧式安装布局，底部的安装底座设置了平直的安装贴合面，可直接通过螺栓固定在设备的安装基板上，输入轴与输出轴的伸出端都预留了标准的轴径配合段，方便与外部传动杆件进行连接；整体径向尺寸控制紧凑，转动部分的最大回转半径不会超出底座的安装投影范围过多，在设计安装位时，只需要预留出转动臂的回转空间，不需要额外设置过大的避让区域，同时两个轴端的中心高保持一致，在布局传动链路时可以直接对齐相邻传动件的轴系高度，减少额外的调整垫块设计。

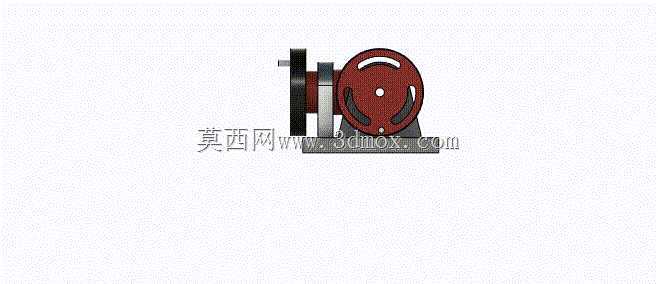

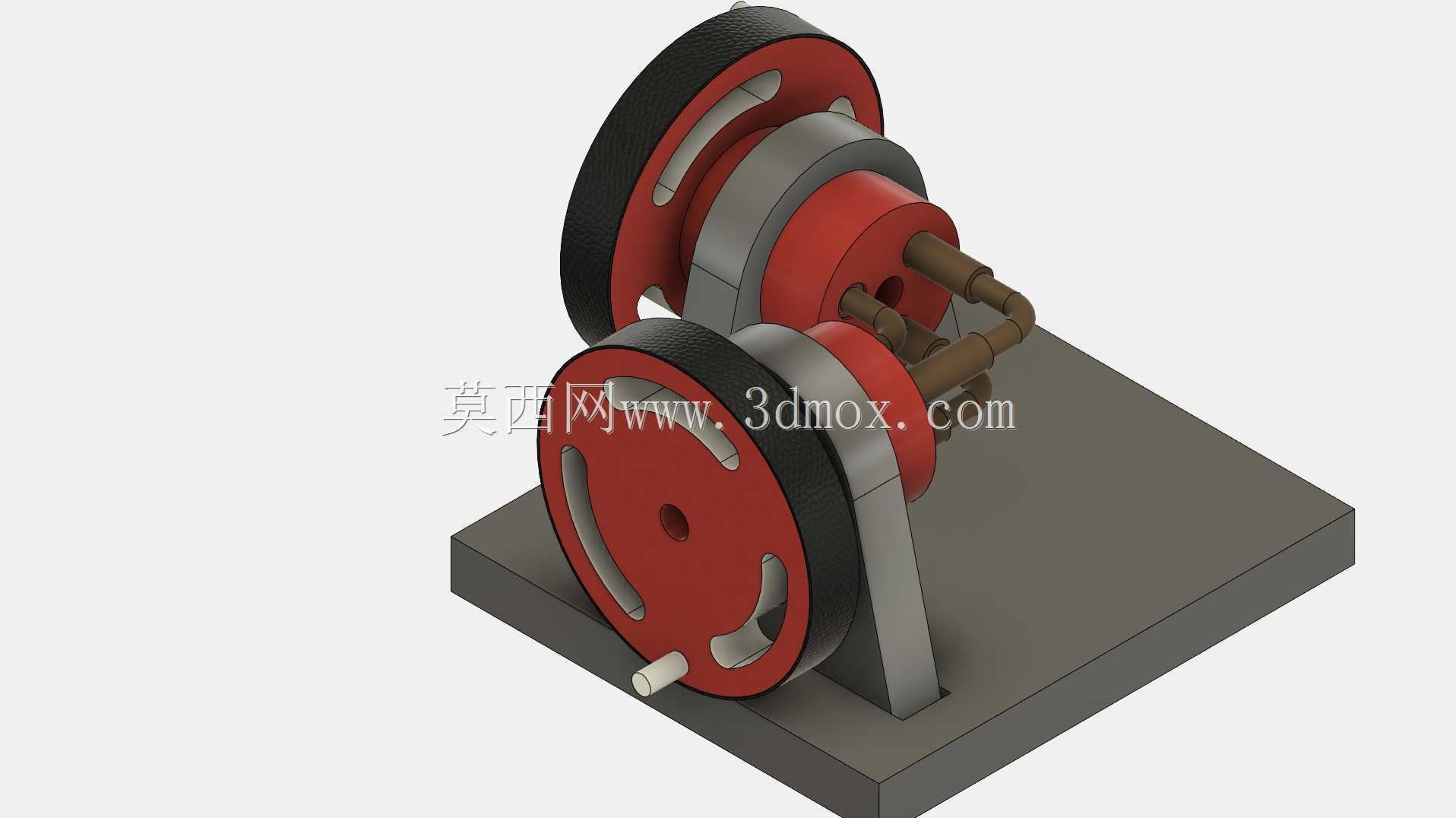

　　在细节结构上，转动臂的轮盘部分做了镂空减重设计，既降低了转动件自身的惯量，减少传动启停时的冲击，也方便日常观察内部销轴的运转状态，支撑部分的轴承位采用了台阶式定位结构，能够对转动臂进行轴向限位，避免运转过程中出现轴向窜动，保证传动间隙控制在合理范围内。对于结构设计从业者来说，这类联轴器的建模过程需要重点关注两个转动臂的轴线垂直度公差，以及销轴安装孔的同轴度要求，如果轴线垂直度偏差过大，会导致传动过程中出现卡滞甚至别死的问题，而销轴孔的同轴度误差则会增大传动间隙，降低传动精度；在进行三维建模时，需要先确定两轴的交错中心位置，以此为基准搭建两个垂直的转动轴系，再依次完成转动臂、销轴、支撑座、底座的结构绘制，同时要预留出转动件之间的装配间隙，避免干涉。

　　在设备选型适配时，需要根据实际传递的扭矩大小调整转动臂的厚度以及销轴的直径，小扭矩场景下可以采用工程塑料材质降低成本，大扭矩场景则需要选用合金钢材质并做调质处理，同时要根据设备的实际安装空间调整底座的安装孔位间距，保证可以直接适配现有设备的安装基板，不需要额外做转接结构。相比其他直角传动结构，霍布森联轴器的结构组成更简单，零件数量少，不需要复杂的加工工艺就可以实现制作，在低速手动传动、小型自动化设备的辅助传动场景下有着很高的实用性，其等速传动的特性也避免了输出端转速波动带来的传动不平稳问题，能够适配很多对传动平稳性有一定要求、但布局空间受限的转角传动工位。
