车载高音扬声器方形安装法兰结构

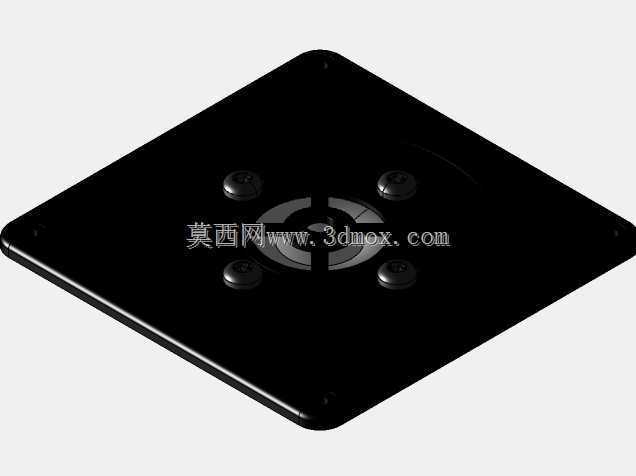

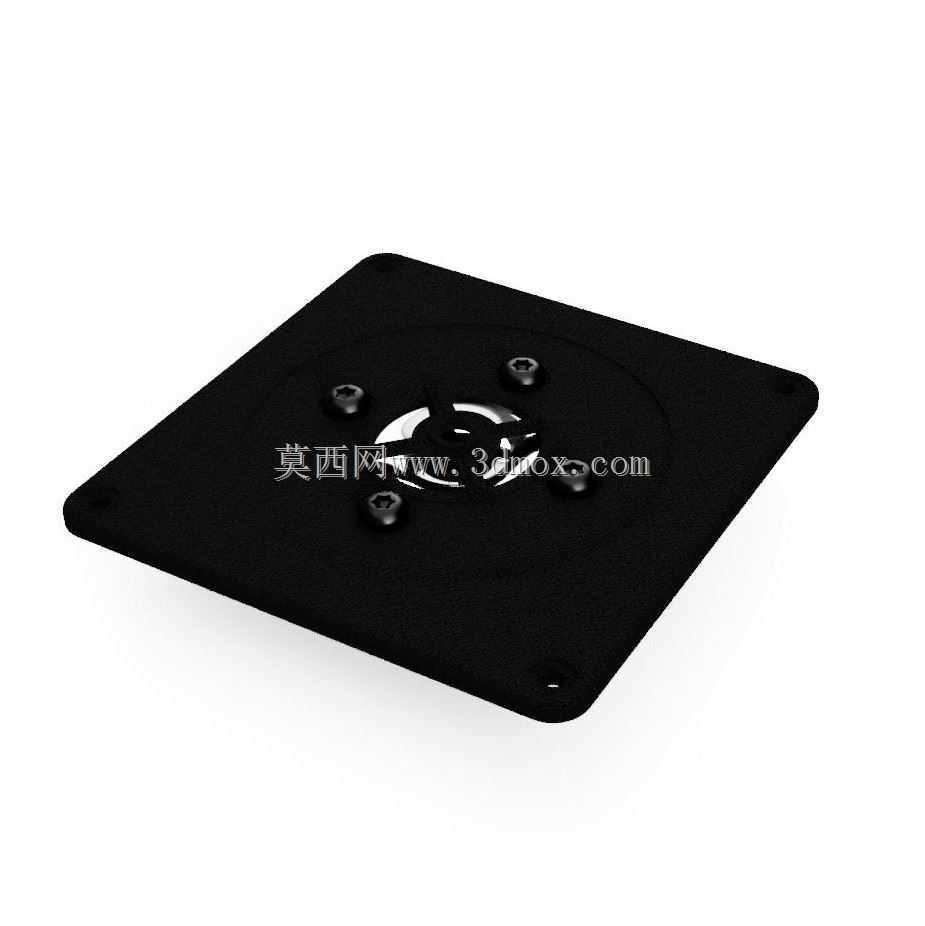

　　这套高音单元的结构建模围绕车载音响改装里最常见的安装痛点展开，核心是一块方形薄安装基板配合中央高音头固定位，基板四角预留沉头安装孔，边缘做了小倒角处理，避免装车时钣金或内饰板边缘割手，也能让基板贴紧安装面时不会因边角应力翘起。中央区域的环形定位槽是整个结构的配合基准，槽位公差按照车载扬声器常规配合间隙设定，高音单元装入后不会出现径向窜动，四个周向均布的紧固点位对应单元本体的安装螺孔，锁付后单元发声面与基板平面保持垂直，不会因安装偏斜导致高频指向性偏移。

　　从实际装车场景来看，这类方形法兰高音多用于老款车型门板高音位、A柱倒模安装或者后台板嵌入式固定，方形基板相比圆形法兰的优势在于贴附内饰曲面时定位更稳，不需要额外做防转定位结构，改装师傅打胶或者螺丝固定时都更容易找正。基板厚度控制在2mm左右，既保证手持安装时不会轻易弯折，也不会过多占用门板内部的预留空间，四角安装孔的孔位间距参照主流车载高音通用安装尺寸设定，兼容大部分同规格高音单元的替换安装，不需要在车内饰板上重新扩孔。

　　建模过程中优先还原了装配逻辑：先完成中央高音头的外形轮廓，再反向推导安装法兰的定位槽尺寸，槽深刚好卡住单元外壳的定位台阶，单元装入后发声面高出法兰平面1.5mm，避免法兰边缘遮挡高频声波的扩散角度。四个紧固螺丝采用沉头设计，锁付后螺丝顶面不高出法兰表面，后续贴隔音棉或者包覆内饰革时不会出现凸起顶料的问题。法兰板的四个边角做了R3圆角，既减少应力集中，也适配内饰倒模时的石膏/原子灰包覆工艺，圆角处覆层不容易出现开裂。

　　结构设计上没有多余的凸起特征，法兰背面完全平整，可以直接贴附在车门钣金或者木质垫圈上，配合双面泡棉胶就能实现初步密封，减少喇叭背后的声短路。中央环形槽周边预留了0.8mm的走线间隙，高音单元的焊接引线可以从槽侧的缺口引出，不会被法兰压破绝缘层。整套结构所有特征都面向实际装配，没有为了外观添加无意义的造型，不管是做3D打印替换安装板，还是开模做量产改装配件，都可以直接参照这个结构做尺寸微调，适配不同车型的安装位边界。
