摩托车发动机燃油喷射器精密结构

　　在小排量动力总成的燃油供给环节里，喷油器承担着将加压燃油按工况需求雾化并送入进气道或燃烧室的核心任务，这套三维结构围绕摩托车单缸及小排量多缸机型的布置空间展开，还原了喷射阀从电气接插端到燃油入口、喷嘴端的完整几何关系。

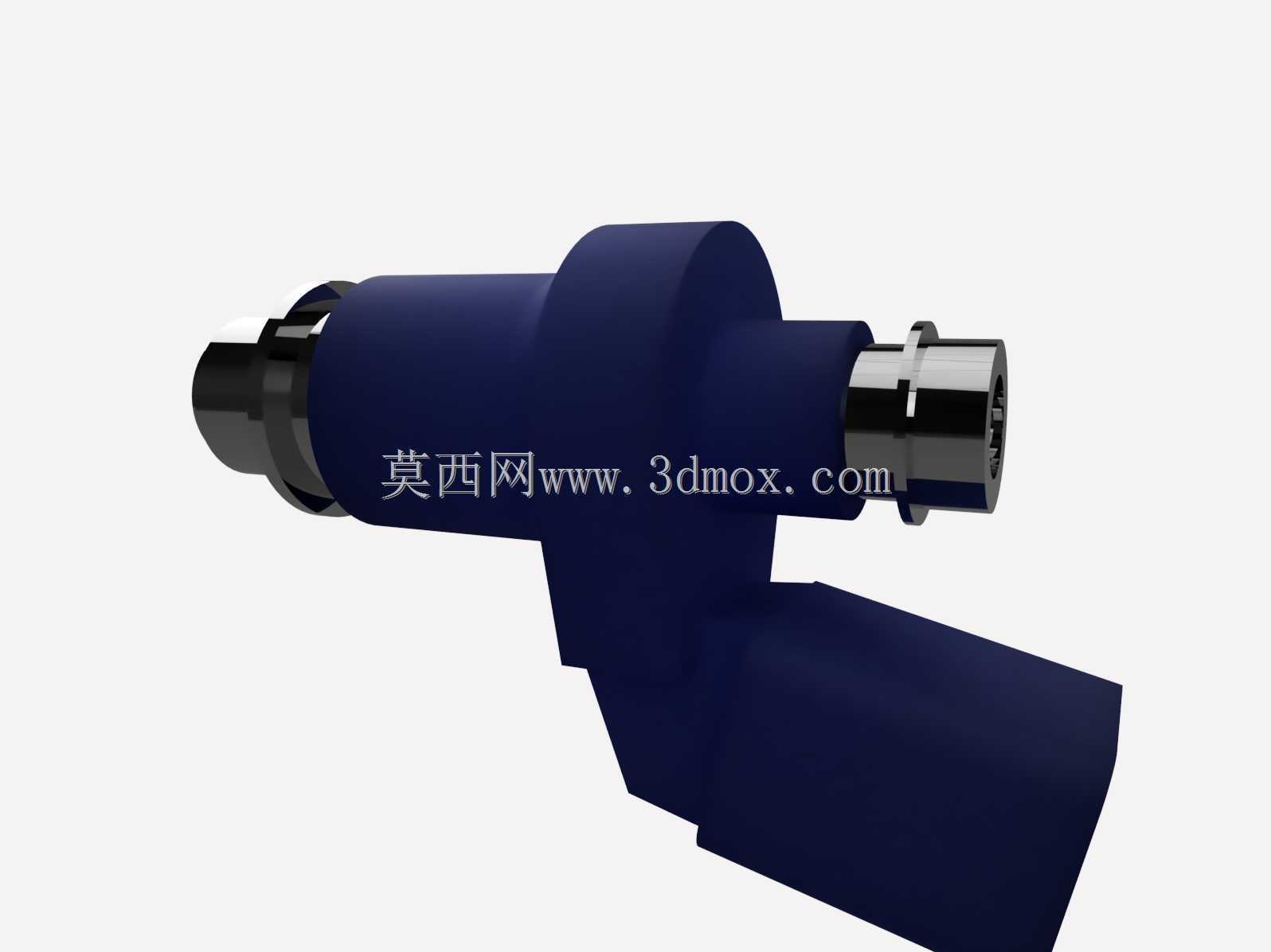

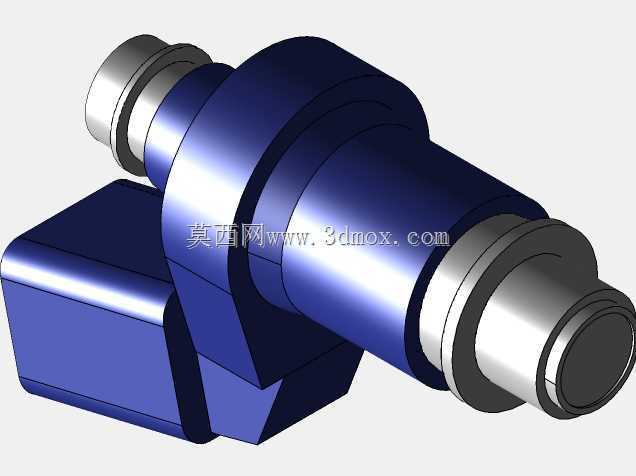

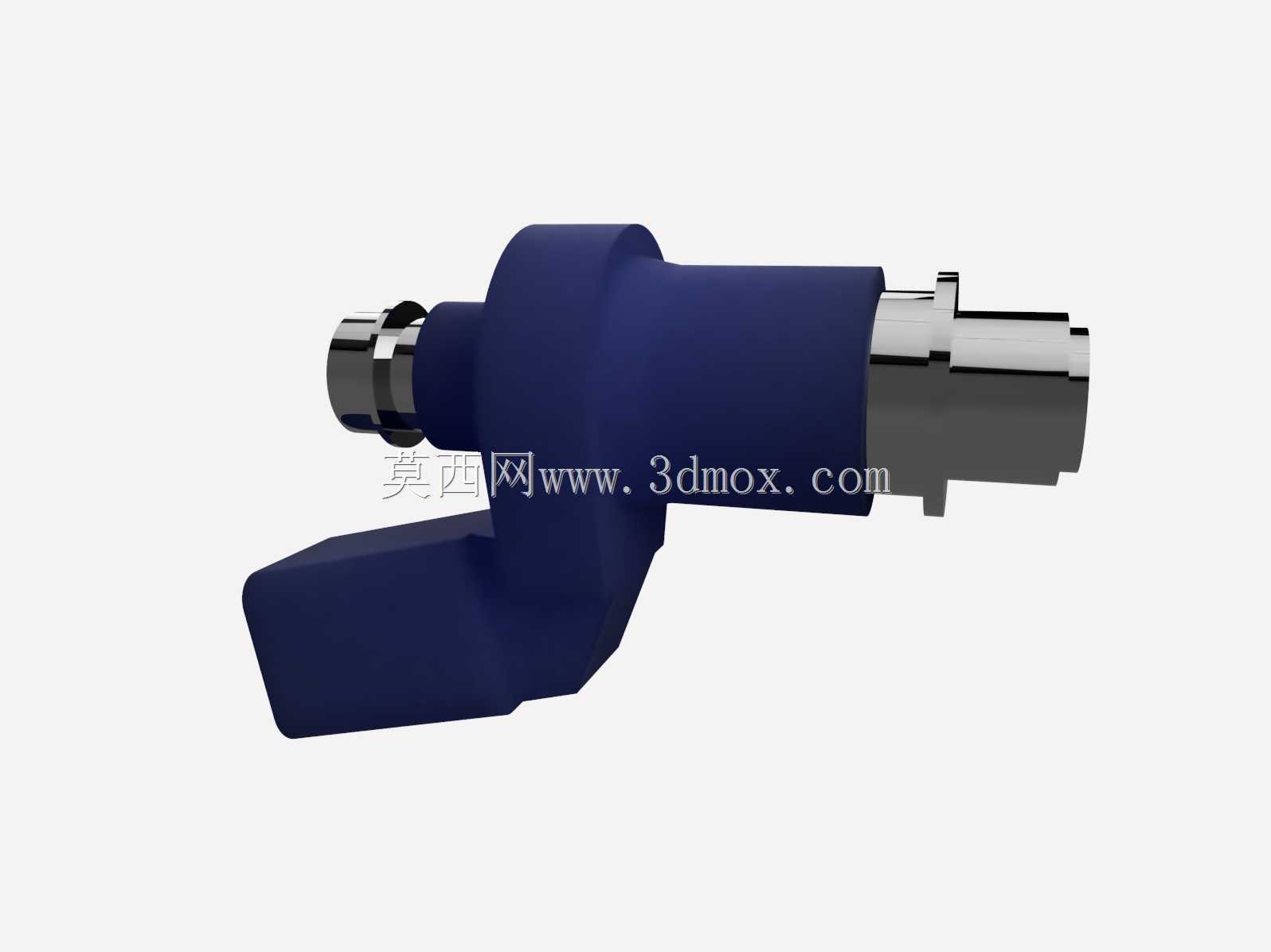

　　从实际装车边界来看，喷油器整体呈弯折式紧凑布局，这种构型并非随意造型，而是为了顺应摩托车发动机缸头周边狭窄的走线与管路空间。燃油入口端设置金属快接接口，配合密封环面与燃油导轨或输油软管对接，接口外径、插入深度以及卡接槽位都按照常见小流量喷油器的装配习惯建模，保证在虚拟装配中能够模拟软管插拔、卡箍锁紧的干涉检查。喷嘴端则延伸出金属喷头壳体，端部保留雾化喷孔的安装基准面，对应进气歧管或缸盖喷射孔的压入位置，周边的O型圈槽用于隔绝燃油泄漏并隔离振动。

　　中部主体为电磁阀驱动壳体，内部对应电磁线圈、衔铁、针阀与复位弹簧的运动空间。外形上的加粗圆柱段并非单纯包裹，而是为线圈绕组、磁轭结构提供足够的径向尺寸，同时控制整体重量；弯折段下方延伸出的电气插接壳体采用楔形收口，用于容纳接线端子并与整车线束插头对插，插接面的倒角与导向斜面方便盲装操作，也能在振动环境下降低松脱风险。建模时将接插件端口方向、燃油接口方向与喷嘴轴线三者的空间夹角明确表达，这一点在发动机总布置中尤为关键——它直接决定喷油器能否避开缸盖螺栓、散热筋、节气门体以及车架横梁。

　　功能特性方面，该结构体现了典型轴针式喷油器的设计思路：电磁线圈通电后产生磁吸力，驱动衔铁带动针阀离开阀座，高压燃油从喷孔雾化喷出；断电后弹簧推动针阀关闭，切断燃油。三维外形虽然侧重外部装配关系，但各段直径比例、长度阶梯和密封位置都为内部运动件预留了合理包络，便于工程师在此基础上细化流道、磁路和弹簧腔结构。

　　安装尺寸上，喷嘴轴线与进气道方向需要保持设定角度，以利用进气气流促进油雾破碎和均匀混合；喷油器总长度受缸头到燃油轨之间距离限制，弯折主体则让电气接头朝向车架外侧，方便生产线下线时插接线束。模型表面对金属接头、深色阀体和塑料接插件的材质分区清晰，可用于渲染展示、装配培训、维修拆装演示以及摩托车动力系统的数字化布局校核。在结构设计评审中，还可借助该模型检查喷油器与进气歧管、燃油管、线束插件之间的最小间隙，评估热辐射区域内的安装安全距离，并为后续夹具设计和维修工具操作空间提供依据。
