等离子切割成型工业安装支座结构

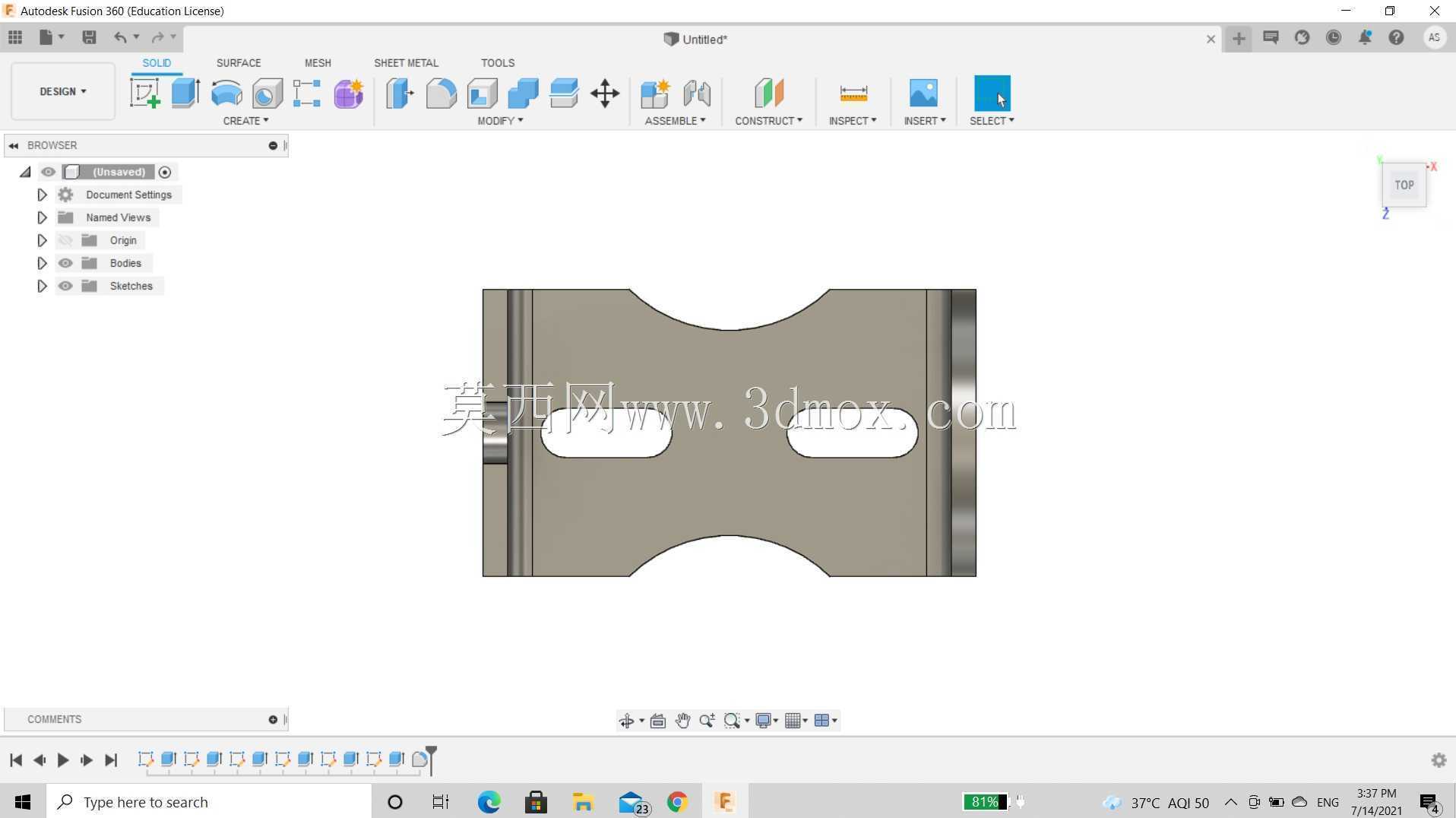

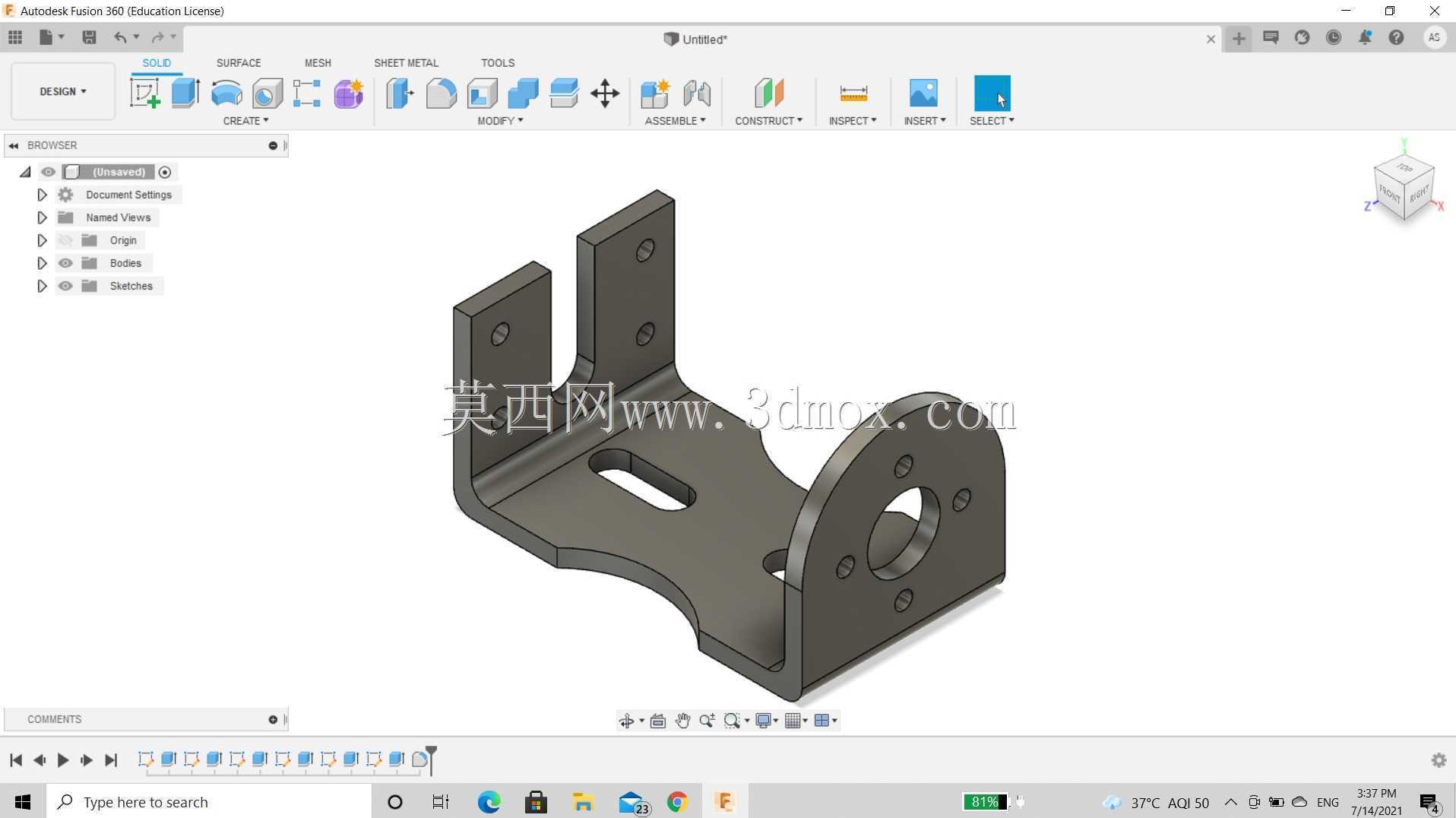

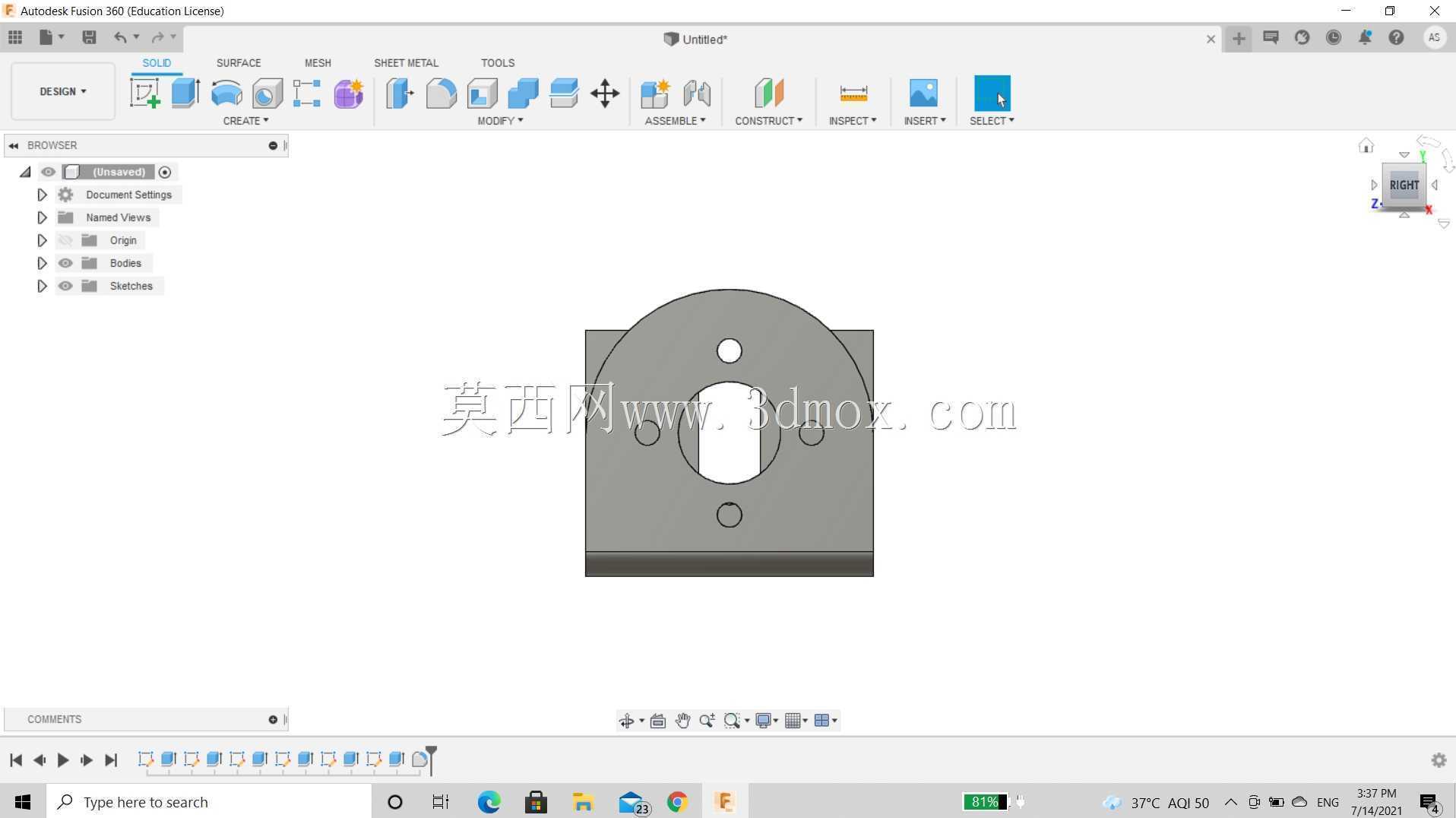

　　这款钣金支座的结构逻辑围绕现场快装与多工位适配展开，底板开设的长圆形腰型孔预留了横向调节余量，装配时无需在机架上提前加工高精度定位孔，可先将支座整体对位后再锁紧固定，抵消机架焊接、型材拼接带来的孔位累计偏差，在自动化产线辅机支架、小型设备侧边安装座、工装夹具转接底座场景中都能直接套用。两侧向上折弯的立板对称布置安装孔，可作为立式元件的夹持或挂装位，端部带半圆轮廓的立板中心加工大尺寸通孔，圆周均布小孔，既可以穿装转轴作为简易铰接支点，也能对接圆形法兰端盖，周边小孔用于锁附紧固件，避免单一连接点受力出现偏转。

　　从制造落地角度看，整个零件采用等厚金属板材加工，所有外轮廓、开孔都可通过等离子切割一次性完成落料，无需额外铣削外形，仅需后续两道折弯工序即可成型，下料时板材排布紧凑，材料利用率高，小批量试制不用开冲压模具，特别适合非标设备的定制化配套。折弯圆角处预留了合理的折弯内R，避免冷作折弯时板材外侧出现拉伸裂纹，各孔位距离折弯边留出足够边距，防止折弯过程中孔位受拉扯变形。

　　安装边界上，底板为主要承载面，贴合机架安装面后可通过腰孔调整固定位置，两侧立板的孔位朝向垂直于底板，侧向挂载时载荷可顺着折弯立板直接传递到底板，不会在板材接缝处形成额外弯矩；端部半圆立板的轴向与底板长度方向一致，穿装轴类零件时，径向载荷可分散到底板与两侧折弯边构成的槽型腔体上，整体刚性远高于单片平板支架。设计过程中各开孔尺寸、折弯高度、立板间距都保留参数化调整空间，可根据待安装元件的外径、安装孔距快速修改轮廓，切割路径无复杂狭小转角，等离子割炬运行时无需频繁变速转角，切口质量稳定，后续仅需简单去除割渣即可进入折弯、装配工序，适配车间常规钣金加工的全流程工艺要求。
