环形肋片式散热构件热流仿真结构

　　该散热构件采用同轴环形叠片构型，整体为中空圆柱基体外侧均布平行环状散热肋的结构，中心通孔为介质流通或发热元件装配通道，外圆周向肋片沿轴向等距排布，形成连续扩展散热面，这类结构常配套在减压阀、流体控制阀的高温工况段，当阀内节流后介质温度升高、或阀杆配合面因持续摩擦蓄积热量时，套设在阀体外缘的该散热件可通过肋片扩大与环境空气的接触面积，把阀体传导来的热量快速散逸到周围空气中，避免阀内密封件长期处于超温环境出现老化失效，也能防止阀腔内部件因热膨胀量超标出现卡滞、配合间隙异常的问题。

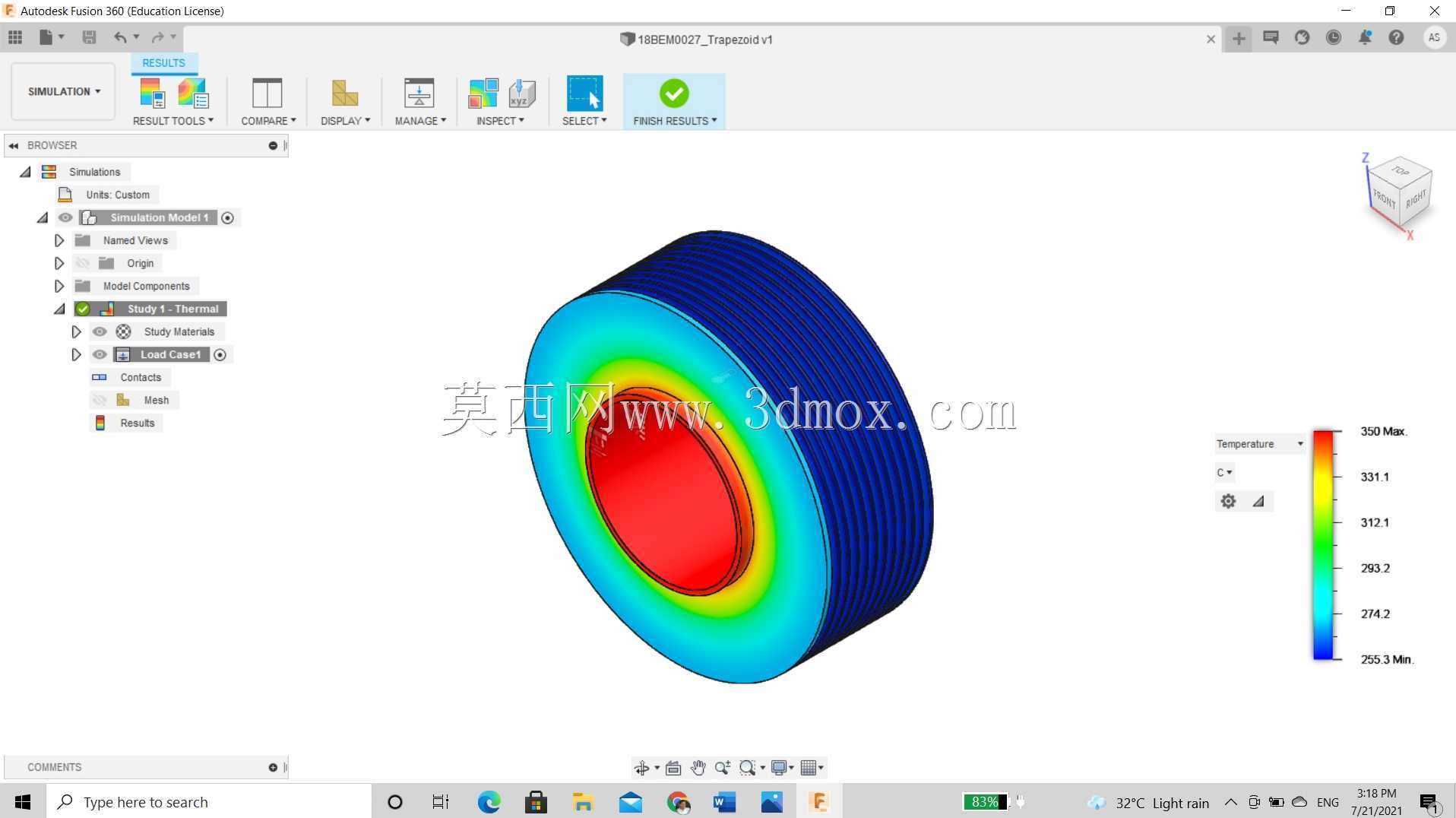

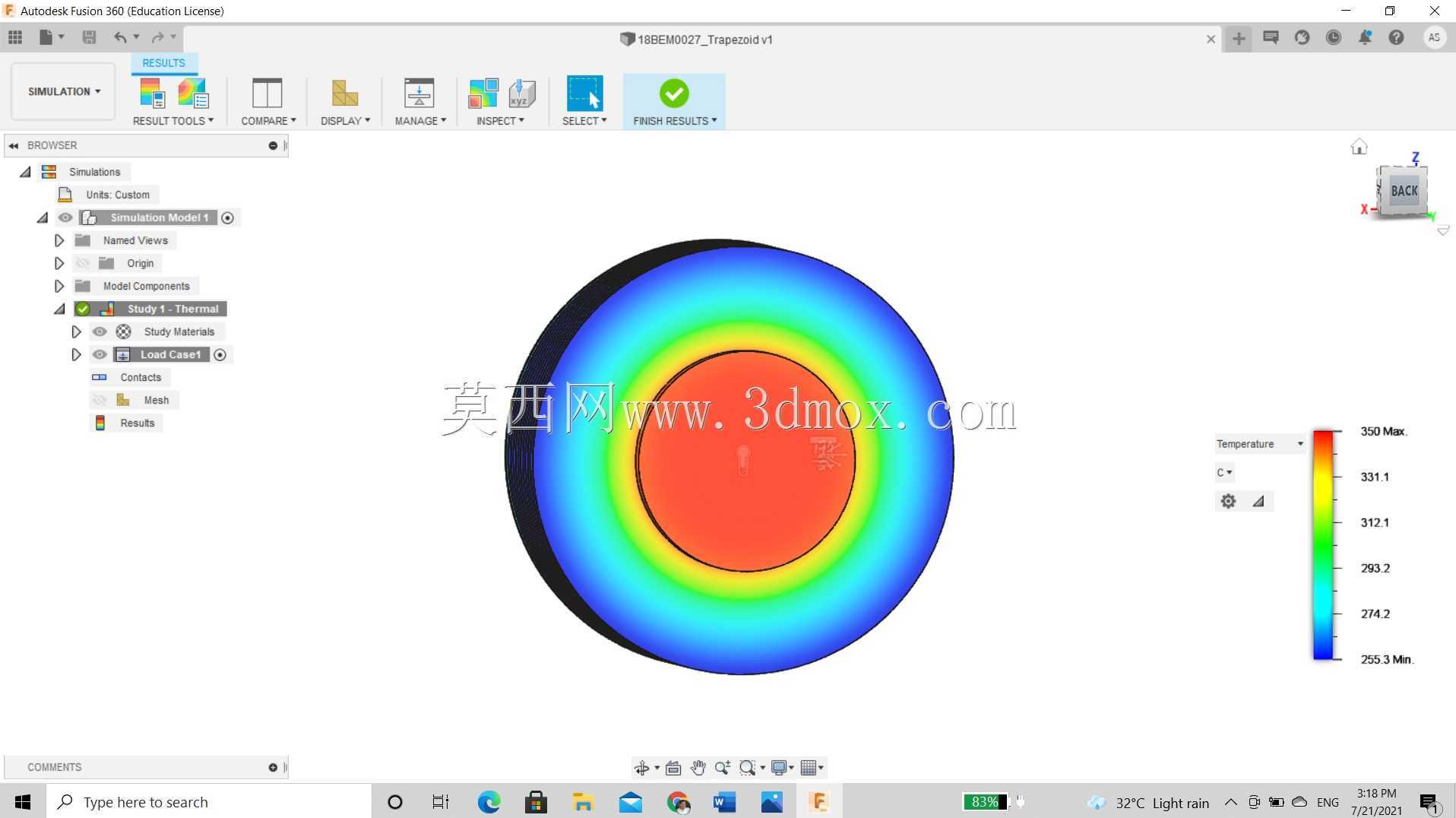

　　从热仿真呈现的温度场分布可以看到，构件内圈紧邻发热源的区域温度最高，沿径向向外穿过基体、再延伸到每一片环形肋的外缘，温度呈梯度逐步降低，色彩从内圈的高温红区依次过渡到黄、绿、蓝的低温区，直观呈现了热量从中心热源向外周环境传导、对流散热的完整路径，也能直接观测到每一片肋片的温度衰减幅度，验证肋片间距、肋高参数的合理性。设计过程中首先要匹配安装边界：中心通孔的内径需要和待配套阀体的安装段外径形成过渡配合，保证两者接触紧密，降低接触热阻，避免装配面存在气隙阻碍热量传导；构件的总轴向长度不能超出阀体周边的管路安装预留空间，外圆最大直径要和相邻管路、安装支架保留足够安全间隙，防止运维拆装时发生干涉。

　　肋片的参数选取需要平衡散热效率与结构工艺性：肋片间距如果过小，长期运行后空气中的粉尘、油雾堆积在肋片缝隙里会堵塞流道，减弱自然对流的换热效果；肋片间距过大则相同轴向长度内可布置的肋片数量减少，总散热面积不足，无法把阀体工作温度控制在密封件允许的耐温区间内。肋片的厚度也要兼顾导热能力与加工成型难度，过薄的肋片虽然能在同等体积下获得更大散热面积，但刚性不足，在装配、运输过程中容易磕碰变形，贴合在阀体上的安装端面需要保证足够的平面度，装配时可在配合面填充导热衬层，进一步消除微观接触面的空隙，提升热传导效率。

　　这类环形散热结构除了应用在减压阀类阀门产品上，也可适配在小型发热传动部件、电机端盖等需要被动散热的工位，依靠自然对流即可完成散热，不需要额外配置风冷管路或者驱动部件，运行过程无额外功耗、无运动易损件，长期使用几乎不需要维护。通过热流仿真可以在开模加工前就预判不同工况下的构件温度分布，调整肋片数量、肋高、基体壁厚的参数组合，不用反复制作物理样机开展温升测试，就能让散热能力刚好匹配部件的热负荷需求，既避免散热冗余造成的材料浪费、构件体积过大，也不会因为散热面积不足导致部件工作温度超标。
