阶梯铰接式机械支座零件结构

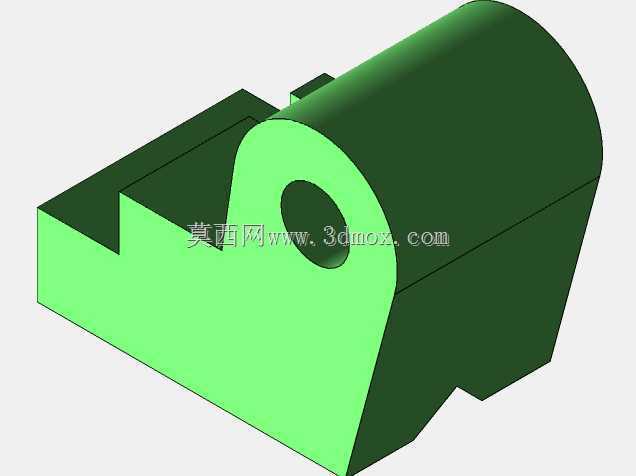

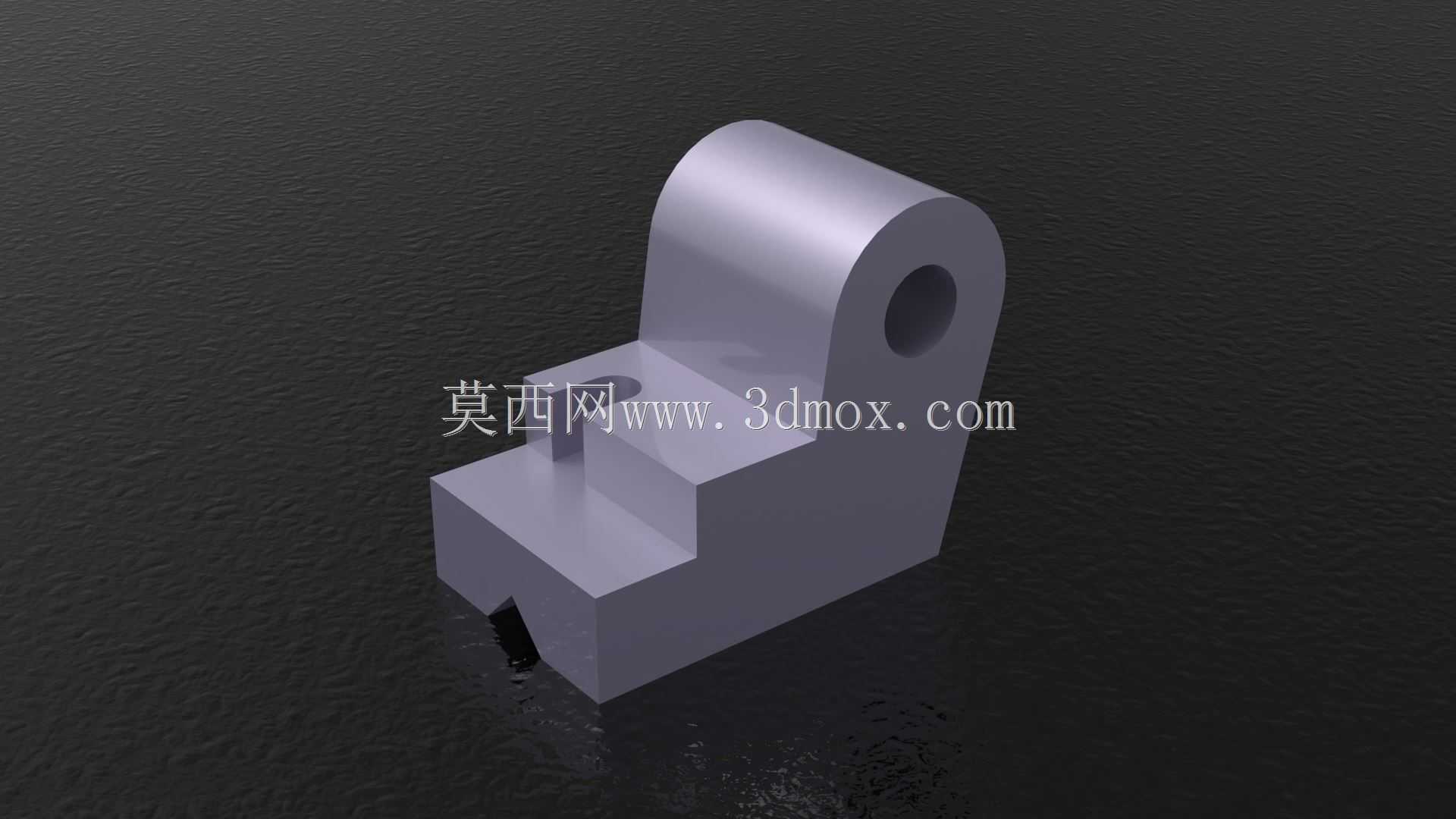

　　该零件属于小型设备里常用的铰接支撑类构件，整体采用下部阶梯块状基座加上部带同轴通孔的半圆柱铰接耳的组合结构，在轻工输送线、小型工装夹具、台式实验设备的摆杆联动机构中十分常见，下部阶梯结构承担整机安装定位与载荷承载的作用，上部铰接耳则为配套摆臂、连杆提供回转铰接点位，让相连构件可绕孔轴完成设定角度内的摆动动作。

　　从结构布局来看，下部基座做了两级阶梯退让设计，低位台阶可嵌入设备安装台面的预设限位槽内，无需额外加装定位销即可完成初定位，高位台阶侧面预留的竖直凸台可嵌入配套联动构件的导向槽，约束铰接点的侧向窜动；基座底部开设的窄槽可卡在安装台面的定位筋上，进一步抵消构件受摆动力矩时产生的周向转动趋势，安装时仅需在基座对应沉孔位置拧入紧固螺栓，即可完成构件的完全固定，安装边界紧凑，不需要额外预留过大的操作空间。上部铰接耳的通孔为标准回转配合孔，孔壁预留了适合衬套压装的公差余量，实际装配时可压入铜质或工程塑料衬套，避免铰接轴反复转动直接磨损零件本体，衬套磨损后仅需更换衬套即可恢复配合精度，大幅降低设备后期维护成本。

　　设计过程中首先根据相连摆臂的最大摆角确定铰接耳的圆弧半径，保证摆臂摆动全程不会和耳片边缘发生运动干涉；再依据铰接孔所受的径向剪切载荷核算耳片的厚度，避免长期受载出现耳片变形开裂；下部阶梯的高度差则匹配安装台面的槽深，保证零件装配后铰接孔的中心高和整套联动机构的回转中心高度完全对齐，消除连杆运动过程中的别劲、卡滞问题。基座的各个棱边均做了小尺寸倒角处理，既去除加工过程中产生的锐边毛刺，也避免装配时刮伤操作人员或相邻零件表面。整个构件结构简洁，受力路径清晰，载荷从铰接孔通过耳片传递到下部阶梯基座，再均匀分散到安装台面上，没有明显的应力集中薄弱区域，适合作为机械基础练习构件，帮助建模从业者掌握拉伸凸台、切除、圆角、打孔等常用特征的建模逻辑，也能直观理解铰接支撑类零件的工程设计思路。
