偏心传动曲柄轴结构造型设计

　　该曲柄轴属于小型往复动力转换机构中的核心回转零件，整体采用阶梯轴搭配偏心配重盘的组合构型，在微型空压机、小型活塞泵、便携动力单元以及实验教学用曲柄滑块机构中十分常见。零件的功能逻辑十分明确：两端同轴的轴颈分别承担支承与动力输入输出作用，中段偏离主回转中心的偏心轴段用于安装连杆大头，主轴旋转时，偏心段带动连杆做平面复合运动，将旋转扭矩转化为活塞或者滑块的直线往复行程。

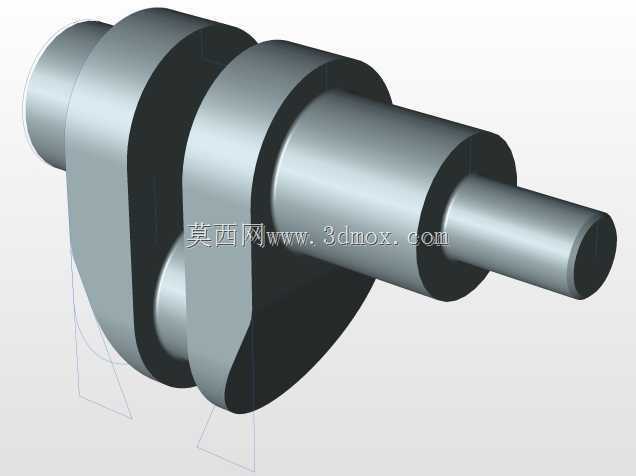

　　从结构布局来看，轴体沿轴向依次布置输入侧支承轴颈、第一配重盘、偏心曲柄销段、第二配重盘、输出侧支承轴颈以及末端细轴段。两侧配重盘并非单纯的圆形法兰，其轮廓在偏心销对侧做了延展加厚处理，回转过程中可抵消偏心销、连杆大头往复运动产生的大部分惯性力，降低整机振动量级，避免轴承座承受额外的交变冲击载荷。配重盘与轴颈交接处均设置了圆角过渡，规避轴肩位置应力集中，在长期承受交变弯扭载荷的工况下，可大幅降低疲劳断裂风险。

　　建模过程中优先以主回转轴线为基准搭建各段同轴轴颈，再偏移基准轴线创建偏心曲柄销的拉伸回转特征，两侧配重盘的非圆轮廓通过草图约束偏心距与配重质心位置，保证质心落在主轴线上，完成动平衡的初步构型设计。轴向各轴段的直径差形成的轴肩，分别作为轴承内圈、连杆轴向定位的贴合面，安装时两端轴颈穿入箱体侧壁的滚动轴承内孔，偏心销段套装连杆大头的轴瓦或滚针轴承，末端细轴可搭配联轴器连接驱动电机，也可安装带轮传递动力。

　　外形边界上，整体轴向长度紧凑，最大径向尺寸为两侧配重盘的外圆直径，安装时需保证箱体内腔的径向避让空间大于配重盘回转半径，避免盘体运转时与箱壁、油池结构发生刮擦。偏心销的偏心距直接决定滑块往复行程，选型时可根据所需活塞行程匹配对应偏心距规格，轴颈直径则与配套轴承内径、连杆大头孔径直接适配，装配后轴向预留少量窜动间隙，补偿热胀带来的尺寸变化。零件整体受力路径从驱动端输入扭矩，经由主轴传递到偏心销驱动连杆做功，配重盘同步平衡惯性载荷，整套结构运转平稳、承载可靠，完全满足小型往复类设备的动力传输需求。
