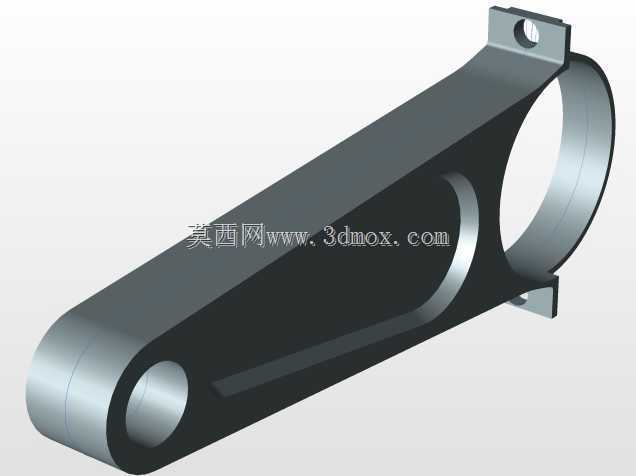

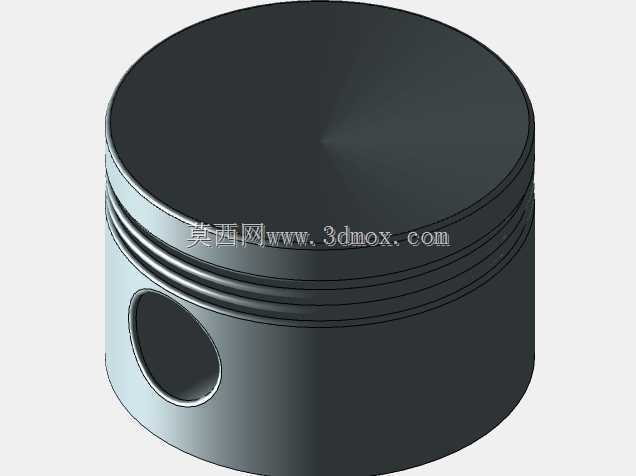

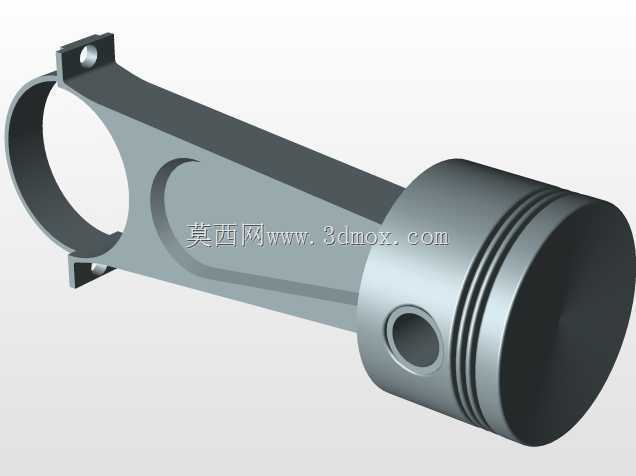

这套曲柄连杆组合件覆盖内燃机动力转换核心区段,活塞头部预留三道环槽,分别适配气环与油环的装配,环槽轴向宽度、槽底圆角均按密封与刮油工况设定,活塞销孔贯穿销座,销座内侧做加强过渡,避免交变载荷下销孔边缘出现应力集中。连杆杆身采用工字形截面走向,在往复惯性力与爆发压力共同作用的工况下,兼顾抗弯刚度与轻量化,大端为剖分式结构,两侧预留螺栓安装凸台,剖分面贴合定位,装配后可抱紧曲轴连杆轴颈,小端开设活塞销配合孔,孔周壁厚均匀,传递活塞往复运动的作用力。
从整机布置边界来看,活塞外径直接对应气缸套内径,装配后活塞裙部与缸壁保留规定配合间隙,活塞在上止点、下止点往复行程中,裙部导向面承受侧向分力,外圆型线按热膨胀差异做微造型设计,冷态下裙部略带椭圆度,热机膨胀后趋近正圆,避免拉缸同时减小敲击噪声。连杆大端回转外径需要在曲轴箱内部预留避让空间,不能与缸体下部、平衡轴发生运动干涉,连杆长度决定曲柄半径与连杆长度的比值,该比值直接影响气缸侧压力、活塞加速度曲线以及整机振动水平,设计阶段需要同步核对曲轴曲柄销直径、连杆大端轴瓦宽度、螺栓跨距的匹配关系。
实际工程应用中,这类部件广泛适配小排量汽油机、小型柴油机以及通用动力机组,工作时活塞承接气缸内燃气爆发压力,通过活塞销将力传递给连杆,连杆再把活塞的直线往复运动转化为曲轴的旋转扭矩输出,整套构件长期处于高温、高压、高速交变载荷环境,活塞顶面直接接触燃烧气体,顶面厚度与内壁加强筋需要控制热变形,连杆螺栓需要按照规定预紧力矩分次紧固,轴瓦与轴颈之间建立压力润滑油膜,活塞销孔与销之间采用浮动或半浮动配合,保证润滑与定位。建模过程中所有配合面、安装孔、环槽、剖分面均按实际加工逻辑搭建,可直接用于运动干涉校核、装配工艺演示以及动力总成方案选型参考。
