卡丁车三辐式操控转向盘结构

　　三辐式转向盘主要用于卡丁车、小型场地赛车以及轻量化娱乐车辆的驾驶操控环节，安装在转向柱前端，是驾驶员直接接触并传递转向意图的核心部件。在场地竞速、游乐车场、青少年训练车和自制小型车辆中，这类转向盘需要兼顾握持可靠性、结构强度与减重需求，不能照搬乘用车带多功能按键和安全气囊的转向盘结构。

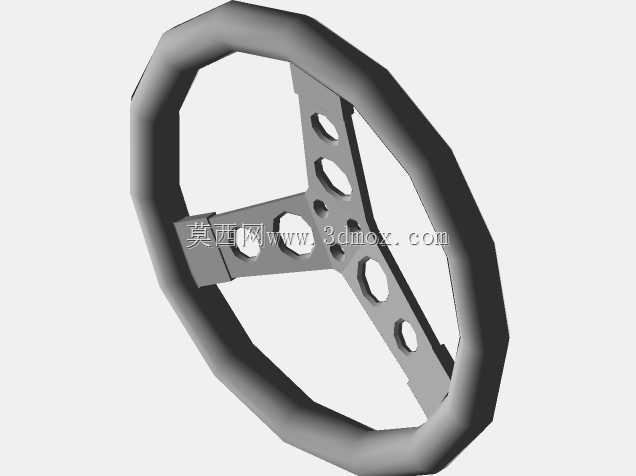

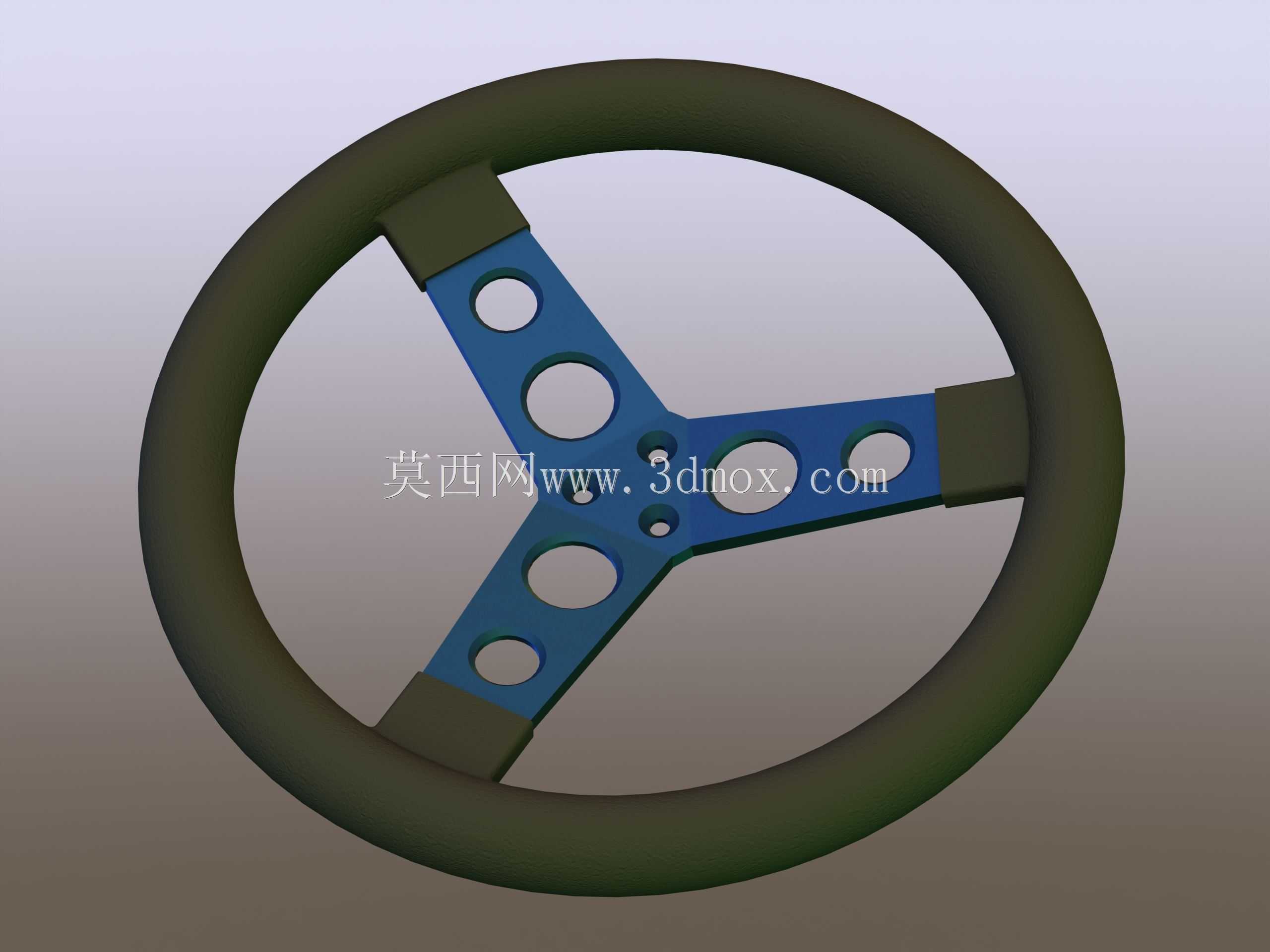

　　该结构采用环形握圈与三辐支撑组合。外圈为连续握持区域，截面按照手部抓握习惯设计，能够在长时间转向、快速回正和颠簸工况下保持稳定接触。三根辐条从中心轮毂区域向外圈延伸，形成近似Y形的承载布局，既减少材料占用，又保证扭转和弯曲刚度。辐板上布置多组圆形减重孔，孔位沿受力路径分布，避开主要传力截面，使部件在满足强度的同时降低转动惯量。中心区域预留与转向轴连接的安装界面，周边小孔可用于紧固件、定位销或装饰盖板的装配。

　　从建模角度看，环形握圈需要重点控制扫掠路径的圆度和截面连续性，避免在转弯受力分析中出现局部应力集中。三辐板与握圈、中心轮毂之间应设置平滑过渡，转角处不宜形成尖锐几何断点。减重孔的边缘需要保留足够边距，孔与孔之间的腹板宽度也要兼顾冲压或切割加工可行性。若用于金属板材加工，辐板轮廓和孔系应优先考虑激光切割、水切割或冲压成形；若采用包覆握圈，则外圈骨架与表层材料之间需保留合理包覆厚度。

　　该转向盘外径约307mm，轴向厚度约37mm，属于紧凑型操控盘。较小的轴向尺寸有利于贴近转向柱安装，给驾驶员腿部和仪表区域留出空间；外径尺寸则适配卡丁车较直接的转向传动比，能够在不大幅增加手臂行程的情况下获得明确转角反馈。安装边界上，中心连接区需要与转向轴花键、锁紧螺母或压板结构匹配，盘体后方应预留转向柱、线束和快拆机构的空间。

　　在实际装配中，三辐布局通常让一根辐条向下或按驾驶习惯偏置，使驾驶员在直道握持和弯道换手时都能获得清晰参照。盘体表面可采用防滑包覆层，以提升汗水、尘土环境下的握持稳定性。结构校核时应关注握圈侧向推力、辐板拉压交变载荷以及中心安装孔周边的挤压应力。对于竞赛用途，还可在保持安装接口不变的前提下，调整辐板孔位数量、握圈截面形状和盘面偏移量，以适配不同坐姿、转向柱角度和驾驶风格。
