工业传动用闭式斜齿齿轮变速装置

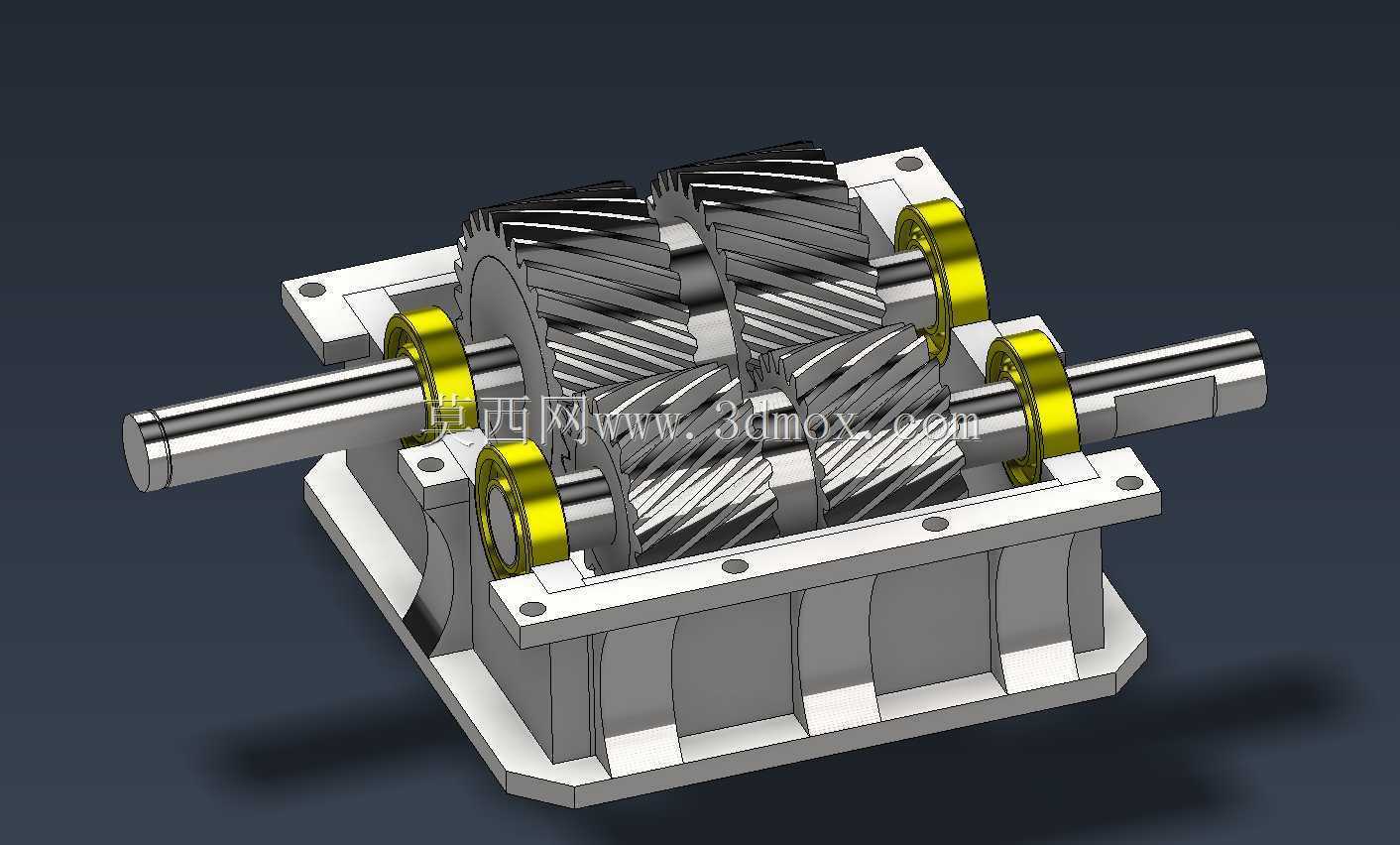

　　这套齿轮变速装置的三维结构完整呈现了闭式传动箱体内部的核心配合关系，整体采用下箱体承载、上盖封合的剖分式布局，箱体内平行布置三根传动轴，轴系上配对安装多组斜齿圆柱齿轮，轴伸位置与齿轮定位段均配置旋转轴承，轴承外圈嵌入箱体轴承座孔完成径向与轴向约束。从现场应用场景来看，这类变速齿轮箱常布置在生产线驱动端与执行机构之间，把原动机输出的高转速低扭矩输入，通过多级齿轮啮合转换为适配负载的低转速大扭矩输出，在输送设备、搅拌机组、轻工加工线、中小型动力传输工位都能见到同结构传动单元的身影，承担转速匹配、扭矩放大与转向传递的作用。设计阶段先围绕传动比要求分配各级齿轮齿数，斜齿选型的核心考量是啮合重合度高于直齿，运转时多齿同时接触，冲击噪声更小，

　　承载能力更强，适合长时间连续运行的工况。轴系设计时同步校核轴伸受力、齿轮安装位的轴肩定位尺寸，轴承选型匹配径向载荷与少量轴向载荷，轴承端盖配合密封件阻挡箱内润滑油外泄，同时避免外部粉尘进入啮合腔。箱体侧壁预留的加强筋顺着轴承座受力方向延伸，既提升箱体刚性，抑制重载下的壳体变形，也避免壁厚整体增加带来的重量冗余。安装边界方面，箱体底部为平整安装基面，分布的地脚螺栓孔可直接对接设备机架的安装台面，两侧伸出的输入、输出轴轴端保留了联轴器对接的轴段长度与键槽位置，现场布局时只需预留轴端联轴器装拆空间、箱体上方的检视开盖空间，以及侧向注油、排油的操作余量即可。整套装配把齿轮啮合间隙、轴系同轴度、轴承游隙、

　　箱体密封配合都在三维环境中完成干涉校验，每一处定位轴肩、挡圈、紧固件的位置都对应实际装配逻辑，既可以作为传动结构设计的参考样例，也能用于设备选型阶段核对安装接口、预判传动布局适配性，帮助结构工程师在方案阶段理清多级变速传动的零件配合逻辑，减少后续拆图、加工、装配环节出现的配合偏差。
