车载方管焊接承载托架结构设计

　　该托架面向户外作业、短途转运与车辆外挂载物场景，主要用于在车尾挂接位置承放工具箱、露营装备、维修物料、小型周转箱等零散载荷。结构采用开放式格栅框架思路，避免整板封闭带来的自重增加与积水积尘问题，同时让捆扎带、绳索和弹性固定钩可以从任意方格间隙穿过，现场固定货物时不需要额外焊接吊点。

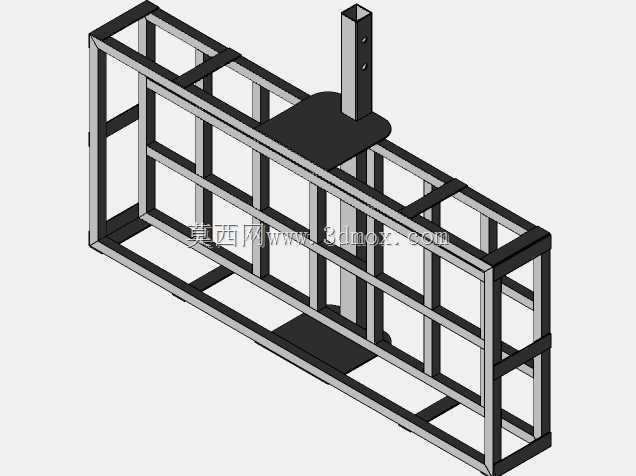

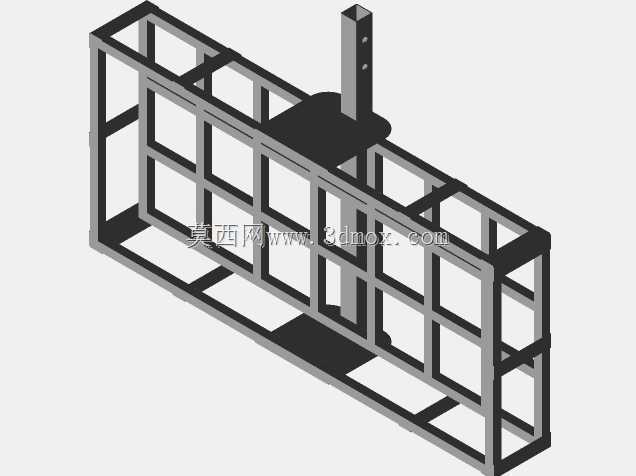

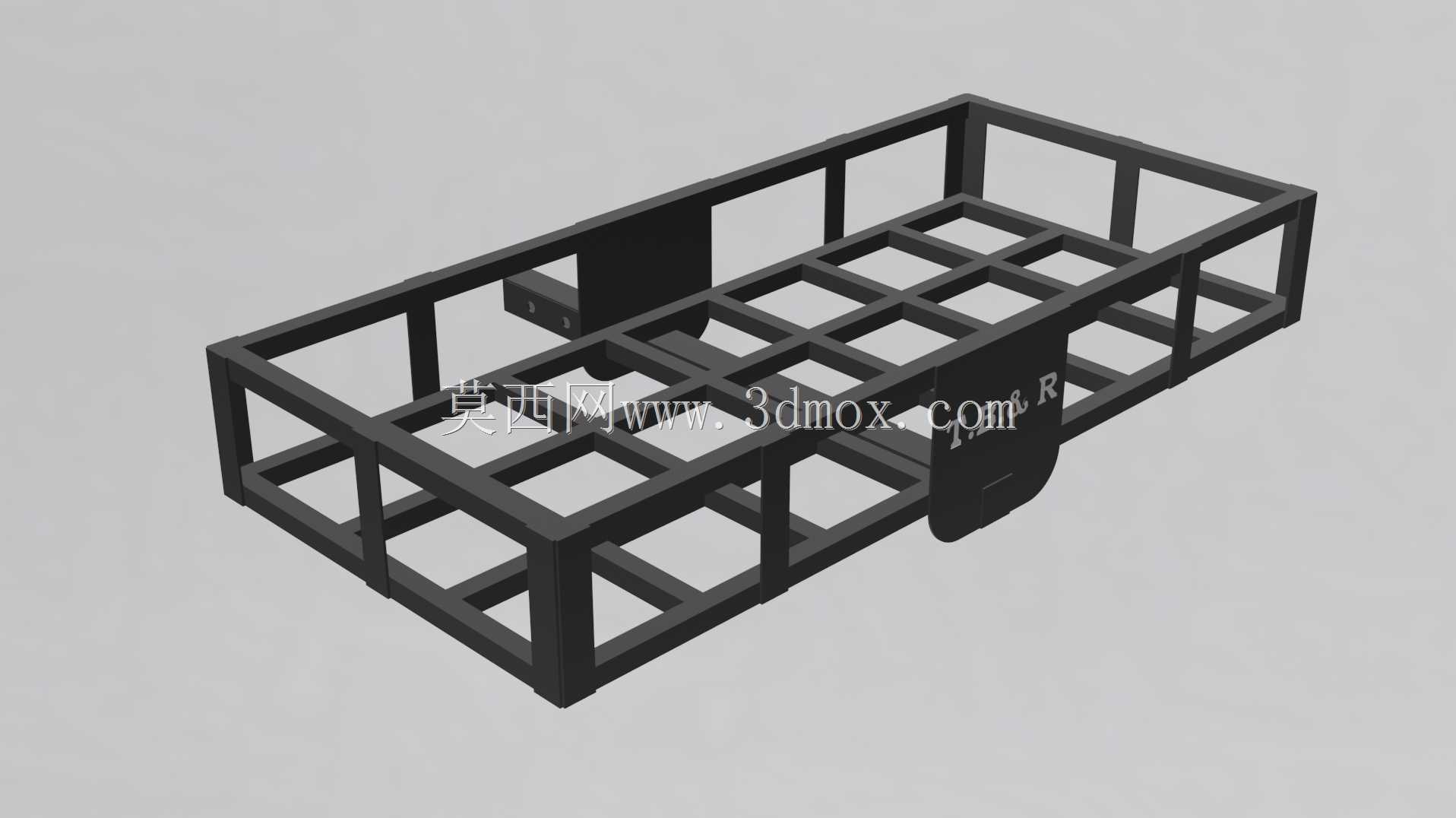

　　框架主体由厚壁铝合金方管拼焊而成，外轮廓形成矩形承载平面，内部纵横杆件按均匀间距布置，把大跨度台面分割成多个小格。这样的排布能把集中载荷快速传递到周边主梁，减少单根方管在中部受弯时的挠度；纵梁与横梁相交处采用连续焊接，角部保留封闭传力路径，使托架在颠簸、起步、制动等动态工况下不易出现节点松动。

　　尺寸边界上，承载平面长度约22.5英寸、宽度约49.5英寸，框架深度方向约6英寸，属于低矮扁平载物平台。较低的边框高度有利于货物从侧面推入，也方便人员在车尾直接取放；平台宽度较大，布置标准周转箱、长条形工具包或成对设备箱时具有较高利用率。前端设置与车辆接收器配合的挂接结构，连接部位通过立板、加强板和主框架焊为一体，重点承受垂直载荷以及行驶中的纵向冲击。

　　额定载荷按400磅进行结构校核，前提是货物在台面上均匀分布。工程使用中，若重物集中在格栅中部或悬出边框，局部弯矩会明显增大，实际安全裕度会下降，因此建模和选型时应把载荷重心、绑缚位置、路况冲击系数一并考虑。框架侧边和端部的方管同时起到挡边作用，可限制货物在横向加速时滑移，但不宜替代专用绑带。

　　三维结构建模时，方管构件可按实体或焊接件方式组织，重点保证主管贯通、支管搭接关系清晰；挂接立板与主梁连接处应体现加强过渡，避免只在外观上做出薄板造型。格栅间距需要兼顾刚度与自重，过疏会导致薄板货箱底部悬空变形，过密则增加材料和焊接量。整体方案突出铝合金轻量化、焊接框架高刚性和车尾快装使用的特点，适合作为车载外挂承载平台、维修保障托架以及户外物资转运架的结构参考。
