板材智能仓储堆垛存取料架结构设计

　　这套板材智能存储设备主要面向板式家具生产、金属板材加工、建材仓储等场景，解决传统平面堆放板材占地大、找料难、人工搬运易刮伤板面、作业安全隐患多的痛点，适配常规尺寸的密度板、钢板、亚克力板等平板类物料的自动化存储作业。整体采用双列并排高位立体货架布局，货架主体采用标准型钢焊接拼装结构，每层设置独立的板料承托位，承托边缘做防滑限位处理，避免板料存取过程中出现偏移滑落，货架整体高度可根据车间厂房净高调整，常规配置下巷道宽度预留1.8米左右的堆垛机运行空间，安装时需保证地面水平度误差控制在千分之二以内，底部通过膨胀螺栓与混凝土地面固定，避免高位运行时出现结构晃动。中间巷道配置的堆垛机采用天轨加地轨的双导向运行结构，

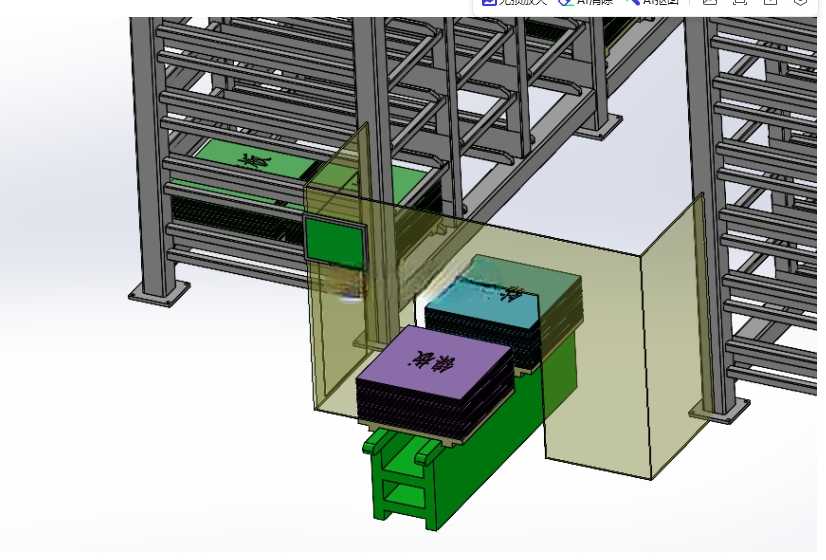

　　X轴沿巷道方向做长距离往复移动，Y轴实现载货台的升降动作，Z轴完成货叉的伸缩取放料动作，三个轴的驱动均采用伺服电机搭配减速机的传动方案，运行速度可根据存取节拍需求调整，货叉采用叉臂式结构，叉臂表面铺设防滑聚氨酯垫层，避免接触板材时造成板面划伤。货架两端分别设置进料工位与出料工位，进料工位搭配进料输送线，人工或上游设备将待存储板料放置到进料线定位区后，系统自动记录板料的规格、类型信息并分配对应库位，堆垛机自动运行至进料位取料，将板料平稳送入对应货架格位内存放；取料时只需在出料侧的操作终端输入对应物料信息，堆垛机自动运行至对应库位取出板料，输送至出料输送线上，全程无需人工进入货架巷道作业。设计过程中对货架整体做了有限元受力校核，

　　每层承托位额定承载根据常规板材重量设置，可满足不同厚度板材的存放需求，堆垛机的运行路径做了防撞逻辑设计，两端设置硬限位与软限位双重保护，避免出现冲轨风险；整体结构采用模块化设计思路，货架段可根据实际存储量需求增减列数与层数，输送线长度也可根据车间布局灵活调整，设备的电控柜、操作终端均布置在货架外侧的安全区域，方便日常运维与操作，不会占用仓储核心空间。
