多级传动齿轮箱内部结构三维设计

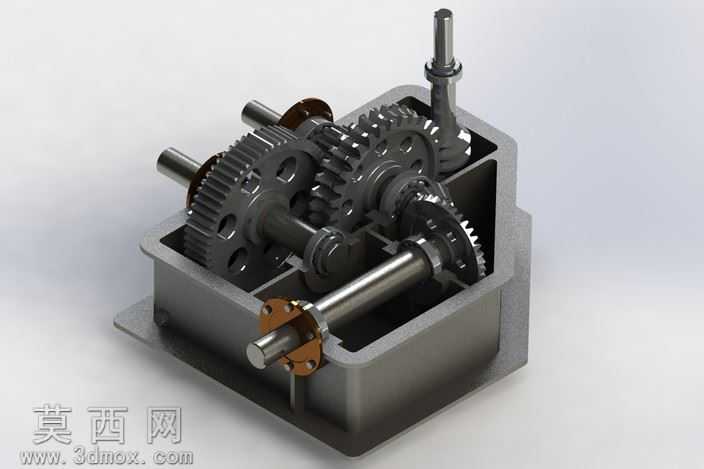

本齿轮箱三维模型采用SolidWorks进行全参数化建模设计，完整还原了多级定轴齿轮传动的内部结构与装配关系。建模过程中首先对箱体进行基准定位，采用拉伸、抽壳、切除等特征构建箱体的型腔、安装法兰、轴承座孔等基础结构，箱体边缘做了合理的工艺倒角与圆角处理，还原铸造箱体的结构特征，同时保证装配时的结构强度与安装便利性。传动部分按照传动比匹配要求依次构建各级传动齿轮，建模时严格遵循渐开线齿轮的齿廓参数，对齿面、齿根圆角、轮毂键槽等细节做了精准还原，每根传动轴都按照轴段功能设计了轴承安装位、齿轮定位轴肩、输出端连接结构，其中输入输出轴端设计了联轴器连接法兰，采用螺栓紧固的结构实现动力的输入与输出。装配过程中严格按照机械设计的装配约束关系，对轴承、齿轮、轴、箱体之间添加同轴、重合、齿轮配合等约束，完整模拟齿轮箱的实际装配逻辑，可直观展示各级齿轮的啮合传动状态。渲染阶段对不同部件赋予差异化材质：箱体采用铸铁哑光材质，还原铸造壳体的金属质感；齿轮与传动轴采用调质钢材质，添加金属光泽与细微的表面粗糙度效果；轴承部件做了金属亮面处理，联轴器部分的铜质连接件赋予铜合金材质，不同材质的区分让内部结构层次清晰，可直观分辨各部件的功能与位置。设计过程中充分考虑齿轮箱的实际传动需求，通过多级齿轮啮合实现转速降低、扭矩增大的传动效果，各级齿轮的齿数匹配、轴系的平行度定位、轴承的选型布置都符合通用齿轮箱的设计规范，箱体的密封结构、安装固定孔位都做了完整还原，可用于机械原理教学、传动结构演示、产品设计参考等场景，清晰展示了闭式齿轮传动的典型结构布局。
