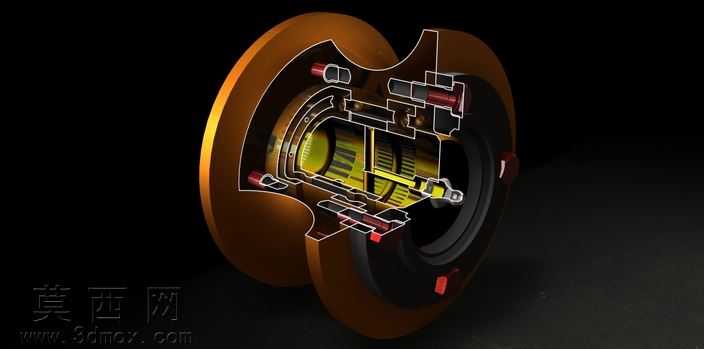

工业用钢管铁轮内部结构剖视展示

该作品为工业场景使用的钢管铁轮三维建模成果，建模阶段采用Autodesk Inventor完成全参数化设计，先以旋转特征构建轮体的基础外轮廓，精准还原双轮缘的钢制外轮形态，匹配轨道行走类铁轮的外形尺寸规范，再通过拉伸、切除、阵列等特征命令逐步搭建内部的支撑结构、轴承安装位、密封组件槽、紧固件孔位等细节，所有装配间隙、零件壁厚均参考实际工业铁轮的加工标准设置，确保模型可直接用于后续的工程出图、结构仿真环节。材质与渲染阶段，为外部轮体赋予哑光热轧钢材质，调整金属粗糙度、反射率参数还原铸铁轮的厚重金属质感，内部的支撑辐板、密封挡圈分别做差异化的金属色泽区分，紧固件采用发黑处理的钢材材质，密封件赋予橡胶类哑光深色材质，通过剖面视图的展示方式，将内部隐藏的装配结构完整呈现，渲染时采用三点布光方案，主光打亮轮体剖面突出内部结构层次，辅光勾勒外轮缘的金属轮廓，暗部补光避免结构细节死黑，最终呈现的渲染图清晰展现了铁轮从外轮到内部支撑、安装组件的完整装配逻辑。设计思路上，该铁轮针对重载工业运输场景开发，双轮缘结构可避免行走过程中脱轨，内部集成的轴承安装位可直接适配标准滚动轴承，密封结构可阻挡粉尘、水汽进入轴承腔延长使用寿命，整体结构在保证承载强度的前提下，通过合理的辐板镂空设计控制轮体自重，所有零件均遵循标准化、可互换的设计原则，既满足三维展示的直观性需求，也具备实际工程应用的参考价值，可用于机械设计教学、工业配件选型展示、行走机构虚拟装配等场景。
