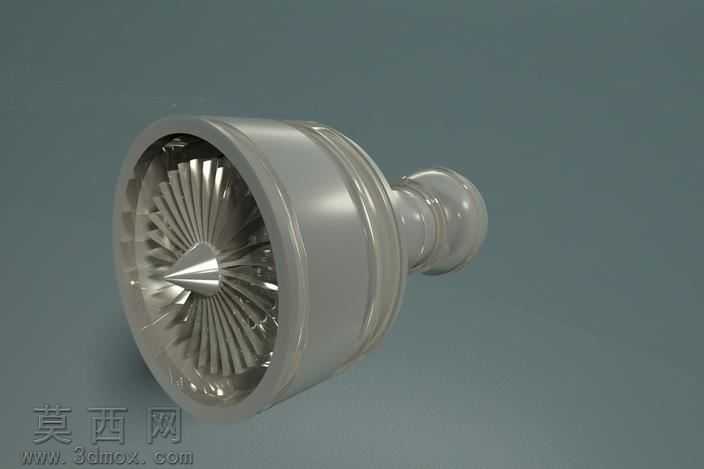

未完成版飞机涡轮结构三维建模作品

本次建模围绕飞机涡轮核心组件展开，采用PTC Creo Parametric软件进行三维结构搭建，目前处于未完成的设计迭代阶段。建模过程中首先梳理航空涡轮的基础结构逻辑，先完成涡轮盘与叶片的基础轮廓绘制，通过旋转特征构建涡轮的主体回转基体，针对涡轮叶片的复杂曲面形态，采用扫描混合与边界混合的建模方式，还原叶片的翼型截面变化与扭转角度，保证叶片与轮盘的衔接处过渡自然，符合航空部件的结构受力逻辑。材质设置阶段，针对涡轮的金属材质特性，赋予高反光的金属镍基合金材质参数，调整材质的粗糙度与反射强度，模拟高温合金部件的金属质感，在渲染环节采用三点布光方式，主光源模拟工业展示的硬光效果，突出涡轮叶片的棱线与轮盘的散热槽结构细节，辅光源补全暗部细节避免结构死黑，环境光添加微弱的冷色调反射，提升金属材质的层次感。结构设计上，当前已完成两级涡轮盘的主体建模，轮盘表面的冷却气流槽、叶片安装榫头结构都做了精细化还原，叶片的叶根与轮盘的榫槽做了初步的配合对位，预留了后续装配的间隙参数，尚未完成的部分包含涡轮轴的连接结构、叶片的气膜冷却孔细节、以及轮盘前后的封严篦齿结构。设计思路上遵循航空涡轮的真实结构比例，参考现役大涵道比发动机的低压涡轮结构参数，在保证模型外观还原度的同时，预留了后续参数化调整的接口，可通过修改截面草图参数快速调整叶片数量、轮盘直径等核心尺寸，方便后续完成全结构建模后进行装配干涉检查与简易的运动仿真验证，当前渲染效果已能清晰展现涡轮组件的金属质感与核心结构形态，可用于航空部件结构展示、教学演示等场景的基础素材使用。
