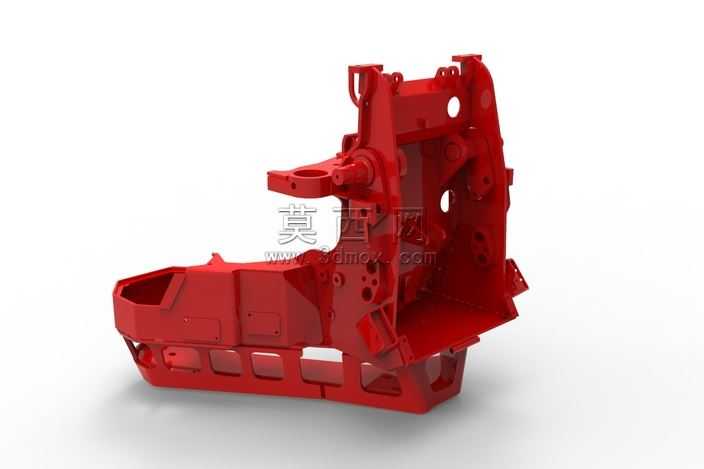

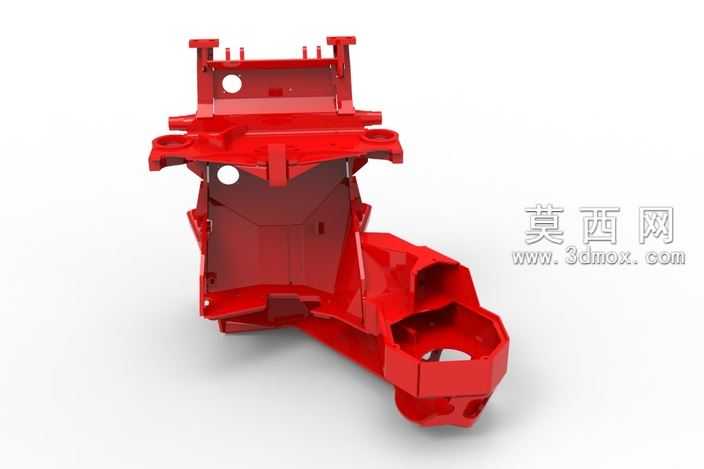

红色一体式承载机架结构三维设计

本作品为一体式承载机架的三维建模设计成果，建模阶段采用参数化特征构建思路，首先梳理机架的功能分区，将整体结构划分为下部承载舱段、中部支撑立架、上部铰接安装段三个核心部分，通过基准面定位、草图绘制、拉伸凸台、切除拉伸等基础特征完成主体轮廓搭建，针对结构上的各类安装孔位、铰接轴座、定位卡槽等细节，采用异形孔向导、扫描、放样等特征完成精细化构建，确保所有安装位的尺寸匹配对应装配需求。材质与渲染阶段，为模型赋予高饱和度的红色金属漆材质，调整材质的粗糙度、金属度参数，模拟工业设备结构件的漆面质感，添加柔和的环境光与定向补光，突出结构的棱角转折与曲面过渡，通过阴影设置强化结构的立体层次感，清晰呈现各部分的空间位置关系。结构设计上，下部舱段采用镂空式筋板布局，在保证整体结构强度的前提下有效降低构件自重，侧壁预留的规整矩形镂空既可以减重，也能够为内部管线布设、附属组件安装预留充足空间；中部立架设置多组不同规格的安装孔位与定位凸台，可满足不同功能组件的固定安装需求，立架与下部舱段采用一体式过渡结构，避免拼接结构带来的应力集中问题；上部铰接段设计有同轴度精准的轴孔结构与连接耳座，可实现与上部摆动构件的铰接配合，轴座周边设置加强筋结构，提升铰接部位的载荷承受能力，避免长期受力出现结构变形。整体设计兼顾结构强度、装配兼容性与轻量化需求，所有结构特征均经过合理性校验，不存在干涉、壁厚不均等设计问题，可直接用于结构验证、装配模拟、工程出图等后续环节，能够为同类承载机架的设计提供清晰的结构参考。
