手动螺旋顶升起重支撑装置结构

　　该螺旋顶升装置主要面向设备检修、工装装配、重型构件临时支撑以及小行程高度调整场景，在车间装配线、模具维修、钢结构组对和小型起重作业中较为常见。它依靠螺纹副传递轴向力，通过摇臂输入扭矩，将旋转运动转换为顶杆的直线升降运动，相比液压类顶升工具，结构更直观，长期承载时不存在油压缓慢回落的问题，维护点也集中在螺纹配合、端面承压和转动部位。

　　从实际使用逻辑看，底座采用扩口式锥形支撑结构，下部设置多层环形承压面，目的是在受压时扩大接触范围，降低单位面积压强，并让载荷尽量沿中心轴线传递。锥形筒体既承担外护和导向作用，也能提高底座到顶升段的整体刚性，减少偏载时的晃动。顶部承托部位采用带轮廓的承压头，可适配工件下方的平面或局部支撑位，作业时需要保证顶头与被支撑件接触稳定，避免单点滑移。

　　侧面长摇臂是手动操作的力输入部件，力臂长度直接影响操作力矩与顶升手感。建模时需要重点还原摇臂与螺母或转动套之间的连接关系，保证其绕主体轴线旋转时不与底座、顶杆发生干涉。顶升核心在于内部螺杆与螺母的配合：转动摇臂带动相应传动件，使顶杆沿轴向伸出或收回。螺纹段需要承受较大的轴向载荷，设计中通常会关注螺纹牙型、啮合圈数、导向长度以及润滑空间，避免在满载状态下出现卡滞或偏磨。

　　外形边界方面，该装置整体呈立式布置，底座直径大于筒体直径，属于主要安装边界；摇臂向单侧伸出，旋转后会形成更大的水平操作空间，因此在三维布局中不能只按静态截图判断占位，还应按摇臂整周旋转范围校核周边设备距离。顶部顶升件在最低位与最高位之间形成可变高度边界，装配校核时应同时给出收缩状态和伸出状态的包络体，尤其在设备底座下方、夹具框架内部或流水线工位旁使用时，需要预留摇臂操作角度和工件取放空间。

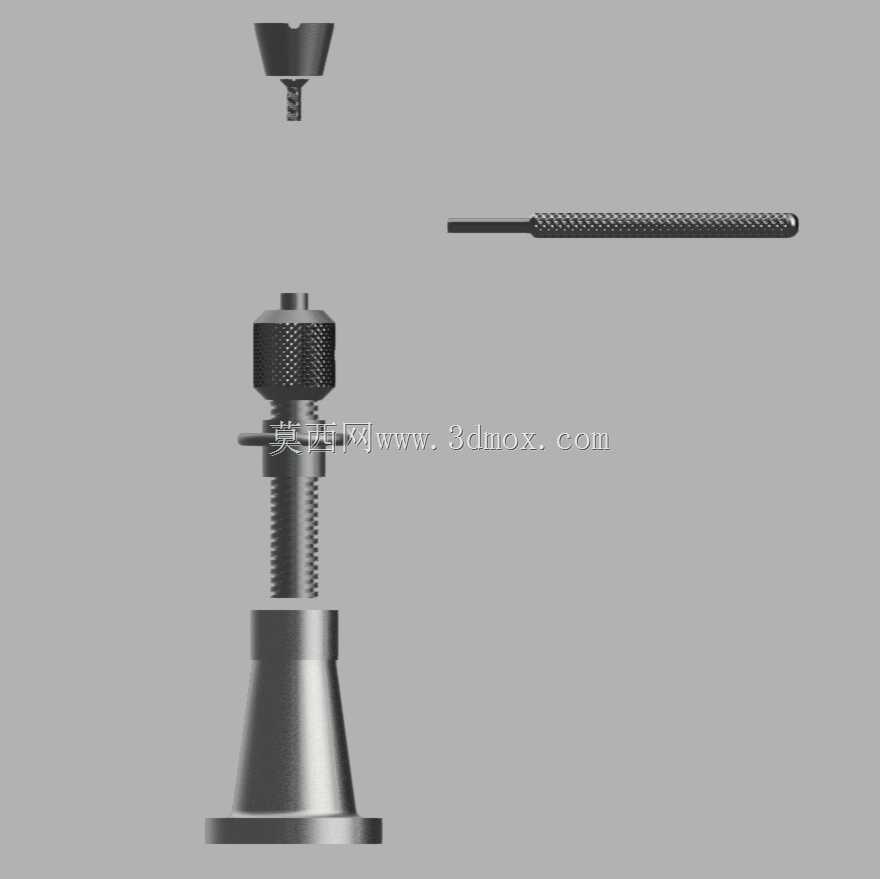

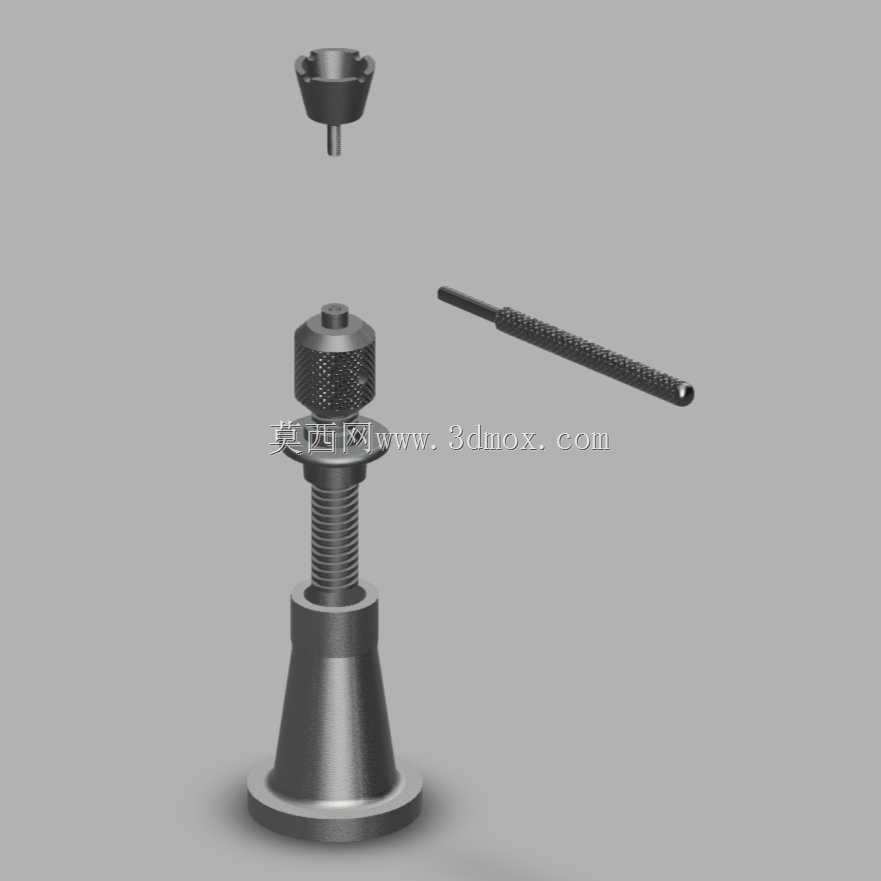

　　建模处理上，可将结构拆分为底座、锥形壳体、螺纹顶杆、顶部承托头、摇臂、销轴及端部手柄等模块。底座环形台阶适合采用回转特征建立，锥筒与内部导向段保持同轴关系；螺纹部分若用于展示，可建立简化牙型或外观螺纹，若用于工程校核，则应保留公称直径、螺距、配合长度和行程方向。摇臂属于细长受力件，端部手柄应体现可握持或旋转的结构细节，连接孔与销轴之间需保留合理装配间隙。

　　该模型适合用于起重辅具结构表达、手动螺旋机构教学、工装方案布局以及机械传动课程设计。使用时应注意其承载中心应尽量与顶杆轴线重合，摇臂操作范围内不得放置障碍物，底部支撑面需平整坚实；对于频繁顶升或高负载工况，还应结合螺纹强度、稳定性和顶部防滑结构进行进一步核算。
