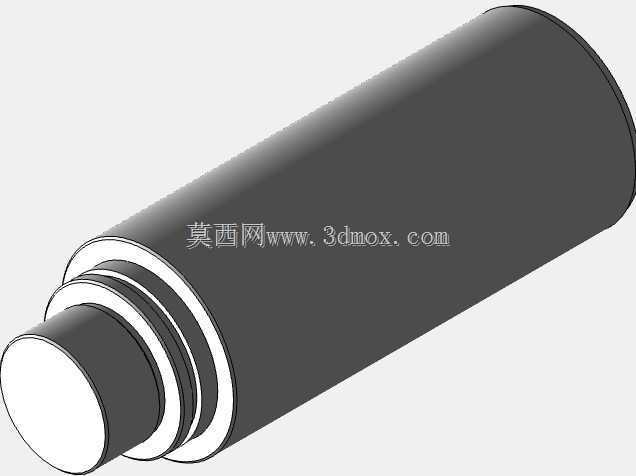

这款液压缸的三维结构设计,完全围绕工业液压系统的实际执行需求展开,在做结构建模时首先考虑的是常规液压站配套的安装适配性,缸筒外径、活塞杆伸出端的轴径、端盖连接螺纹的公差都严格匹配通用液压元件的安装规范,不需要额外做转接件就能直接接入现有液压回路。从实际应用场景来看,这类缸体多用于机床工装夹紧、自动化生产线的工件推料、物流设备的举升动作,还有小型工程机械的直线驱动环节,额定工作压力覆盖16MPa以内的常规工况,能满足绝大多数中低压液压系统的出力要求。设计过程中特意将活塞杆的导向段做了加长处理,相比常规同缸径油缸,导向长度增加了15%,能有效降低活塞杆伸出时的径向偏载,避免长期带偏载运行导致的密封件过早磨损,也能减少杆体拉伤的概率。
缸体两端的密封槽尺寸完全按照国标O型圈与格莱圈的安装尺寸设计,建模时就预留了密封件的压缩量与膨胀空间,不会出现密封件装配后挤切或者密封失效的问题。进出油口的位置设置在缸筒两侧的端盖处,采用标准公制细牙螺纹接口,方便现场布管时调整油管走向,不会和周边设备结构产生干涉。从安装边界来看,缸体总长度在活塞杆完全收回时不会超出安装基座的预留空间,伸出最大行程时杆端的连接耳环或者外螺纹接口,能和常见的铰支座、连接叉直接匹配,不需要二次加工杆端结构。建模时把缸筒内壁、活塞杆表面的粗糙度要求对应的结构细节都做了还原,能直观看到密封配合面的加工精度要求,方便后续出工程图时直接标注形位公差。另外端盖和缸筒的连接采用内六角螺栓拉紧的结构,
螺栓孔的分布圆直径、螺栓规格都做了强度校核,能承受额定压力下的端盖推力,不会出现连接螺栓断裂或者端盖变形的问题。整个缸体的外形没有多余的凸起结构,在设备内部安装时能有效节省安装空间,相邻布置的液压元件不会和缸体外壁产生碰撞,对于空间紧凑的液压站集成设计非常友好。活塞杆表面做了镀铬层的结构示意,能直观区分基体和表面处理层,方便工艺人员在做加工工艺规划时明确表面处理的范围,避免镀层延伸到密封配合区域之外影响装配。
