抹灰工位物料转接机器人工作站

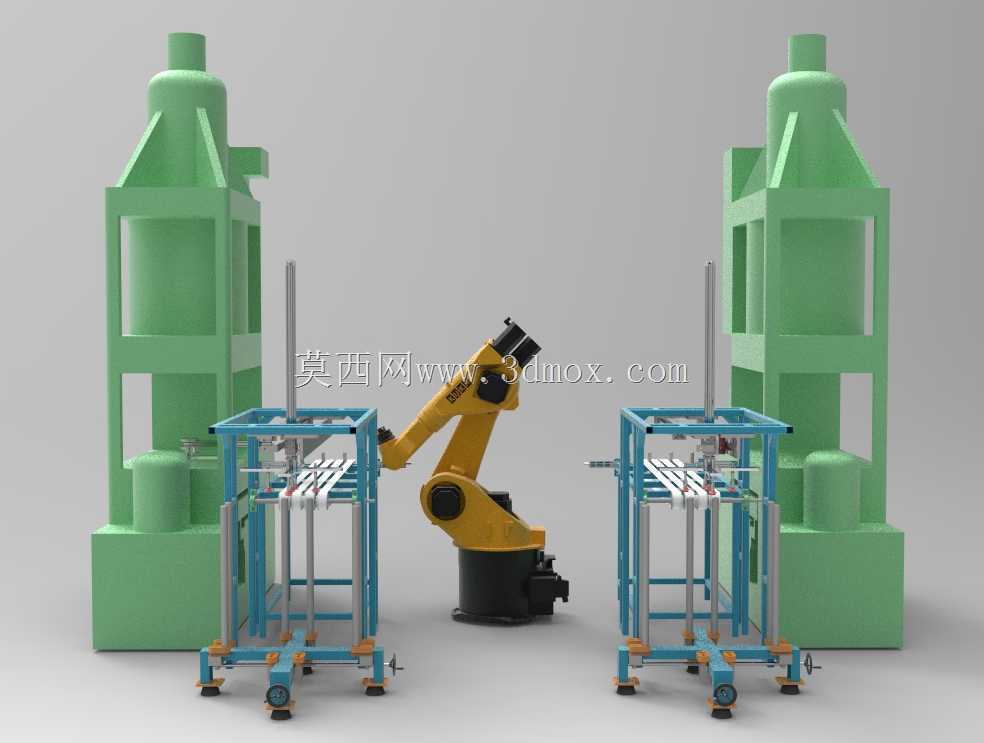

　　这套工作站面向抹灰、清理类工序前后的工件流转，核心解决人工在两台立式工艺设备之间反复搬运、定位和上下料的问题。现场布局采用两台高大的绿色工艺主机分列两侧，中间布置六轴机械手，机械手外围由蓝色铝型材或方管焊接机架构成输送与暂存通道。工件从一侧线体进入后，由机器人完成抓取、转位、放入主机工位，加工结束后再取出并放到另一侧输送线，形成连续的上下料循环。

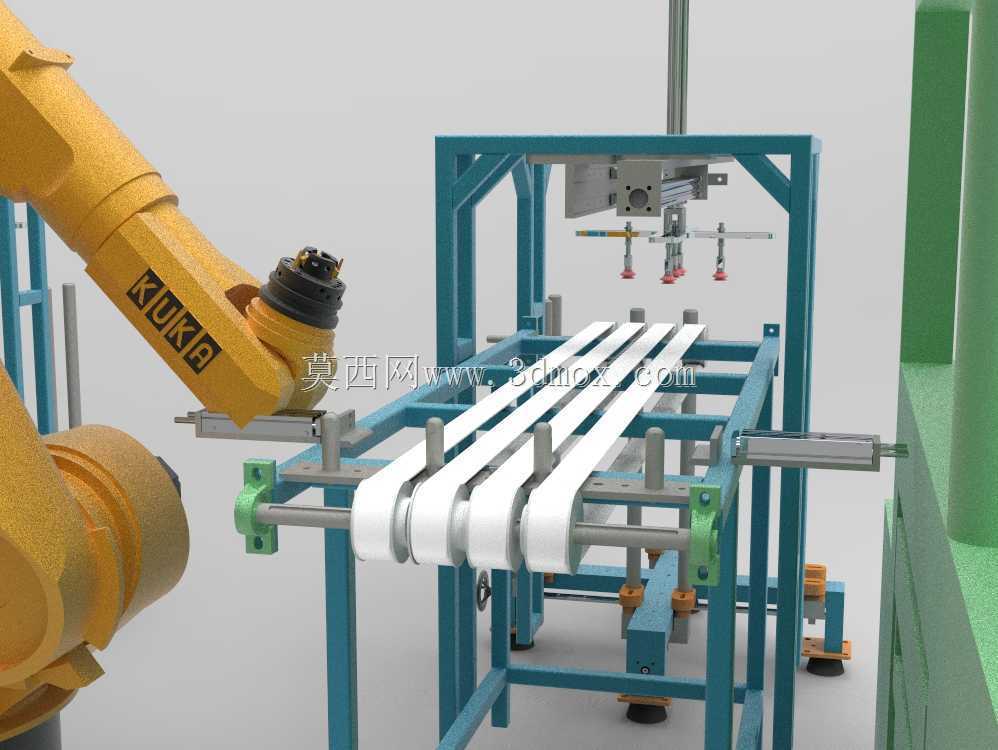

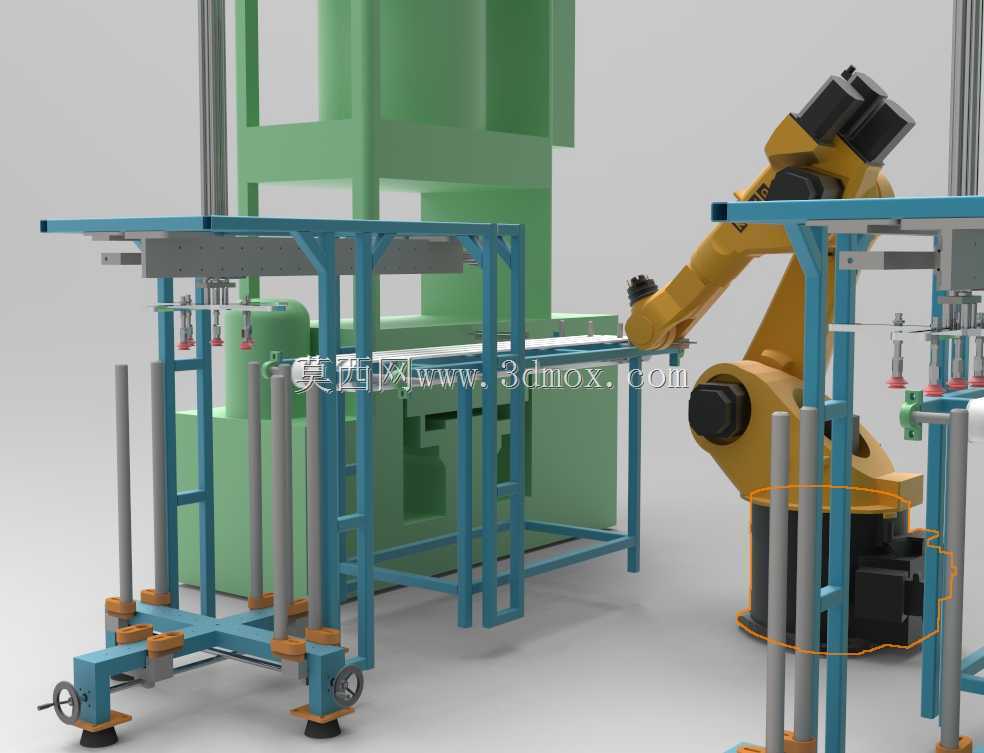

　　从结构上看，两侧主机为框架式立塔结构，下部带有容纳工件或模具的工位空间，上部为封闭或半封闭的工艺腔体；机器人位于两台主机之间，作业半径需要覆盖左右取放位、输送线接驳位以及中间等待位。输送部分采用辊道或平行导轨形式，机架底部设置脚轮和可调支撑，既便于产线调试时移位，也能在固定后保证接料高度稳定。机架立柱上布置导向杆、挡停件和限位结构，用于工件进入机器人抓取区前的粗定位，减少机械手视觉或重复定位的补偿压力。

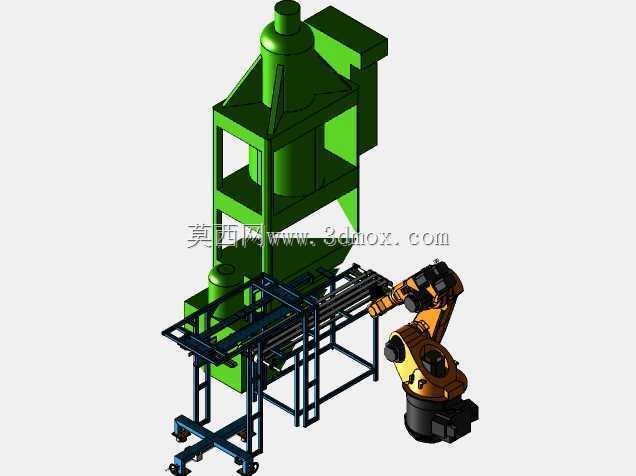

　　设计时首先要校核的是机器人可达包络与干涉边界。两台主机高度较大，机器人在高位取放时不能与主机框架、横梁和上部腔体发生碰撞；低位取料时，末端夹爪又要能够越过输送线侧挡杆并稳定接触工件。因此，三维布局中需要把机器人底座高度、线体顶面高度、主机开门空间和夹爪长度统一考虑，而不是单独摆放单机模型。对于长条形或托盘类工件，输送线宽度、辊道间距和导向杆开口尺寸要与工件外形匹配，两侧接驳位还应预留人工补料和异常清理空间。

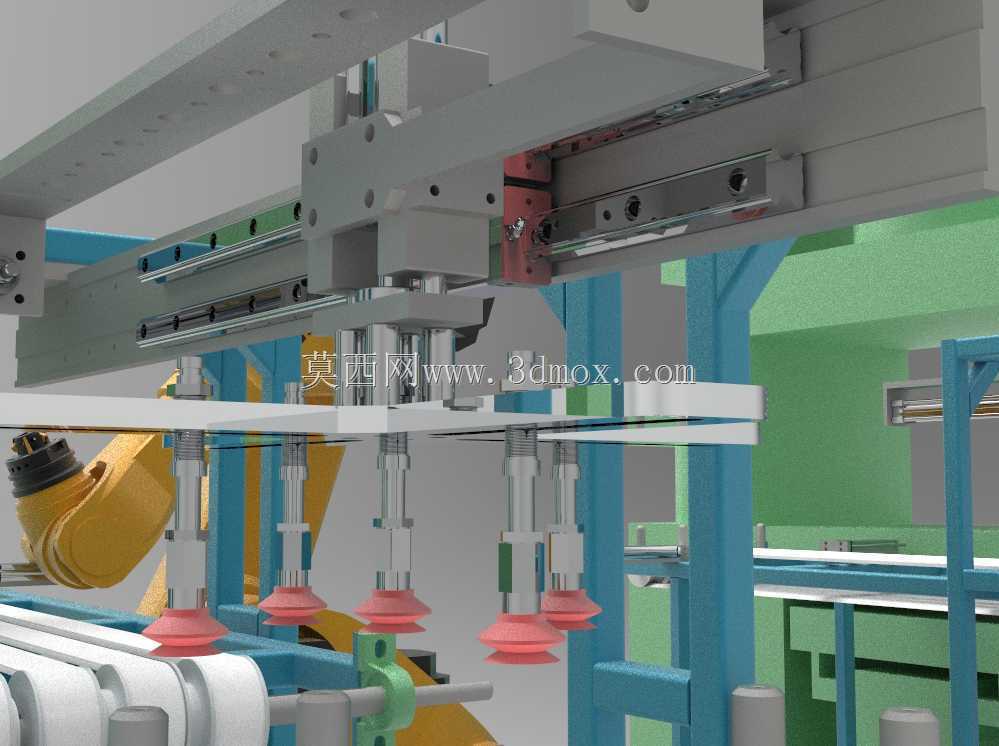

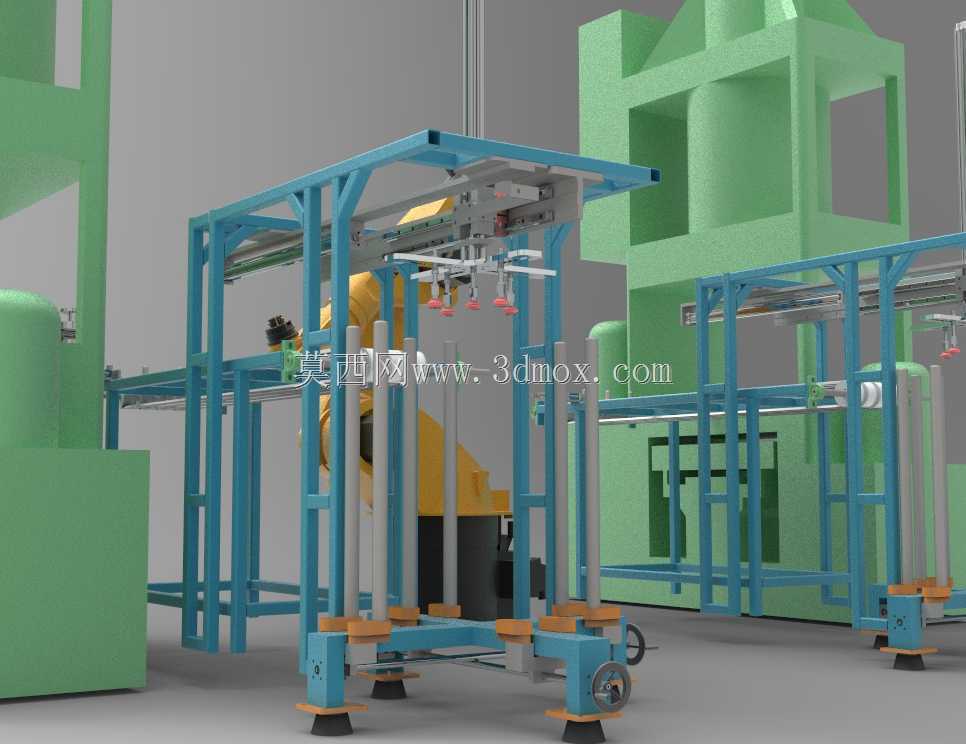

　　机架部分采用型材拼装思路，立柱与横梁形成门式框架，底部横担承担辊道和工件载荷。脚轮只承担转运功能，设备正常工作时应由可调脚杯承重，避免机器人快速启停引起整机晃动。若工件重量较大，机器人底座建议与地面或独立安装钢架连接，降低倾覆和振动风险。线体两侧的挡停机构可根据节拍选择机械挡块或气缸挡停，位置应靠近机器人抓取基准点，使每次来料姿态尽量一致。

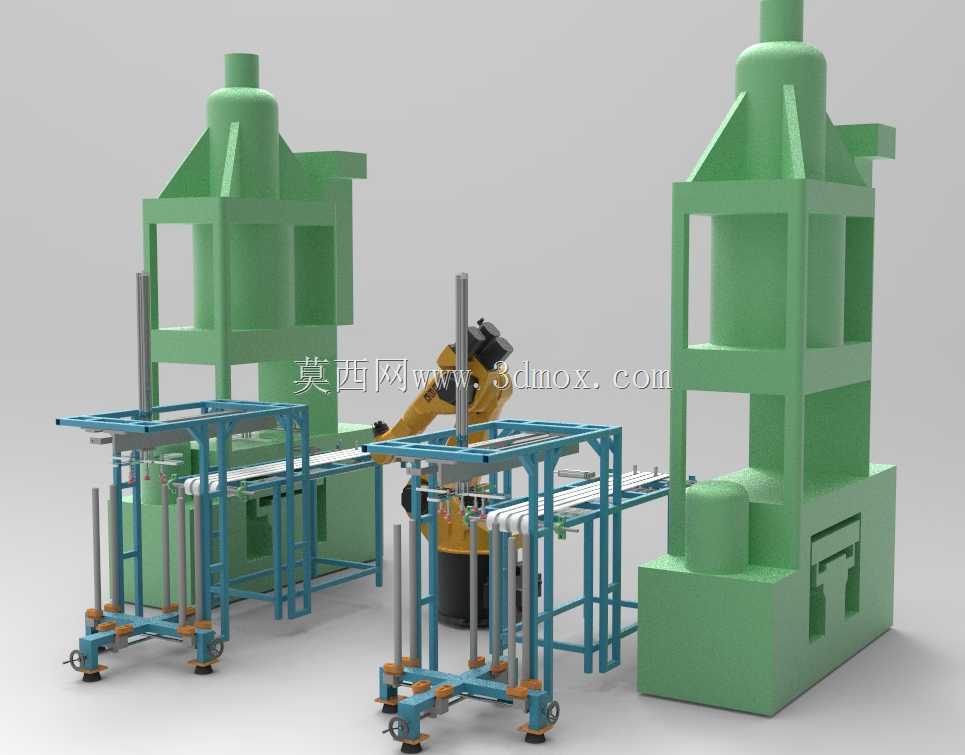

　　在实际应用中，这类工作站适合粉尘、油污或重复性较强的清理工序，能够把操作人员从设备门口的高频搬运中解放出来。工程建模时应重点表达主机开口、输送线高度、机器人安全范围、维护通道和工件流向，便于后续进行节拍仿真、夹爪设计和电气点位布置。整体外形以中间机器人为核心，左右设备对称布置，输送线沿工件流向延伸；安装边界需在机器人周围预留防护栏、检修门和线缆桥架空间，确保现场落地时既有足够作业半径，也不影响人员维护与物流通行。
