多工位搪瓷玻璃手柄滚压成型加工设备

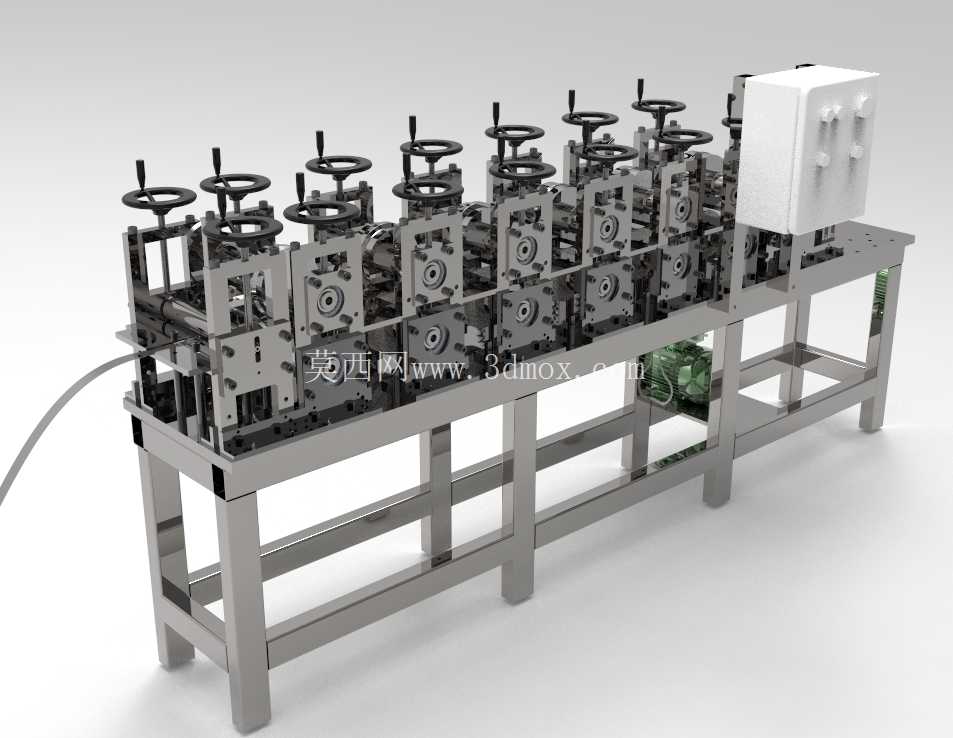

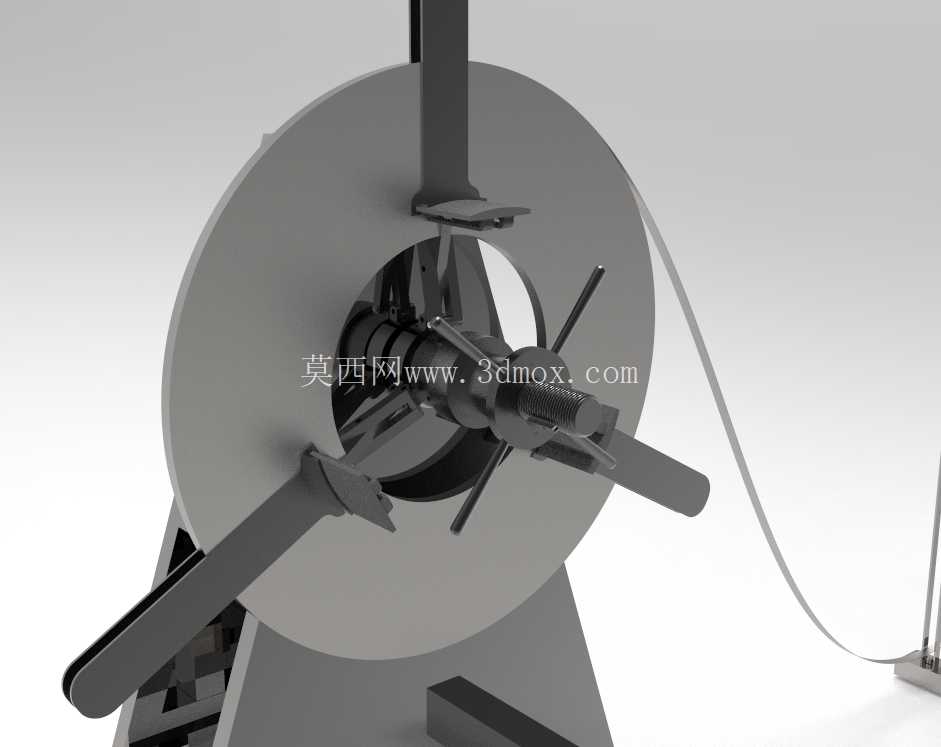

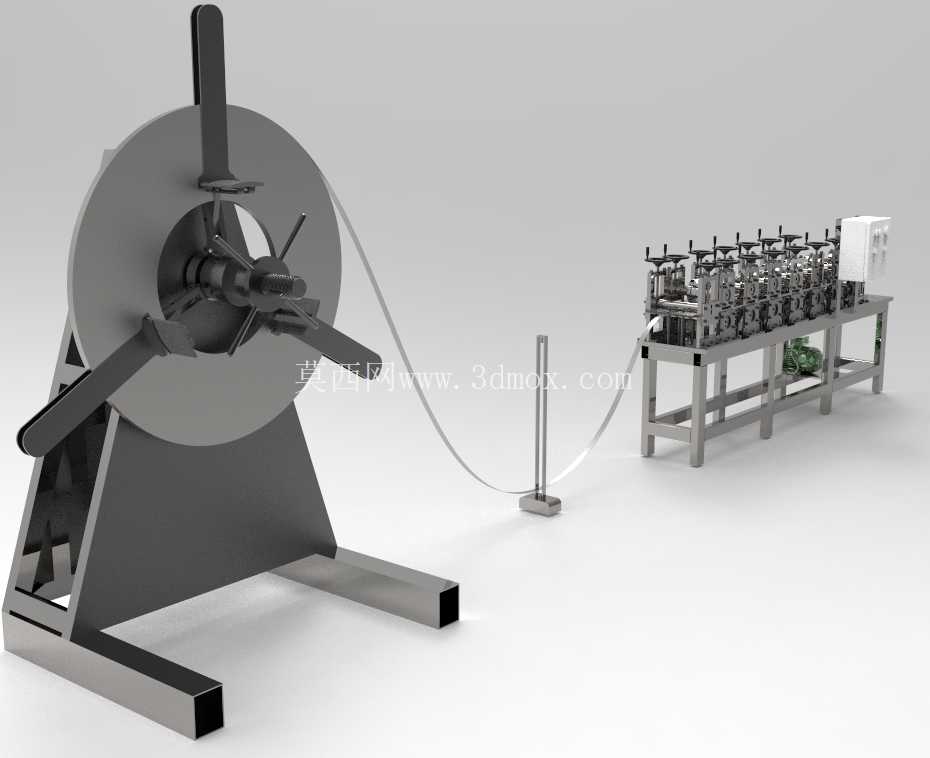

　　这套多工位连续滚压成型设备，主要面向搪瓷玻璃制品配套的金属手柄批量加工场景，适配搪瓷饮具生产线上的手柄预制工序，解决传统单工序冲压加工手柄时存在的成型精度差、工序周转多、表面易留压痕的痛点。设备整体采用方通焊接机架作为承载基体，机架底部设置可调脚杯，可适配车间地面的水平度偏差，安装时无需额外浇筑预埋基础，整机占地长度约3.2米、宽度约1.1米、操作面高度约0.85米，进料端预留0.6米的卷材上料操作空间，出料端可直接衔接后续的表面处理或焊接工位，无需额外增设中转接驳台。

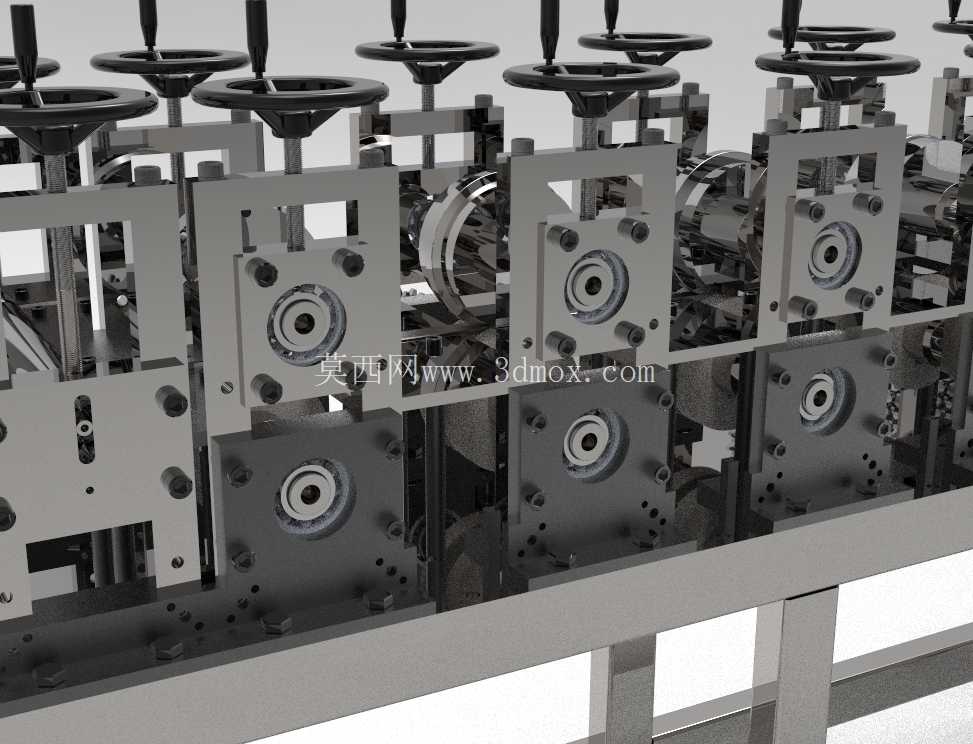

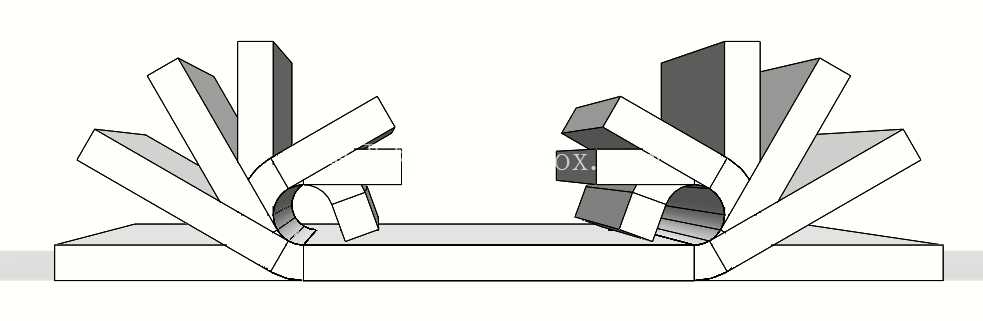

　　设备的核心成型单元沿进料方向依次排布12组成型辊组，每组成型辊组上方配置手轮调节结构，可根据不同厚度的金属带料调整辊缝间隙，适配0.3mm到1.2mm厚度的冷轧钢带、镀锌钢带的连续成型加工，辊组的传动轴采用渐开线圆柱齿轮同步传动，相邻辊组的传动比保持恒定，避免带料在辊压过程中出现拉伸变形或表面划伤。每组成型辊的型面根据手柄的截面轮廓逐次递变，从初始的带料校平、到两侧边逐步弯折、再到最终的圆弧轮廓定型，整个成型过程中带料始终处于平缓的塑性变形状态，不会出现局部应力集中导致的成型后回弹问题，成型后的手柄直线度可控制在每米0.5mm以内，截面轮廓的尺寸偏差不超过0.1mm，可直接匹配后续搪瓷工序的装配要求，无需二次校形。

　　设备的驱动单元布置在机架下层的安装空间内，采用减速电机通过链传动将动力传递至各组成型辊的输入轴，传动链设置张紧调节结构，长期运行出现链条松弛时可快速调整张紧度，无需拆解主体结构。进料端设置带料导向限位结构，可根据带料宽度调整两侧导向轮的间距，避免带料送进过程中出现偏斜导致的成型错位；出料端设置定长切断的安装接口，可根据生产需求选配气动切断机构，实现成型后手柄的定长裁切，直接输出定长的成品手柄件。在结构设计层面，所有成型辊均采用可拆卸式安装结构，更换不同规格的成型辊即可适配不同截面形状的手柄加工，换型时仅需松开辊轴两端的锁紧螺母即可完成辊件更换，单批次换型调整时间可控制在40分钟以内，适配多品种小批量的手柄生产需求。

　　辊组的支撑轴承采用带密封结构的深沟球轴承，可阻挡车间内的金属粉尘进入轴承滚道，延长轴承的维护周期，日常维护仅需定期向轴承注油嘴加注润滑脂即可。设备的操作侧设置整排的防护挡板，避免运行过程中操作人员误触转动的辊组或传动齿轮，同时挡板采用快拆式固定结构，检修时可快速拆卸露出内部传动结构。针对搪瓷手柄的加工特性，辊组的型面做了抛光处理，表面粗糙度达到Ra0.8以下，避免辊压过程中在金属带料表面留下压痕或划痕，保障后续搪瓷工序的涂层附着效果，不会因为表面瑕疵导致搪瓷层出现鼓包或脱落问题。整条成型线的走料高度保持一致，带料在各辊组之间的传递无高度差，不会出现带料局部拱起或拉扯的问题，运行过程中带料的送进速度可通过驱动端的调速机构在0-12m/min范围内调整，可匹配前后端工序的生产节拍，不会出现工序间的产能不匹配问题。机架的下层空间预留了电气控制元件的安装位置，可根据需求加装计数、故障停机等功能模块，出现带料用完或卡料情况时可自动停机，减少不合格品的产生。
