搪瓷锅底漆自动喷涂生产线

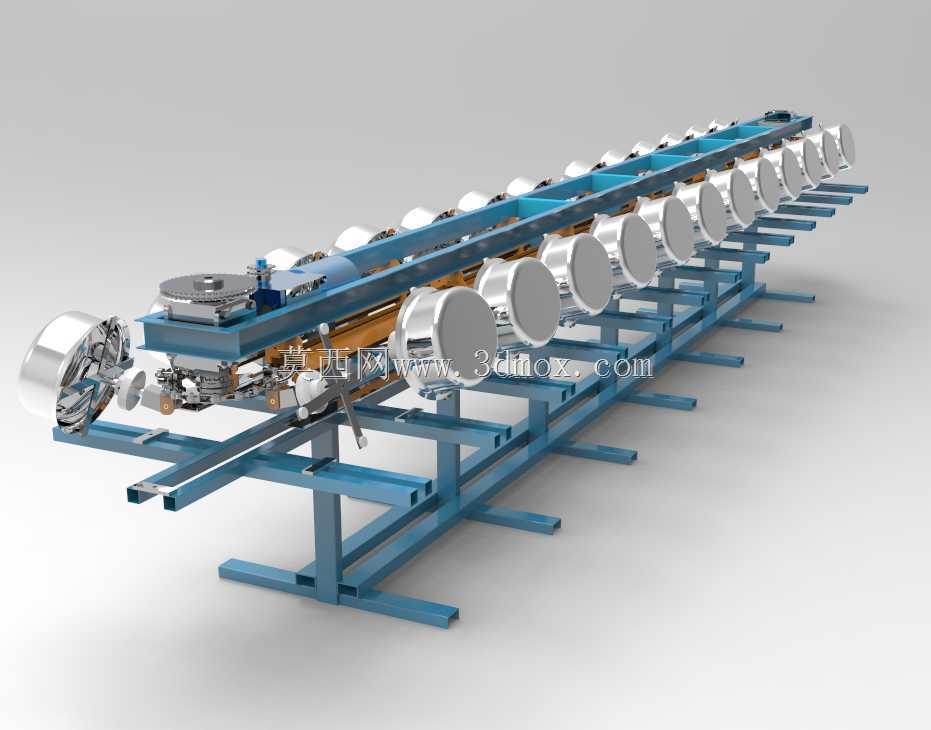

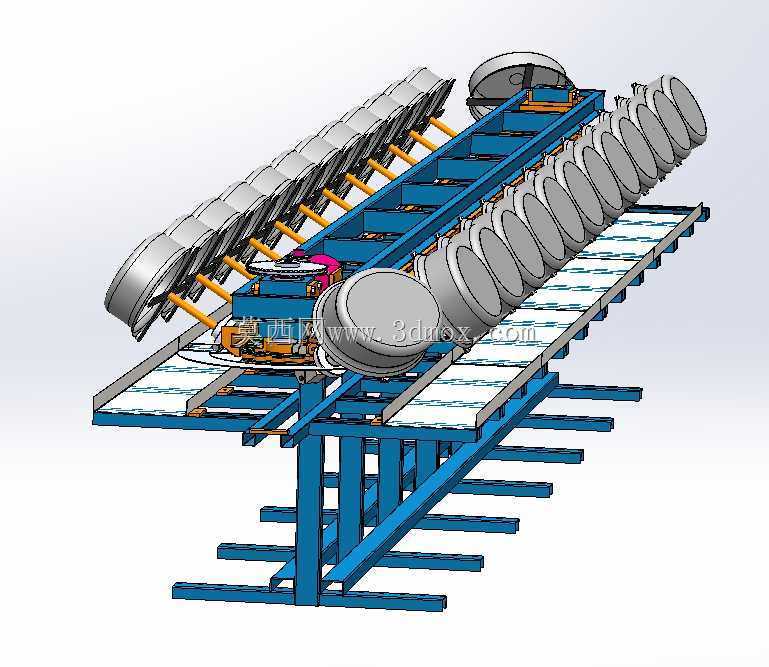

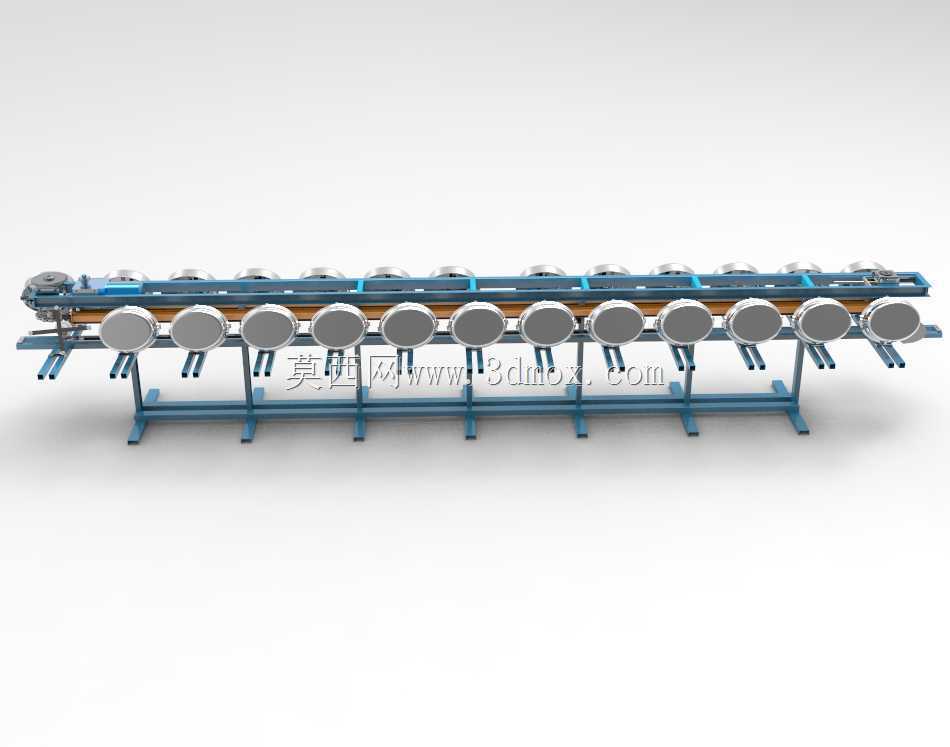

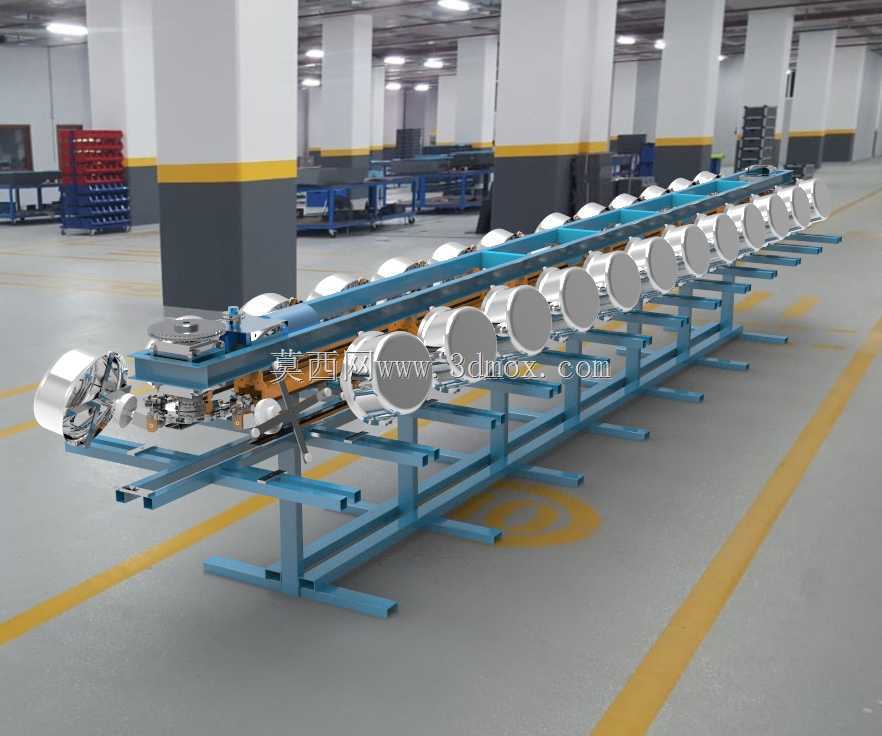

　　该套设备面向日用搪瓷炊具制造车间的底漆喷涂工序，整体采用长距离直线贯通式布局，沿车间地面通道纵向铺设，适配厂房内立柱间距与物流通道走向，设备总长度可根据产线节拍需求分段拼接，主体机架采用蓝色型钢焊接框架，底部设置落地支撑脚座，支撑脚与地面预埋钢板通过膨胀螺栓固定，机架两侧预留0.8米以上检修通道，顶部避让厂房行车最低运行高度，不会干涉车间原有物料转运路径。线体核心承载结构为双列平行输送导轨，导轨上等距排布多组搪瓷锅专用工装工位，每个工位配置可旋转的锅体夹持座，夹持座适配不同口径的搪瓷锅坯件，工件装夹后锅口朝向作业侧，锅身圆弧面完全暴露，可配合喷涂工位实现周向匀速回转，保证底漆涂层覆盖锅体外壁、锅底过渡圆弧与锅沿边缘，无喷涂死角。

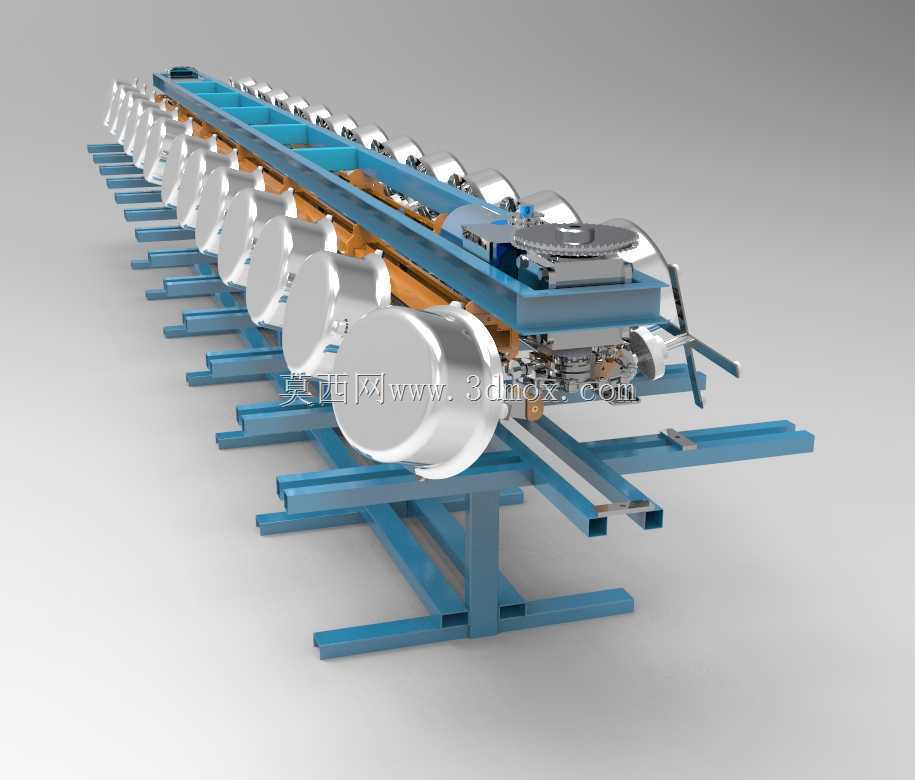

　　线体左端集成喷涂执行模组，搭载多轴运动的喷涂作业机构，喷枪进给路径预先匹配锅体曲面轮廓，可跟随工件回转完成底漆的均匀涂布，替代传统人工吊挂喷涂的作业模式，避免人工喷涂时涂层厚度不均、漆雾飘散危害作业人员健康的问题。从产线流程逻辑来看，待喷涂的锅坯由人工或上游上料机构放置到工装位后，随输送导轨步进移动，依次经过底漆喷涂区、流平预留区，线体上排布的数十个工位可同时承载不同工序阶段的工件，在连续步进过程中完成涂层作业，工位间距经过核算，既保证相邻工件喷涂时不会出现漆雾交叉污染，又尽可能压缩线体总长度，减少车间占地面积。机架设计采用模块化分段结构，每段导轨框架设置独立的支撑腿与连接法兰，运输时可拆分进场，在车间内完成拼接校准，

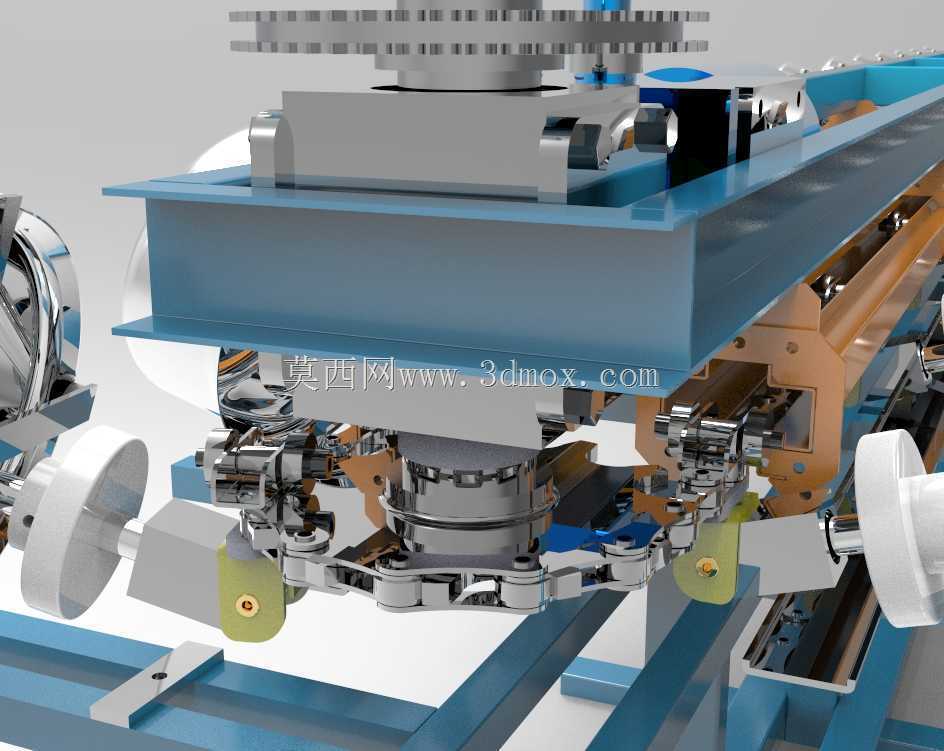

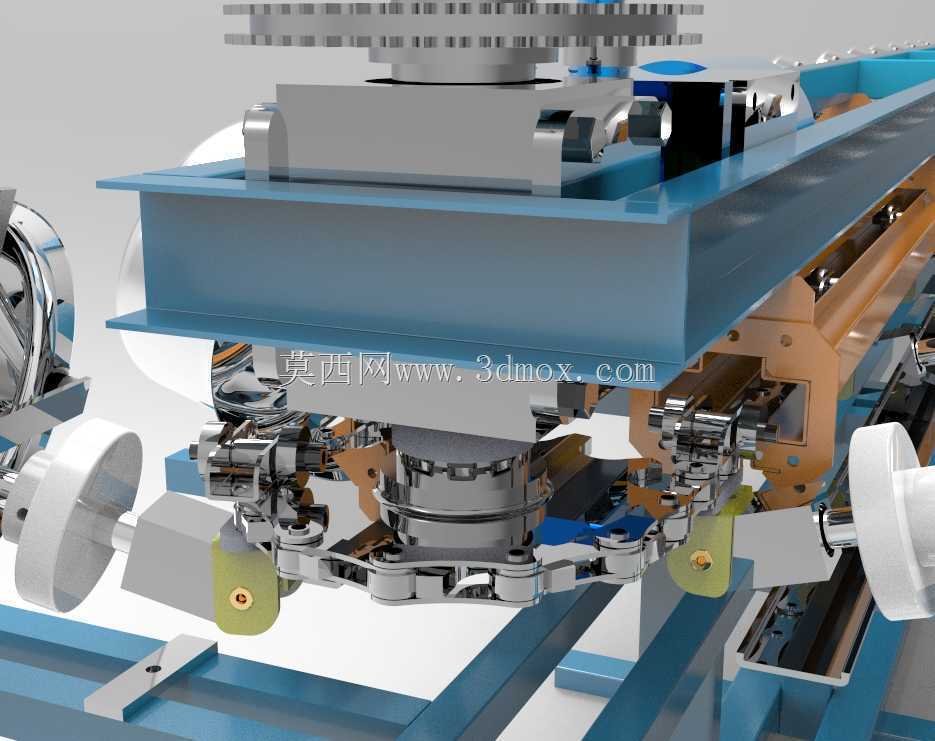

　　导轨安装面整体直线度公差控制在行业常规要求范围内，保证工装座移动过程中无卡滞、跳动，避免锅体在输送过程中出现偏移掉件。夹持工装的回转支承结构做了耐漆雾密封处理，避免漆雾进入转动副造成机构卡涩，所有暴露的传动部件外侧设置可拆卸防护挡板，日常清理积漆时可快速拆卸挡板完成维护。线体侧边布置的拖链与管线沿机架内侧走线，气管、涂料管、信号线缆统一收纳，不会与运动工件发生干涉。该设备可直接对接搪瓷生产车间的前处理上料工位与后续烘干炉入口，工件完成底漆喷涂后可直接转入烘干工序，形成完整的搪瓷涂层生产流水线，适配中小批量多规格搪瓷锅的柔性生产需求，更换不同规格的夹持座即可快速切换生产产品型号，无需对整线主体结构做大幅改动。
