五缸径向星形发动机曲柄活塞组件

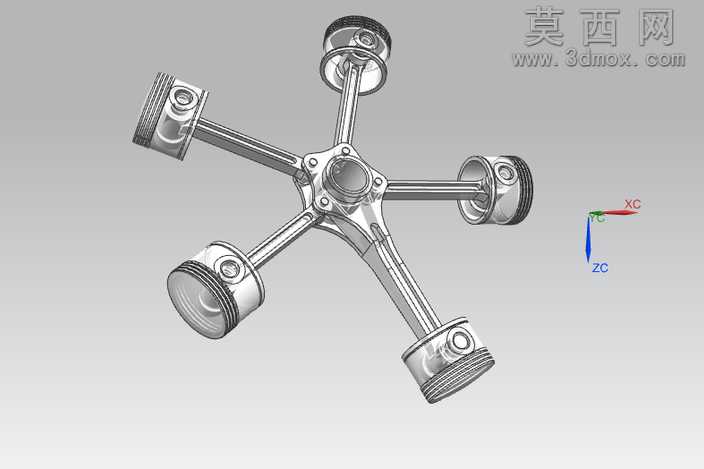

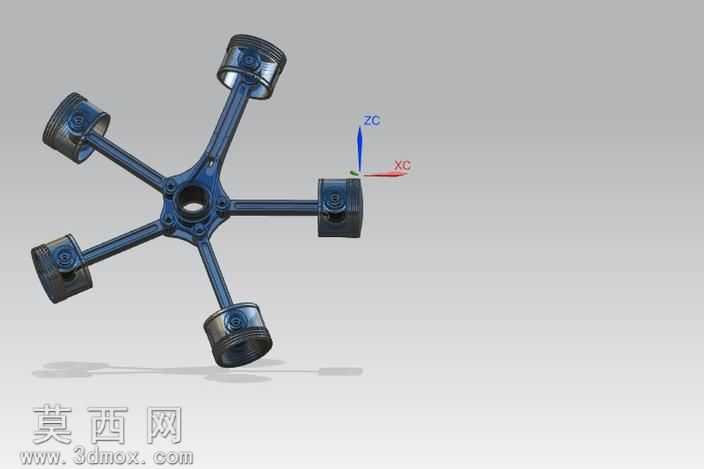

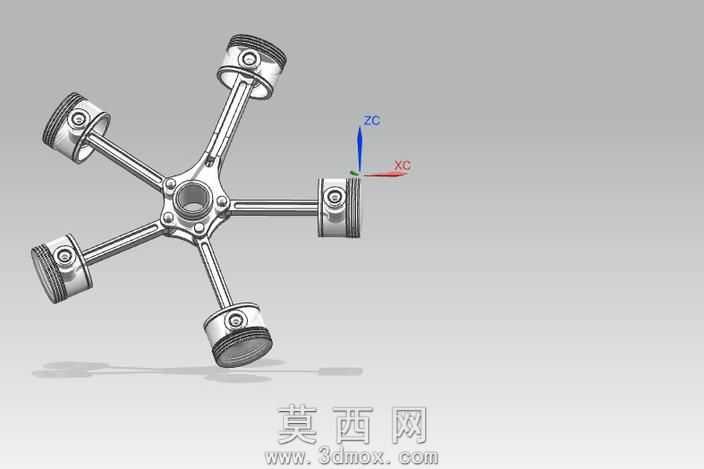

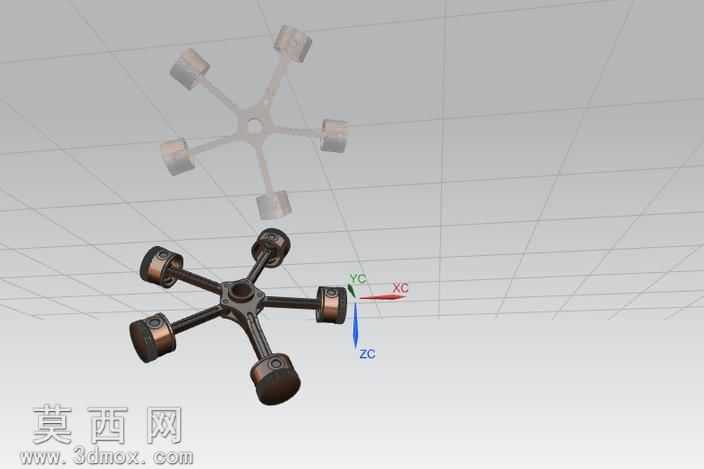

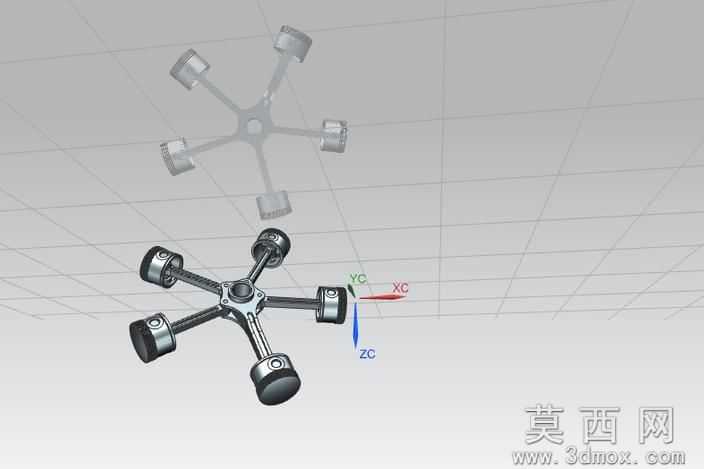

本模型为五缸径向布局的星形发动机核心运动组件，采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循星形发动机径向均布的结构特性，以中央曲柄转轴为中心，将五组连杆活塞组件按照72度周向夹角均匀排布，完整还原径向式内燃机的经典布局特征。建模阶段首先完成中央星形曲柄基体的构建，对曲柄销的偏心距、轴颈过渡圆角、安装定位面等关键结构做了精准还原，保证各连杆安装位的同轴度与角度公差符合设计逻辑；随后完成连杆构件的建模，对连杆大头的剖分结构、小头活塞销安装孔、杆身过渡曲面做了细节刻画，保证连杆与曲柄、活塞的装配间隙符合运动仿真要求。活塞部分建模还原了活塞裙部轮廓、活塞环槽、活塞销座的结构特征，各部件装配时采用同轴、角度对齐等约束关系，完整复现星形发动机活塞随曲柄转动做往复直线运动的运动逻辑。材质渲染阶段，对曲柄构件赋予哑光金属材质，模拟铸钢件的磨砂金属质感，对活塞顶部赋予高温灼烧后的深色金属质感，活塞裙部做铝合金哑光材质处理，连杆部分做锻钢亮面金属质感区分，背景采用浅灰色网格地面，搭配三维软件默认的三轴坐标系标识，清晰展示模型的空间朝向与布局。设计过程中重点考量了径向发动机的结构紧凑性特征，五组活塞围绕中央曲柄布置的结构大幅缩短了发动机整体轴向长度，相比直列发动机拥有更优的空间利用率，建模时对各运动部件的干涉情况做了校验，保证曲柄转动时各连杆、活塞不会发生结构碰撞，完整还原径向式内燃机动力输出的核心结构原理，可用于发动机结构教学、运动仿真演示、动力装置概念设计参考等场景。
